LTM4676A

推荐新设计使用

具数字电源系统管理功能的双通道 13A 或单通道 26A μModule 稳压器

数据手册 (Rev. B) 产品选型表

产品模型: 3

Viewing:

产品详情

双通道、快速、模拟环路，通过数字接口进行控制和监测
宽输入电压范围：4.5V至26.5V
输出电压范围：0.5V至5.5V
全温度范围内最大直流输出误差：±0.5%
电流回读精度：±2.5%（10A负载时）
400kHz PMBus兼容I²C串行接口
集成16位ΔΣ ADC
支持高达125Hz的遥测轮询速率
恒频电流模式控制
多个模块可以并联且均流
支持所有7位从机地址
与双通道18A LTM4677引脚兼容
16mm x 16mm x 5.01mm BGA封装

可读数据：

输入和输出电压、电流和温度
运行峰值、正常运行时间、故障和警告
具有ECC功能的板载EEPROM故障日志记录

可写数据和可配置参数：

输出电压、电压时序控制和裕量调节
数字软启停斜坡
OV/UV/OT、UVLO、频率和定相

LTM4676A是一款双通道13A或单通道26A降压型 µModule^®（微型模块）DC/DC稳压器，具有40ms的导通时间。它可以通过PMBus（基于I²C的开放标准数字接口协议）远程配置和遥测监控电源管理参数。LTM4676A包括快速模拟控制环路、精密混合信号电路、EEPROM、功率MOSFET、电感和配套组件。

利用LTM4676A的双线式串行接口，能够以可编程压摆率和时序监控延迟时间对输出进行裕量调整、微调以及斜升和斜降。输入和输出电流和电压、输出功率、温度、运行时间和峰值可读。启动时，输出电压、开关频率和通道相位角分配可通过引脚搭接电阻进行设置。现可提供LTpowerPlay^™ GUI和DC1613 USB至PMBus转换器以及演示套件。

LTM4676A与LTM4676引脚兼容，并且是后者的性能改进版本。


产品型号	导通启动时间（最大值，ms）	V_IN范围(V)	V_OUT范围(V)	引脚兼容
LTM4676	170	4.5至26.5	0.5V 至4 (CH0) 0.5至5.5（两个通道）	是
LTM4676A	70	4.5至17	0.5至5.5（两个通道）	是

应用

原型设计、生产和现场环境中的系统优化、特性分析和数据挖掘

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTM4676AEY#PBF	144-Lead BGA (16mm x 16mm x 5.01mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4676AIY	144-Lead BGA (16mm x 16mm x 5.01mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4676AIY#PBF	144-Lead BGA (16mm x 16mm x 5.01mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 21, 2021 - 21_0159 Ink Mark to Laser Mark Conversion for µModule
		PCN21_0159_Form Material_Report Delta Qualification Matrix
LTM4676AEY#PBF	量产
LTM4676AIY	量产
LTM4676AIY#PBF	量产
2月 28, 2020 - 20_0123 Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
		PCN20_0123_Form Material_Report Test Correlation Report Other Qualification Results Summary
LTM4676AEY#PBF	量产
LTM4676AIY	量产
LTM4676AIY#PBF	量产
2月 5, 2020 - 20_0127 Supplier Material Change for µModule
		PCN20_0127_Form Material_Report Qualification Results Summary
LTM4676AEY#PBF	量产
LTM4676AIY	量产
LTM4676AIY#PBF	量产
9月 30, 2019 - 19_0217 LTM4676A - Notification of Qualification of New Mold Compound
		PCN19_0217_Form Material_Report Qualification Results Summary
LTM4676AEY#PBF	量产
LTM4676AIY	量产
LTM4676AIY#PBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
数字电源系统管理器 1
LTC2975	推荐新设计使用	具准确输入电流和能量测量功能的 4 通道 PMBus 电源系统管理器

部分模型	产品周期	描述
LTM4675	推荐新设计使用	具数字电源系统管理功能的双通道 9A 或单通道 18A μModule 稳压器
LTM4676	过期	具数字电源系统管理功能的双通道 13A 或单通道 26A μModule 稳压器
LTM4677	推荐新设计使用	具数字电源系统管理功能的双通道 18A 或单通道 36A μModule 稳压器

工具及仿真模型

LTspice 1

LTM4676A - Step-Down (Buck) Regulators

LTspice中提供以下器件型号：

LTM4676
LTM4676A

LTpowerCAD 2

LTpowerPlay®

LTpowerPlay®是一款功能强大且基于Windows的开发环境，支持凌力尔特的数字电源系统管理(PSM)产品。

打开工具

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

LTM4675 + LTM4676A + LTM4677 + LTM4620A演示板 | PSM μModule电源棒

立即购买更多内容

产品详情

演示电路2204B是一款超小尺寸演示板，展示了五种不同的器件——LTM4675、LTM4676A、LTM4677、LTM4620A和LTC2974。这些器件涵盖多条产品线，包括具有数字电源系统管理（LTM4675、LTM4676A和LTM4677）功能的DC/DC μModule®稳压器、高电流模拟DC/DC μModule稳压器(LTM4620A)和集成EEPROM (LTC2974)的I2C/SMBus/PMBus电源系统管理器。有关更多详细信息，请参见数据手册。

资料

DC2204B - Demo Manual
1.00M

DC2204B - Schematic
168.00K

DC2204B - Design Files
3.00M

LTM4676A演示板 | LTM4676A (x2)均流PMBus降压 µModule，4.5V ≤ VIN ≤ 17V，VOUT = 0.5V至4V (50A)

立即购买更多内容

产品详情

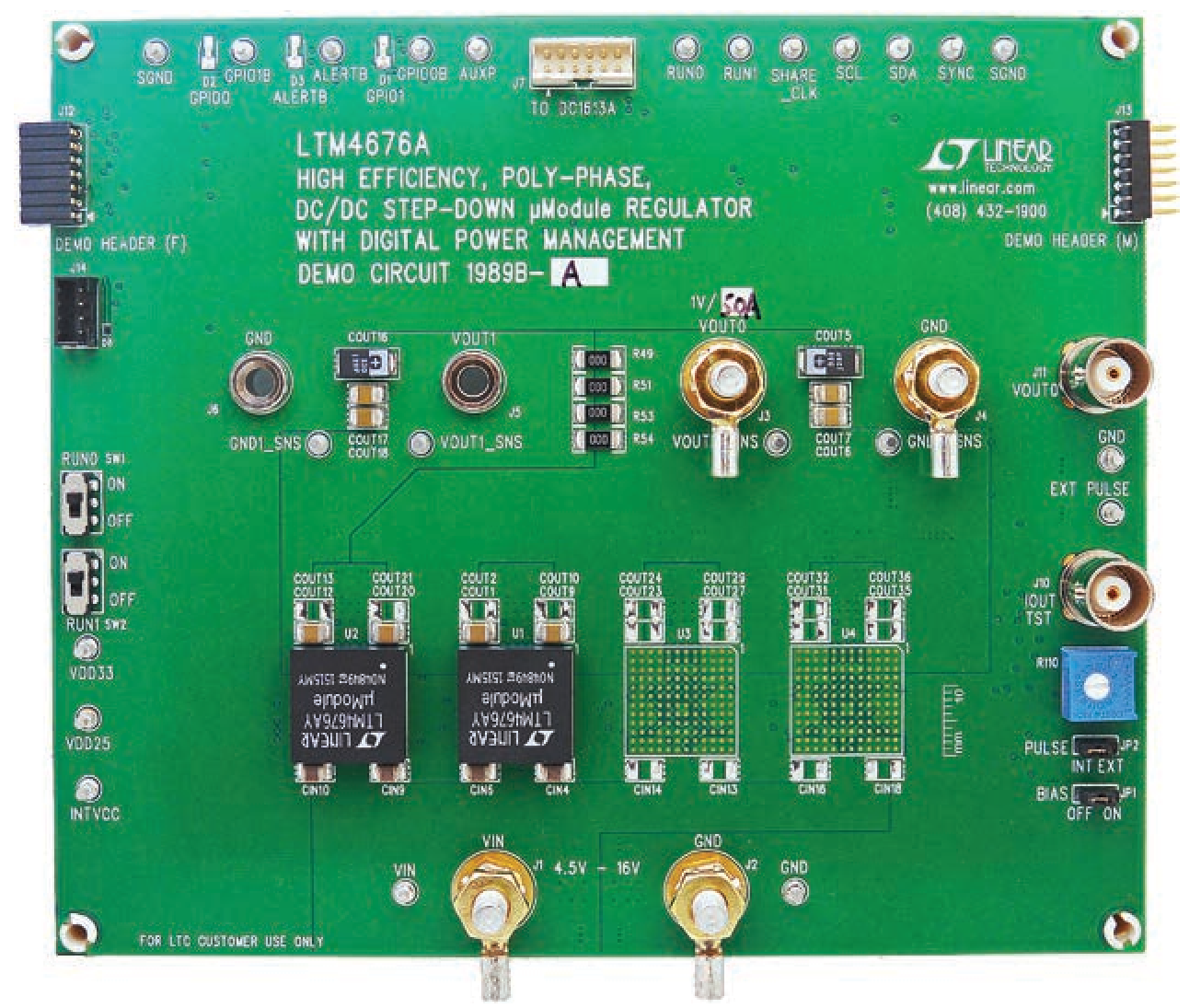

演示电路1989B-A是一款高效率、高密度、μModule稳压器，具有4.5V至17V输入电压范围。输出电压可在0.5V至4V范围内调整，并可提供最大50A负载电流。该演示板具有两个LTM4676A μModule稳压器，LTM4676A是一款具有PMBus电源系统管理功能的双通道13A或单通道26A降压型稳压器。有关更多详细信息，请参见LTM4676A数据手册。

资料

DC1989B-A - Design Files
3.00M

DC1989B-A - Schematic
172.00K

DC1989B-A - Demo Manual
1.00M

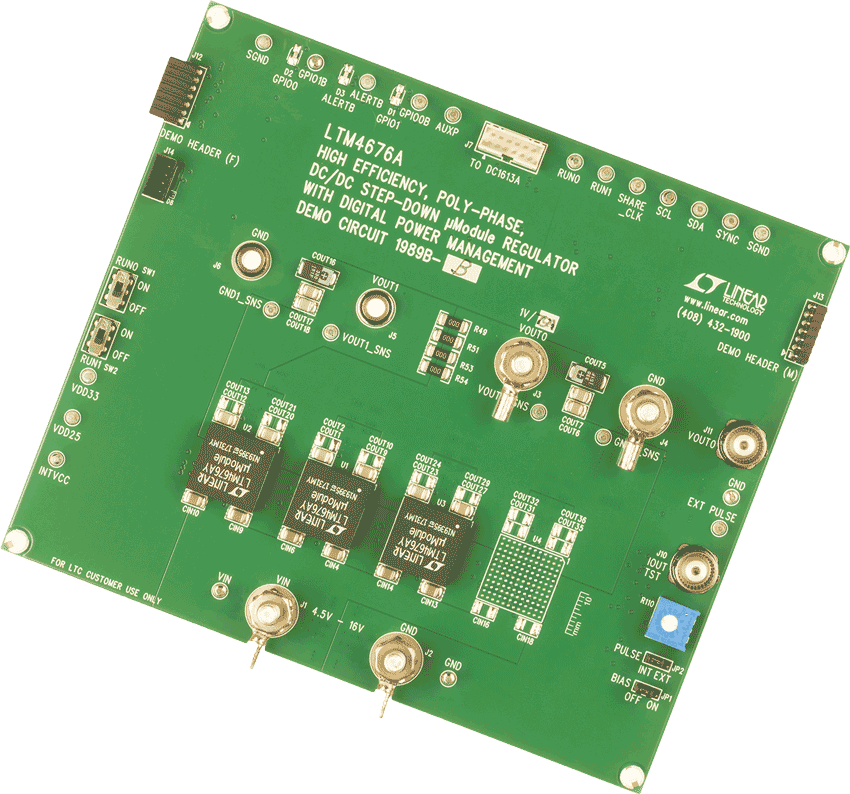

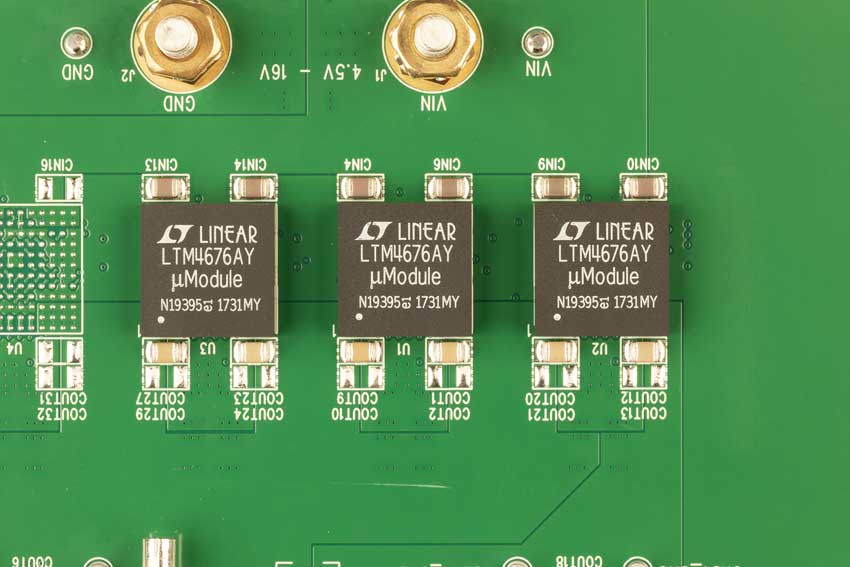

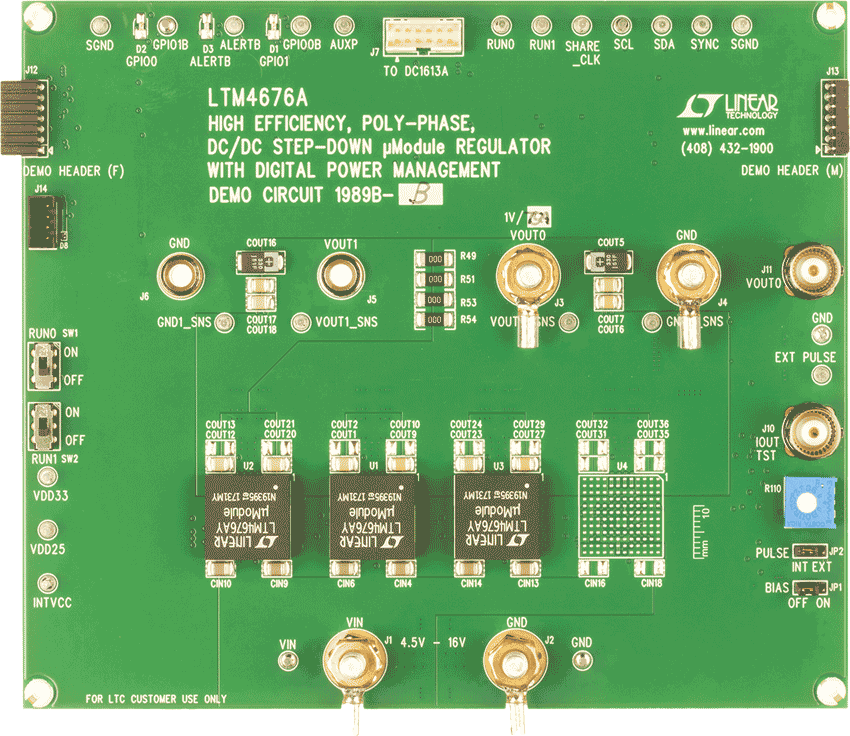

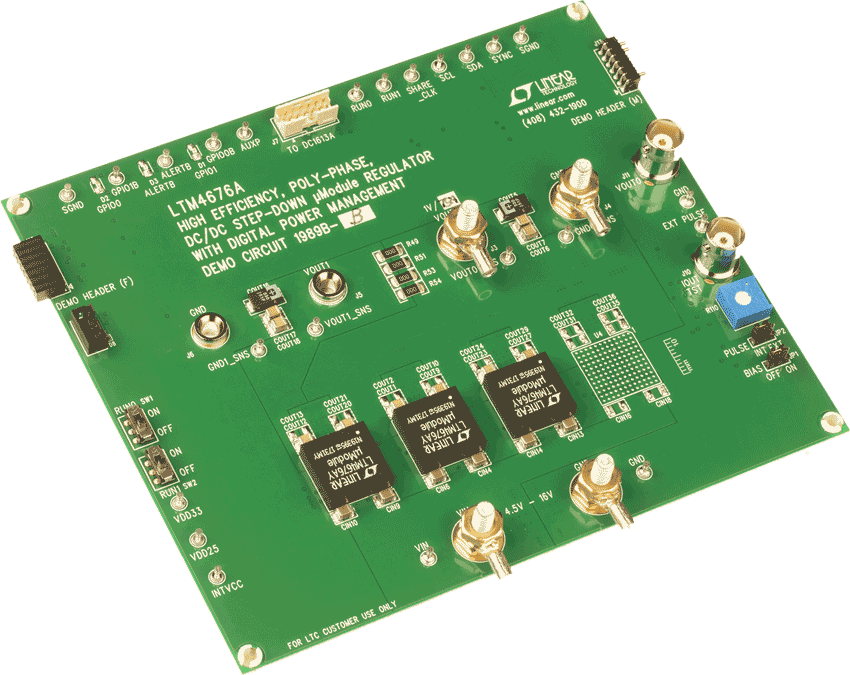

LTM4676A演示板 | LTM4676A (x3)均流PMBus降压 µModule，4.5V ≤ VIN ≤ 17V，VOUT = 0.5V至4V (75A)

立即购买更多内容

产品详情

演示电路1989B-B是一款高效率、高密度、μModule稳压器，具有4.5V至17V输入电压范围。输出电压可在0.5V至4V范围内调整，并可提供最大75A负载电流。该演示板具有三个LTM4676A μModule稳压器，LTM4676A是一款具有PMBus电源系统管理功能的双通道13A或单通道26A降压型稳压器。有关更多详细信息，请参见LTM4676A数据手册。

资料

DC1989B-B - Schematic
172.00K

DC1989B-B - Design Files
4.00M

DC1989B-B - Demo Manual
1.00M

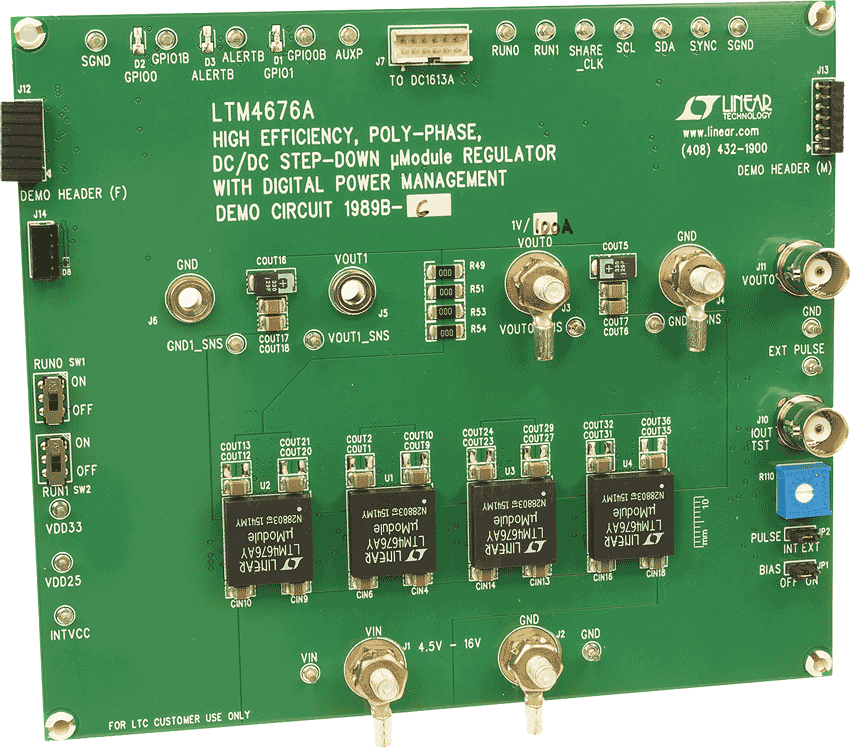

LTM4676A演示板 | LTM4676A (x4)均流PMBus降压 µModule，4.5V ≤ VIN ≤ 17V，VOUT = 0.5V至4V (100A)

立即购买更多内容

产品详情

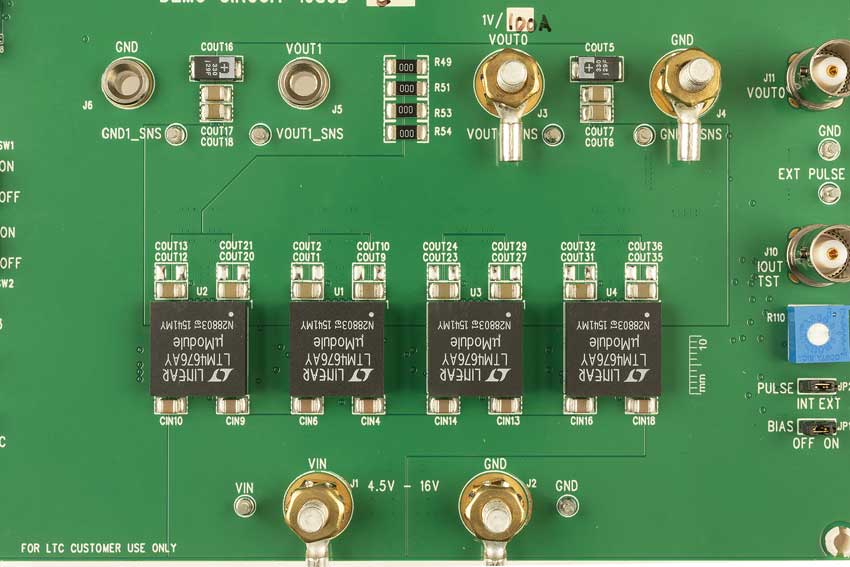

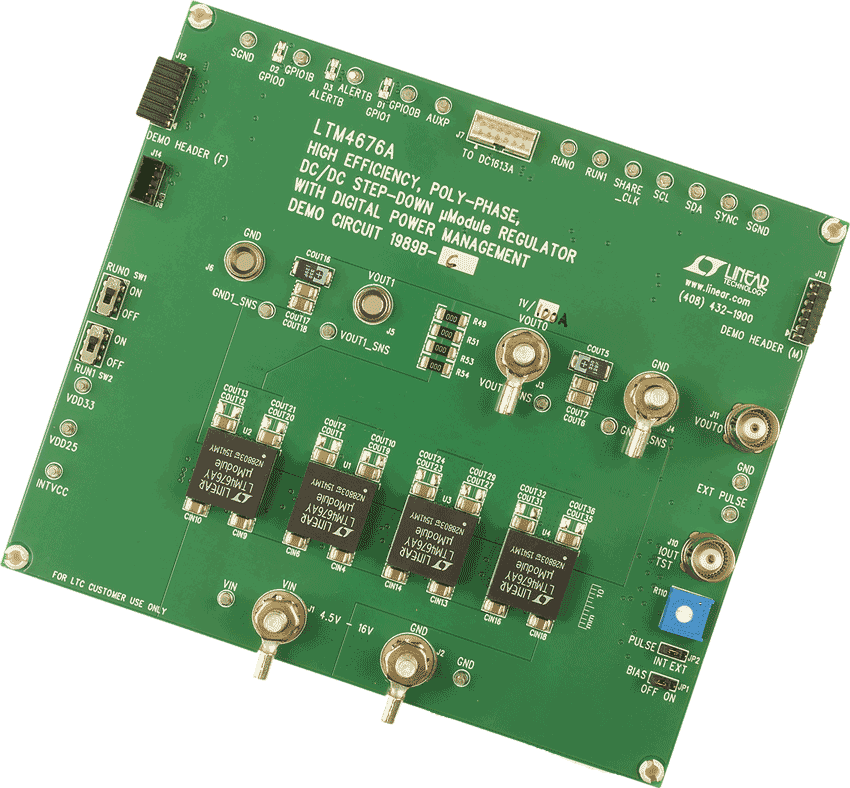

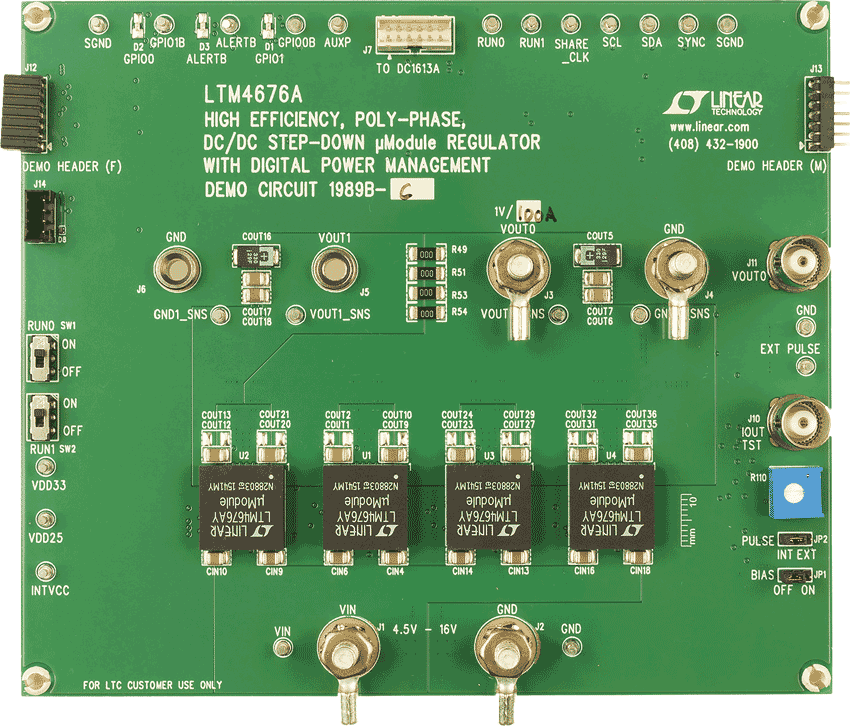

演示电路1989B-C是一款高效率、高密度、μModule稳压器，具有4.5V至17V输入电压范围。输出电压可在0.5V至4V范围内调整，并可提供最大100A负载电流。该演示板具有四个LTM4676A μModule稳压器。LTM4676A是一款具有PMBus电源系统管理功能的双通道13A或单通道26A降压型稳压器。有关更多详细信息，请参见LTM4676A数据手册。

资料

DC1989B-C - Schematic
172.00K

DC1989B-C - Design Files
2.00M

DC1989B-C - Demo Manual
1.00M

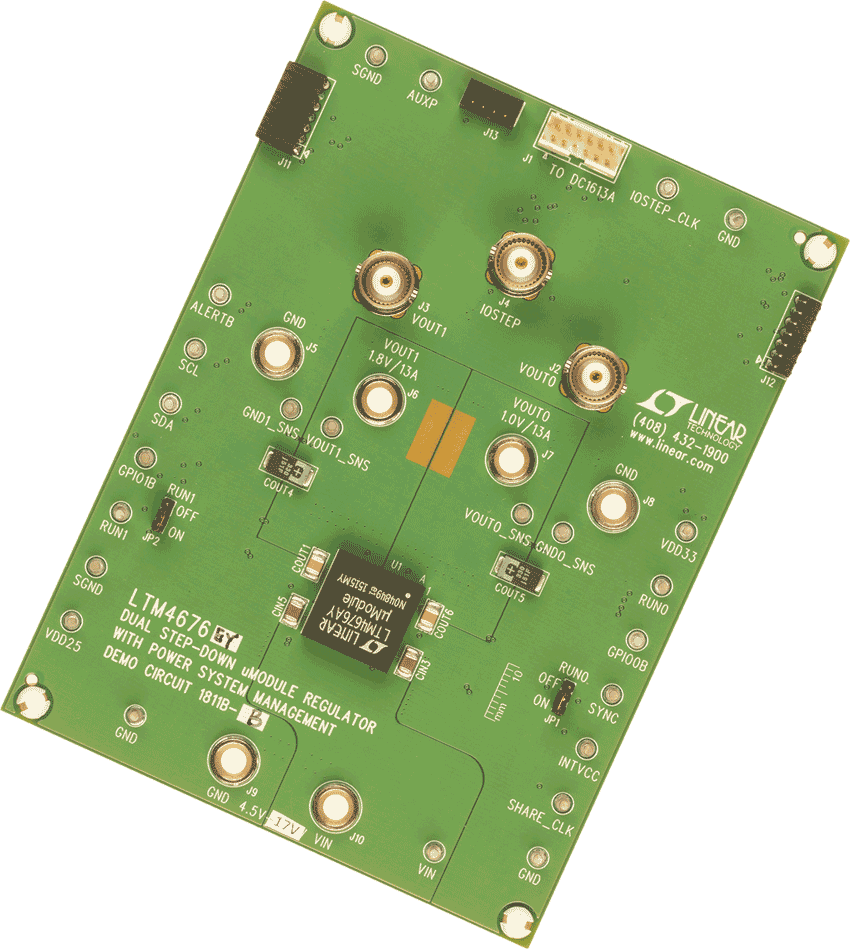

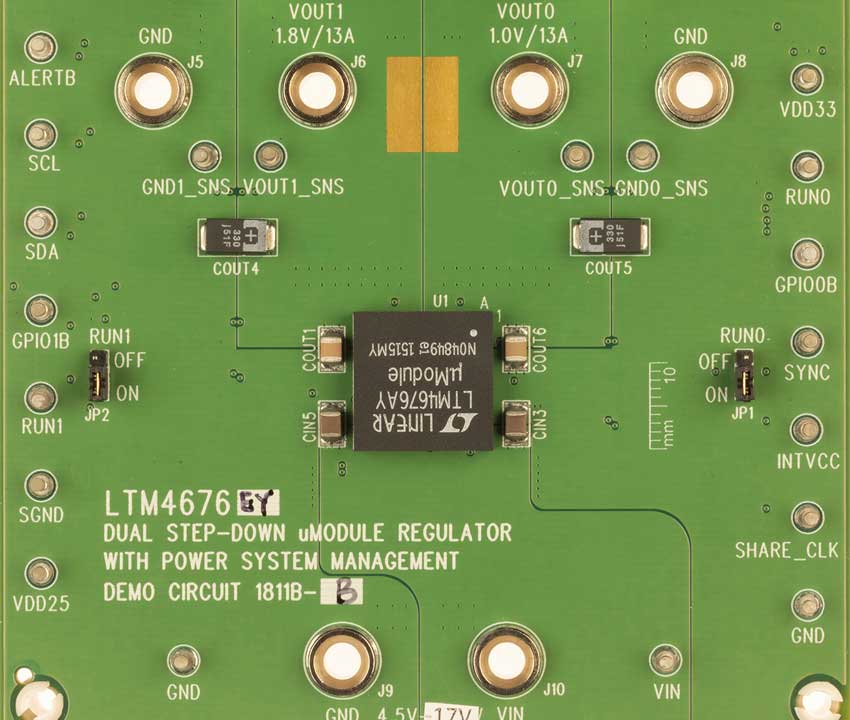

LTM4676A 演示板 | 支持 PMBus 的降压型 μModule 稳压器，4.5V ≤ VIN ≤ 17V，VOUT0 = 1V (在 13A)，VOUT1 = 1.8V (在 13A)

立即购买更多内容

产品详情

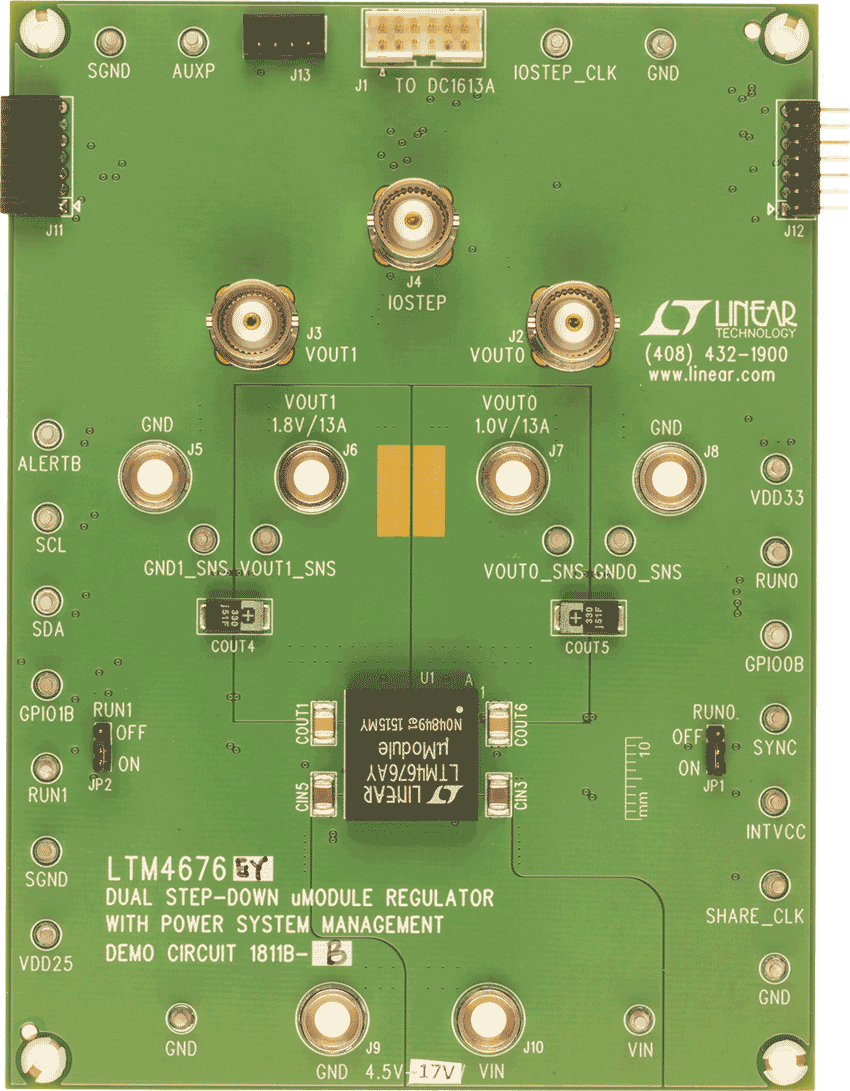

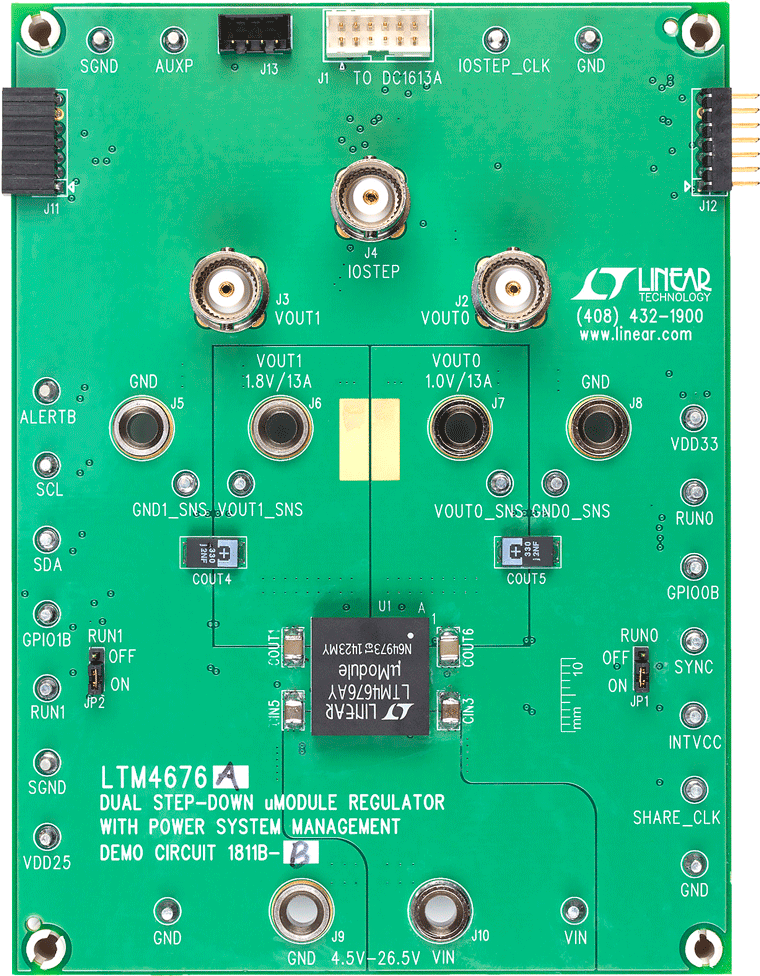

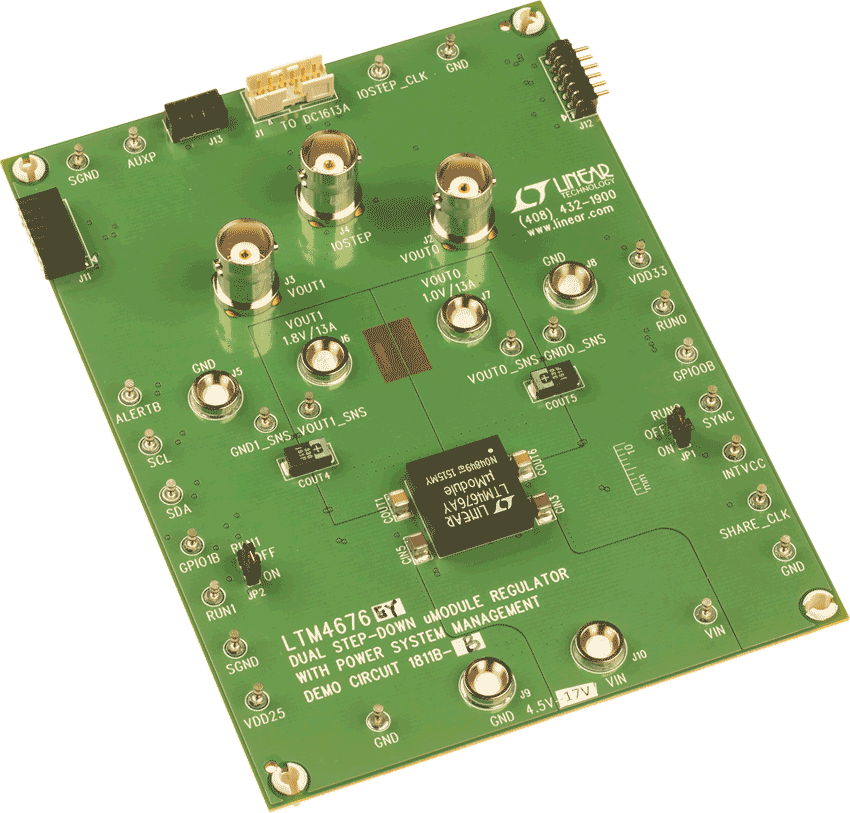

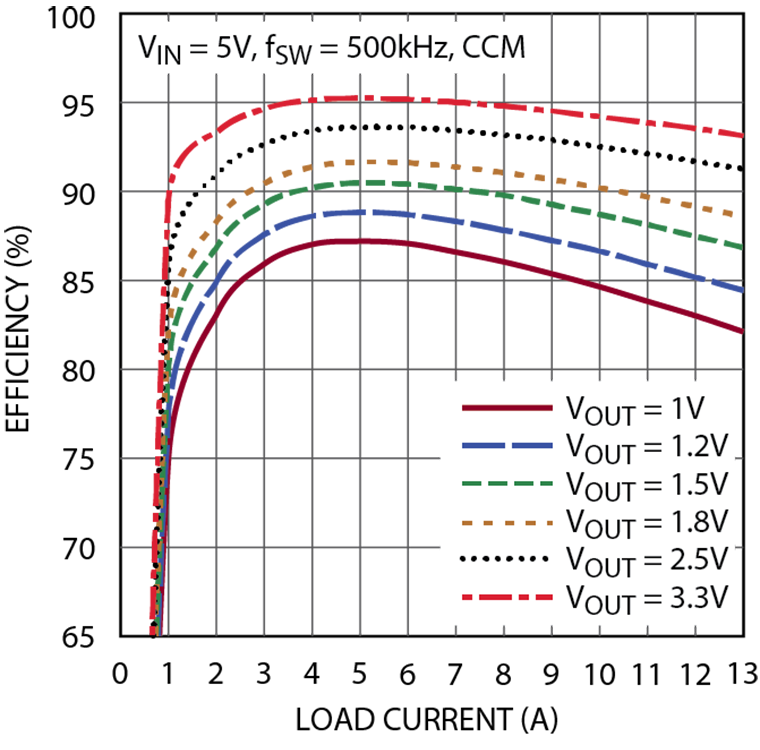

演示电路 1811B-B 是一款双输出、高效率、高密度 µModule^® 稳压器，其输入范围为 4.5V 至 26.5V。每个输出能提供 13A 的最大负载电流。演示板采用了一个 LTM4676A µModule 稳压器，该器件是一款具有 PMBus 电源系统管理功能的双路 13A 或单路 26A 降压型稳压器。如需了解更多详细信息，请参阅 LTM4676A 数据手册。

DC1811B-B 上电至默认设置，并根据配置电阻器产生功率，无需任何串行总线通信。这实现了 DC/DC 转换器的简易评估。如需充分发掘该器件丰富齐全的电源系统管理功能，请将 GUI 软件 LTpowerPlay^® 下载到 PC 上，并使用 ADI 的 I²C/SMBus/PMBus 接口转换板 DC1613A 连接到电路板。LTpowerPlay 使用户能在运行当中重新配置器件并将配置存储在 EEPROM 中，查看电压、电流、温度和故障状态的遥测数据。

资料

DC1811B-B - Design Files
1.00M

DC1811B-B - Demo Manual (Rev.A)
2.00M

DC1811B - Schematic
94.00K

LTM4676AEY/LTM4630EV Demo Board | PMBus Buck µModule (LTM4676A) + LTM4630 (x3), 4.5V ≤ VIN ≤ 16V, VOUT = 0.5V to 1.8V @ 130A

立即购买更多内容

产品详情

Demonstration circuit 2106B-B is a high efficiency, high density, paralleled, multi-chip μModule regulator solution with a 4.5V to 16V input range and 130A of output current. The output voltage (1V default value) is adjustable from 0.5V to 1.8V. The demo board has 1× LTM4676A acting as the master controller, and 3× LTM4630 μModule slave controllers. All devices having their outputs paralleled to provide 130A of current. Please see the LTM4676A and LTM4630 data sheets for more detailed information.

资料

DC2106B-B - Schematic
175.00K

DC2106B-B - Design Files
2.00M

DC2106B-B - Demo Manual
1.00M
