ユーザ・ガイド Rev. 0
1 すべてを表示
評価用ソフトウェア
1 すべてを表示

製品概要

機能と利点

  • AD7768-4用のフル機能評価用ボード
  • SDP-H1システム・デモンストレーション・プラットフォーム（EVAL-SDP-CH1Z）と組み合わせてのPC制御
  • PCソフトウェア制御およびデータ分析
  • 時間および周波数領域
  • スタンドアロン・ハードウェア機能

製品概要

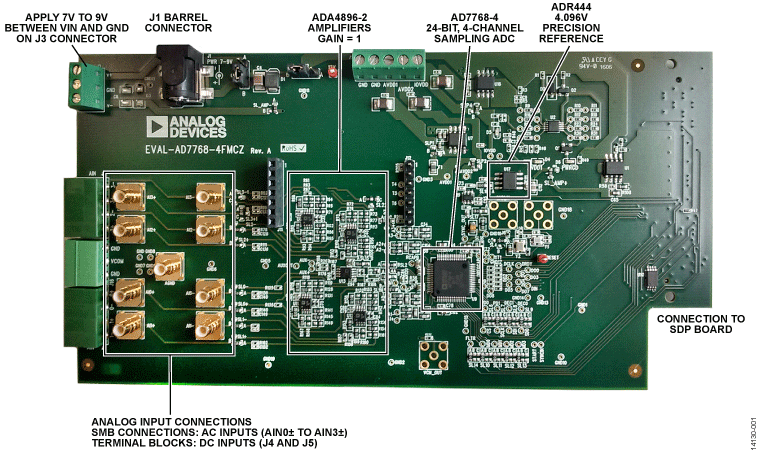

EVAL-AD7768-4FMCZ評価用キットは、24ビット、256kSPSのA/Dコンバータ（ADC）であるAD7768-4を搭載しています。7V～9V の外部ベンチ・トップ電源は、5Vと3.3Vにレギュレートされ、AD7768-4に給電して部品をサポートします。EVAL-AD7768-4FMCZボードは、EVAL-SDP-CH1Zマザーボードへの接続を介してPCのUSBポートに接続します。

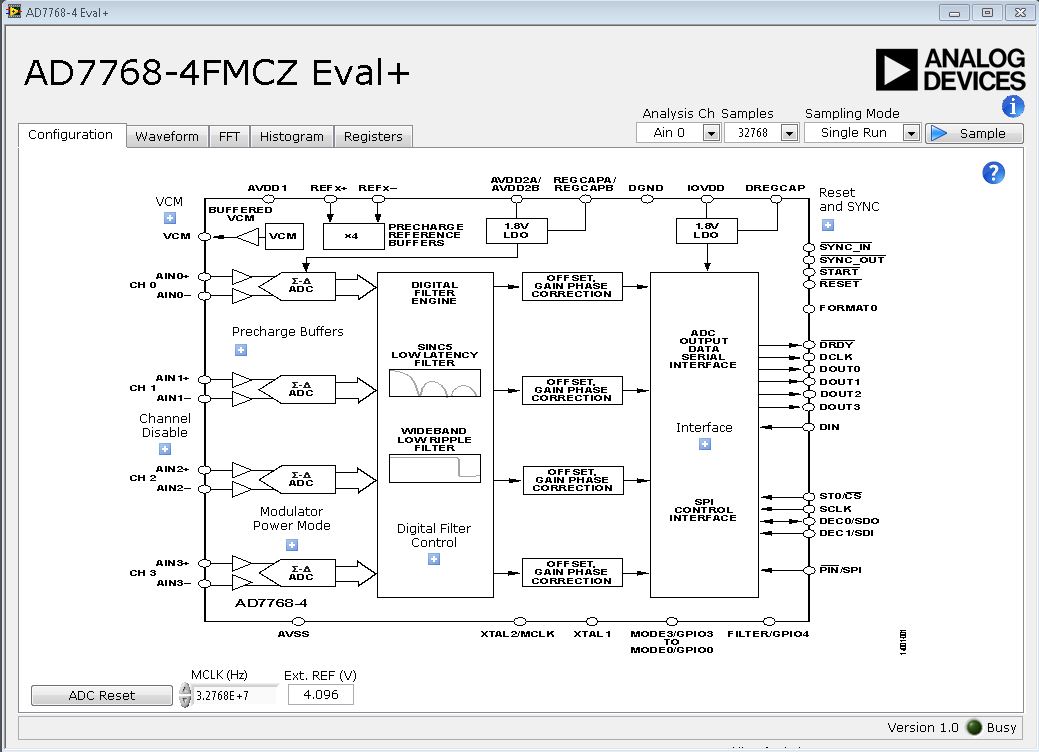

AD7768-4評価用ソフトウェアは、AD7768-4デバイス・レジスタ機能を詳細に設定し、ADC性能評価のために、DCおよびAC時間領域分析を波形グラフ、ヒストグラム、および関連するノイズ分析の形で提供します。


EVAL-AD7768-4FMCZは、ADCの機能を評価することができる評価用ボードです。ユーザPCソフトウェアの実行ファイルは、USBケーブルからEVAL-SDP-CH1Zシステム・デモンストレーション・プラットフォーム（SDP）を通じてAD7768-4を制御します。


AD7768-4のすべての仕様は、製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザ・ガイドと併せて参照してください。
