MAX8822

製造中

デュアルLDO内蔵、超高効率、負出力チャージポンプLEDドライバ、3mm x 3mmのTQFNパッケージ

ディスプレイバックライト用、2つの200mA低ノイズ/高PSRR LDOを内蔵した、4つのWLED用個別の適応型電圧電源

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$2.27
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高効率チャージポンプで最大4つの白色LEDに対応
    • LEDごとに独立した適応型電圧電源
    • 24mAから0.1mAまでの調光範囲
    • 電流精度：1% (typ)、電流マッチング：0.3%
    • 低自己消費電流：65µA (typ)
  • デュアル、200mA、低ノイズ、高PSRR LDO
    • 最大3.3Vまでの16種類の出力電圧の組合せ
    • 高いPSRR：60dB (10kHzの場合)
  • 調光およびLDO出力電圧用のフレキシブルな単線式制御
  • 低シャットダウンモード：0.5µA (typ)
  • ソフトスタートによって突入電流を制限
  • サーマルシャットダウン、オープンおよび短絡保護
  • エクスポーズドパッド付き、3mm x 3mmの小型16ピンTQFNパッケージ(高さ0.8mm max)
MAX8822
デュアルLDO内蔵、超高効率、負出力チャージポンプLEDドライバ、3mm x 3mmのTQFNパッケージ

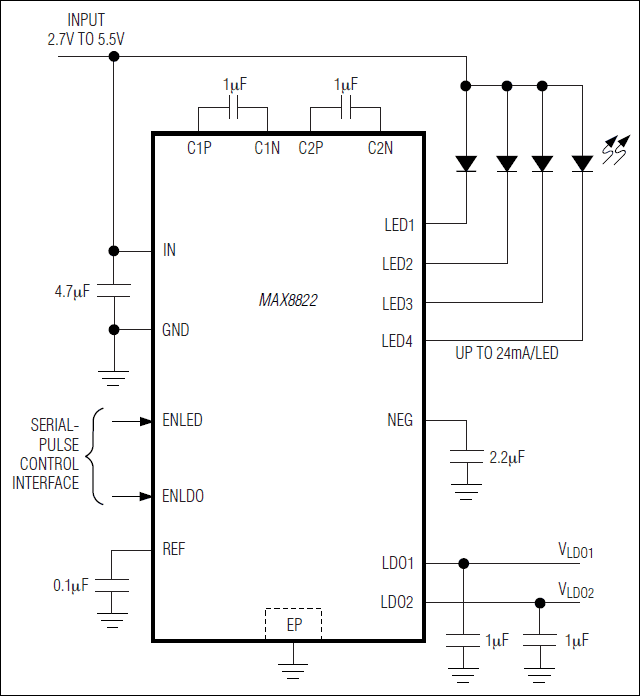

MAX8822：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Product 3
MAX1575
メインおよびサブディスプレイ用、白色LED 1倍/1.5倍圧チャージポンプ
MAX1582
白色LEDメインおよびサブディスプレイバックライト用、高効率、ステップアップコンバータ
MAX1578
小型TFTディスプレイ向けバイアスおよび白色LED電源
インダクタ不要（チャージポンプ）LED ドライバ 3
MAX1573
製造中 白色LED、1倍/1.5倍圧チャージポンプ、UCSPおよびTQFNパッケージ
MAX1574
製造中 180mA、1倍/2倍圧、白色LEDチャージポンプ、3mm x 3mm TDFNパッケージ
MAX1576
製造中 バックライトおよびカメラフラッシュ用480mA白色LED 1倍/1.5倍/2倍圧チャージポンプ
ステップアップ LEDドライバ 5
MAX1848
製造中 白色LEDステップアップコンバータ、SOT23
MAX1599
製造中 高効率、2～6灯白色LED用、26Vステップアップコンバータ
MAX1561
製造中 高効率、2～6灯白色LED用、26Vステップアップコンバータ
MAX8595
最終販売 2～9個の白色LED用TAディレーティングオプション付き、高効率、36Vステップアップコンバータ
MAX8596
製造中止 2～9個の白色LED用TAディレーティングオプション付き、高効率、36Vステップアップコンバータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX8822EVKIT

Evaluation Kit for the MAX8822

今すぐ購入 詳細を表示

機能と利点

  • Powers Up to 4 White LEDs
    • Independent Adaptive Voltage Supply for Each LED
    • 24mA to 0.1mA Dimming Range
    • 1% (typ) Current Accuracy and 0.3% (typ) Current Matching
  • Dual 200mA Low-Noise, High PSRR LDOs
    • 16 Selectable LDO Output Voltage Combinations from OFF Up to 3.3V
  • MAXQ2000 Microprocessor Circuit for LED and LDO Serial-Pulse Control
    • Sequential UP/DOWN LED Dimming Pushbutton Control
    • DIP-Selectable LDO Output Voltages
  • 2.7V to 5.5V Input Range
  • Selectable Microprocessor Circuit Power Input (IN1, IN2)
  • WLED and LDO Short-Circuit and Thermal Protection
  • Small, Low-Profile Components
  • Lead-Free and RoHS-Compliant
  • Fully Assembled and Tested

製品詳細

The MAX8822 evaluation kit (EV kit) is a fully assembled and tested printed-circuit board (PCB) that demonstrates the MAX8822 ultra-efficient negative charge-pump LED driver with dual LDOs. The MAX8822 drives up to four white LEDs (WLEDs) for backlighting and contains two 200mA, low-noise, high power-supply-rejection-ratio (PSRR) LDOs to power external camera modules or other loads. The EV kit includes a MAXQ2000 microcontroller circuit that provides the serial-pulse control necessary to adjust WLED brightness and LDO output voltages. Through the MAXQ2000, WLED brightness levels are sequentially incremented/decremented between 0.1mA and 24mA and shut down by pushbutton controls. Sixteen different LDO output-voltage combinations (from off to 3.3V) are selected by DIP-switch positions and latched by a pushbutton. The MAX8822 IC includes soft-start, WLED and LDO short-circuit protection, and thermal shutdown.

Applications

  • Cell Phones and Smartphones
  • White LED Backlighting
MAX8822EVKIT
Evaluation Kit for the MAX8822
