MAX77827

製造中

5.5V入力、1.8A/3.1Aスイッチバックブーストコンバータ、6µAのIQ

高効率、低IQバックブーストコンバータ

データシート (Rev. 5) 製品セレクション・テーブル
製品モデル
16
1Ku当たりの価格
最低価格：$0.68
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電圧範囲：1.8V～5.5V
  • 1つの抵抗で調整可能な出力電圧：2.3V～5.3V
  • 出力電流：最大1.6A (3.1A ILIMオプション、バックモード)
  • 出力電流：最大900mA (1.8A ILIMオプション、ブーストモード3.0VIN、3.3VOUT)
  • ピーク効率：96% (3.3VIN、3.3VOUT)
  • SKIPモードによって軽負荷効率を向上
  • 超低自己消費電流：6µA (typ) (TJ = +25℃時)
  • 公称スイッチング周波数：2.5MHz
  • イネーブル端子
  • GPIO端子によってシステム設計の利便性を実現
    • FPWM (強制PWM)モード選択端子
    • POKインジケータ端子
  • UVLO、ソフトスタート、アクティブ出力放電、過電流、およびサーマルシャットダウン保護
  • 12ピンWLP (1.61mm × 2.01mm)
  • 14ピンFC2QFN (2.5mm × 2.5mm)
MAX77827
5.5V入力、1.8A/3.1Aスイッチバックブーストコンバータ、6µAのIQ
MAX77827：簡易ブロックダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
パワー・スイッチ内蔵型昇降圧レギュレータ 3
MAX77816
製造中 高効率バックブーストレギュレータ、5Aスイッチ内蔵
MAX77801
新規設計に推奨 5.5V入力、2A、高効率バックブーストコンバータ
MAX77813
製造中 5.5V入力、2A、高効率昇降圧(バックブースト)コンバータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

評価用キット

eval board
schematic 1
MAX77827EVKIT

MAX77827の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 高精度測定用の検出ポイント
  • EN、POK、およびOUTSのアクセス可能テストポイント
  • 出力電圧はSELを介して調整可能
  • FPWMおよびスキップモードの設定が可能(スキップモードがデフォルト)
  • UVLO立上り= 2.6V、UVLO立下り = 1.9V (MAX77827CEWC+)

製品詳細

MAX77827の評価キット(EVキット)は、1.6AバックブーストコンバータのMAX77827を評価するための実証済みデザインを提供します。このICは1.8V～5.5Vの入力に対応し、出力電圧は2.3～5.3Vに(SEL端子を介して)調整可能です。このEVキットの出荷時のデフォルト出力電圧は3.3Vに設定されています。出力電圧はSELの抵抗値(R3)の変更によって調整することができます。2つのGPIO端子が利用可能で、強制PWMおよびEN機能に対応します。このEVキットはあらゆるバージョンのMAX77827 WLP ICに対応します(デフォルトはMAX77827CEWC+です)。

アプリケーション

  • 1セルリチウムイオンバッテリ動作機器
  • モノのインターネット(IoT)デバイス
  • NB-IoT機器
  • スマートフォン/ポータブル/ウェアラブル

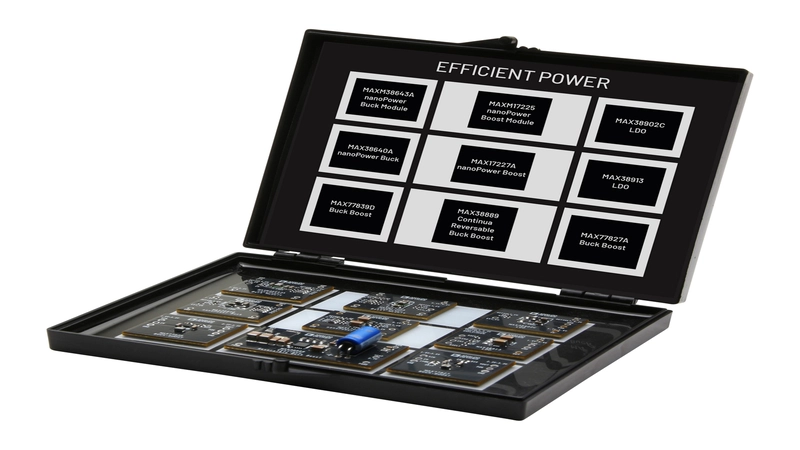

MAXESSENTIAL02EP

MAXM38643 / MAX38640 / MAX77839 / MAXM17225 / MAX17227A / MAX38889 / MAX38902C / MAX38913 / MAX77827のエッセンシャル・アナログ効率的な電源ツールキット

今すぐ購入 詳細を表示

機能と利点

  • 9種類の電源ソリューションを直ちにテスト可能
  • nanoPowerバックおよびブーストコンバータおよびモジュール、バック/ブーストコンバータ、LDO、およびContinuaスーパーキャパシタバックアップ電源コントローラを実装
  • ブレッドボード上への実装用の0.100インチ(2.54mm)ヘッダピンストリップに対応するボード設計
  • スルーホールによってベンチトップ機器への接続用のテストポイントに対応

製品詳細

MAXESSENTIAL02EPエッセンシャル・アナログ効率的な電源ツールキットは、すぐに使えるボード上に製品を実装して提供されるため、直ちにテストおよびプロトタイプ作成が可能です。エッセンシャル・アナログ効率的な電源ツールキットは、バック、ブースト、バックブースト、LDO、およびContinua™製品カテゴリの製品を備えています。また、このセレクションはnanoPowerスイッチングコンバータおよびモジュールオプションも備えています。
MAX77827EVKIT
MAX77827の評価キット

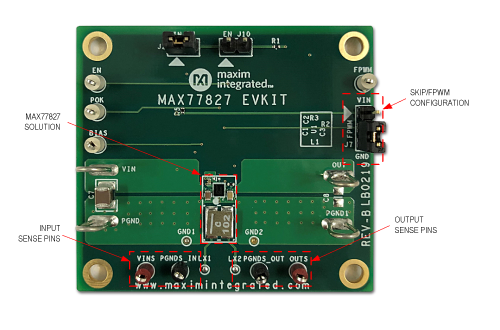

MAX77827EVKIT：ボード写真
MAXESSENTIAL02EP
MAXM38643 / MAX38640 / MAX77839 / MAXM17225 / MAX17227A / MAX38889 / MAX38902C / MAX38913 / MAX77827のエッセンシャル・アナログ効率的な電源ツールキット

リファレンス・デザイン
MAXREFDES1261
Asset Tracker Power Management Platform
maxrefdes1261 board
