MAX77801

新規設計に推奨

5.5V入力、2A、高効率バックブーストコンバータ

バックとブーストのモード間のシームレスな遷移を備えた2A高効率バック/ブースト動作

データシート (Rev. 8)
製品セレクション・テーブル
製品モデル
6
1Ku当たりの価格
最低価格：$0.68
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • VIN範囲：2.30V～5.5V
  • VOUT範囲：2.60V～4.18V (I2Cによって12.5mVステップで設定可能)
  • 出力電流：最大2A (ブーストモード、VIN = 3.0V、VOUT = 3.4V)
  • 出力電流：最大3A (バックモード)
  • ピーク効率：最大97%
  • SKIPモードによって最適な軽負荷効率を実現
  • 低自己消費電流：55µA (typ)
  • ハイスピードI2Cシリアルインタフェース：3.4MHz
  • 動的電圧スケーリング(DVS)機能
  • パワーOK出力
  • スイッチング周波数：2.5MHz
  • 保護機能
    • ソフトスタート
    • サーマルシャットダウン
    • 過電圧保護
    • 過電流保護
  • 20ピンWLP (1.827mm × 2.127mm)
  • 20ピンTQFN (4mm × 4mm)
MAX77801
5.5V入力、2A、高効率バックブーストコンバータ

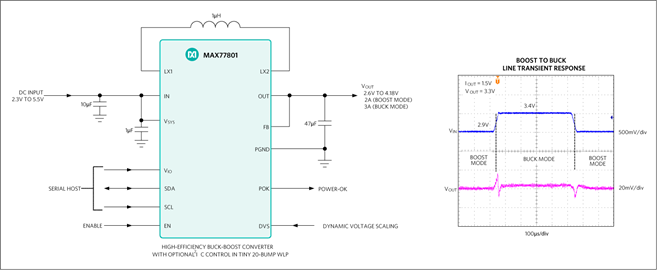

MAX77801 Typical Application Circuit MAX77801 Pin Configuation
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

デザイン・ノート 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

SIMPLISモデル 1

評価用キット

MAX77801EVKIT

MAX77801の評価キット

今すぐ購入 詳細を表示

機能と利点

  • レギュレータの入力/出力のケルビン検出端子によって高精度な測定を確保

製品詳細

MAX77801の評価キットは、I2C機能を備えた2A、バックブーストのICを実証します。このEVキットでは、ユーザーはI2Cインタフェースボード(MINIQUSBなど)なしでも、プリプログラムされた出力電圧を使用してMAX77801の性能を評価することが可能です。デフォルトでサポートされている2つの出力電圧は、3.3Vと3.4Vで、DVSをハイ/ローにプルすることによって設定可能です。I2Cインタフェースボード(使用する場合は追加注文が必要)によって、ユーザーは2.6V～4.1875Vの出力電圧を12.5mVステップで設定することができます。このEVキットは標準でMAX77801EWP+が実装されています。

MINIQUSBインタフェースボードを使用し、USBインターネットボードを介したPC通信を行うことができます。Windows® 2000、Windows XP®、Windows Vista®、およびWindows 7対応ソフトウェアとエクステンダボードによって、IBM対応のPCをUSBポートに使用してI2C 2線式インタフェースをエミュレートさせることができます。このメニュー式プログラムは制御ボタンを備えたグラフィカルユーザーインタフェース(GUI)を提供します。

アプリケーション

  • バッテリ駆動アプリケーション
  • スマートフォンおよびタブレット
MAX77801EVKIT
MAX77801の評価キット
