MAX77756

製造中

24V入力、500mAバックレギュレータ、デュアル入力電源マルチプレクサ内蔵

広いVIN範囲、低IQバック、理想ダイオードOR接続およびオプションのI2C設定性内蔵

データシート (Rev. 1) 製品セレクション・テーブル
製品モデル
8
1Ku当たりの価格
最低価格：$0.61
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力電源
    • 電源電圧：3V～24V
    • 出力電流：500mA (max)
    • 1.8V、3.3V、または5.0Vの出荷時設定VOUT、I2C制御オプション：1.5V～7.5V (50mVステップ)
    • 外部フィードバック抵抗VOUTオプション(1V～99% VSUP)
    • ハードウェアまたはソフトウェアイネーブル
  • デュアル入力電源マルチプレクサによってカソードコモンダイオードアレイを代替
    • 自動的な理想ダイオードOR接続電圧セレクタ
    • 250mΩのMOSFETによって消費電力、BOM、およびソリューションサイズを最小化
  • 低IQによって常時オンのレールが可能
    • 自己消費電流：1.5µA (SUPのみ給電時)
    • 自己消費電流：19µA (IN1/IN2給電時)
    • ピーク効率：88% (12VSUP、3.3VOUT)
  • 安全で使用が容易
    • 短絡および過熱保護
    • ソフトスタート：8ms
    • ソフトウェアイネーブルのスペクトラム拡散
    • 端子設定可能なインダクタピーク電流レベル
  • 小型サイズ
    • 2.33mm x 1.42mm (最大高0.7mm)のウェハレベルパッケージ(WLP)
    • 15ピン、0.4mmピッチ、3 x 5アレイ
MAX77756
24V入力、500mAバックレギュレータ、デュアル入力電源マルチプレクサ内蔵
MAX77756：簡易ブロックダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

デザイン・ノート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
パワー・スイッチ内蔵型降圧レギュレータ 1
MAX77596
製造中 24V、300mA、バックコンバータ、1.1µA IQ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

SIMPLISモデル 1

評価用キット

eval board
schematic 1
MAX77756EVKIT

MAX77756の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 使用が容易
    • 固定出力および可変出力の両方のバージョンを評価(3.3Vバージョンを実装済み)
    • 入力電圧範囲：3V～24V
    • 12VSUP入力で1.5µAの自己消費電流を実証
  • GUIによってI2Cインタフェースを駆動
  • システム負荷をエミュレート
    • 電子負荷内蔵
    • 安定状態、過渡、およびランダムモードを備えた電子負荷
    • オプションでファンクションジェネレータを介して電子負荷を制御することによってパターン化された負荷波形を実現
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX77756の評価キット(EVキット)は、同期整流500mAステップダウンコンバータのMAX77756を実証する完全実装および試験済みのPCBです。このEVキットによって、ICの入力電源マルチプレクサおよびステップダウンコンバータを容易に評価することができます。デュアルレンジ(8mAおよび800mAフルスケール)の電子負荷がEVキットに内蔵されているため、バックコンバータの負荷を容易に制御することができます。

Windows®ベースのソフトウェアは、ICの機能を実行するための使いやすいグラフィカルユーザーインタフェース(GUI)および詳細なレジスタベースのインタフェースを提供します。

アプリケーション

  • バッテリ給電システム、バックアップバッテリ、無停電レール
  • ホームオートメーション、低IQスマートハブ
  • ノートブックおよびタブレットコンピュータ
  • USB Type-C電源供給アクセサリおよび機器
MAX77756EVKIT
MAX77756の評価キット

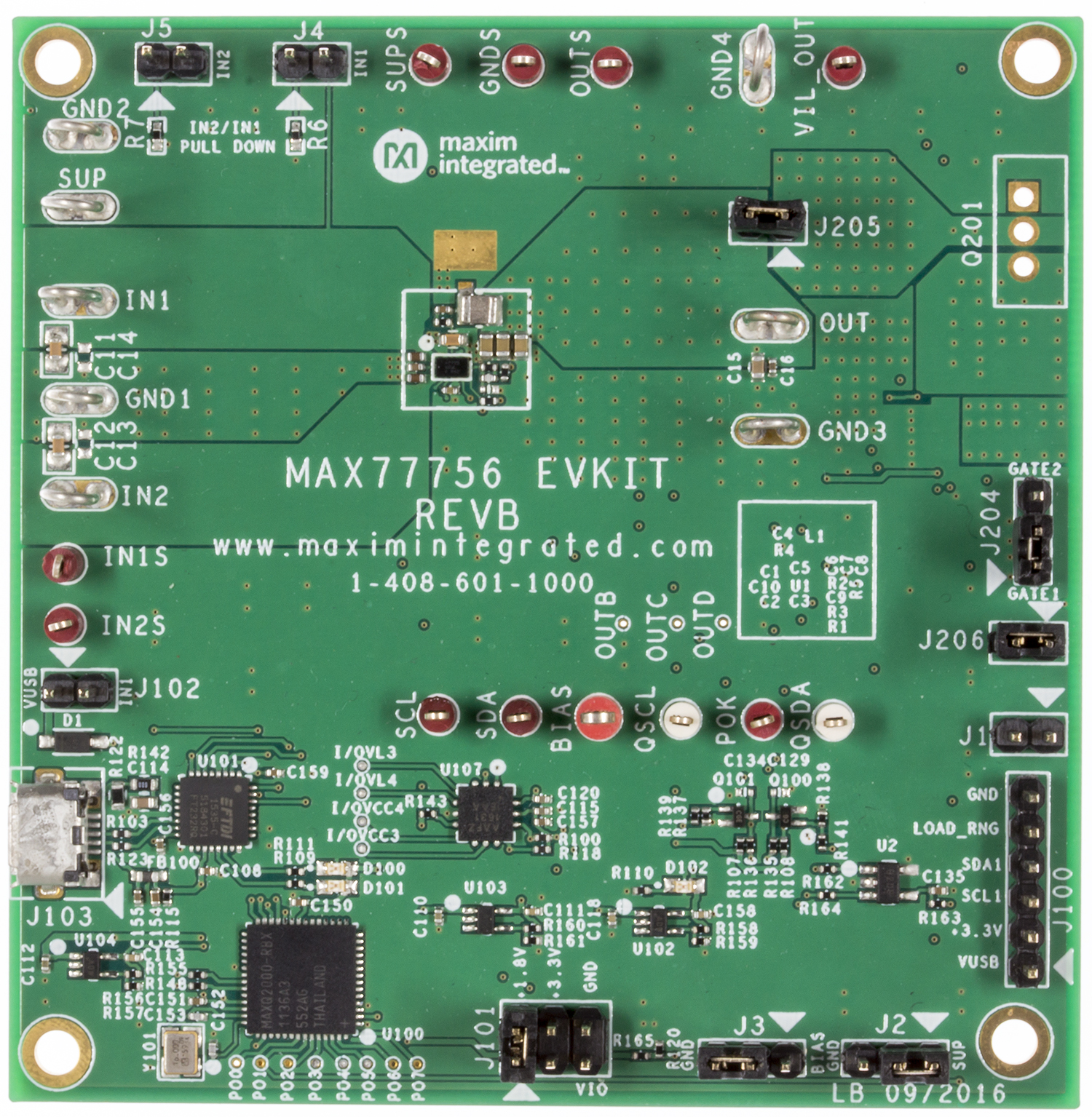

MAX77756EVKIT：MAX777650のEVキットボード写真
