MAX77596

製造中

24V、300mA、バックコンバータ、1.1µA IQ

広いVIN範囲、低IQ、高いデューティサイクル、小型ソリューションサイズのユニークな組み合わせを提供

データシート (Rev. 1) 製品セレクション・テーブル
製品モデル
6
1Ku当たりの価格
最低価格：$0.61
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力電圧範囲を必要とするシステムに対応する柔軟な電源
    • VIN範囲：3.5V～24V
    • 出力電流：最大300mA
    • 出力電圧：固定3.3V、5V、または可変1V～10V
    • 低ドロップアウトの98% (max)デューティサイクル動作
    • 5V、12V、または20VのUSB Type-C入力電源で動作
    • 2S、3S、または4Sのリチウムイオンバッテリで動作<
  • 消費電力を最小限に抑えてバッテリ寿命を延長
    • 自己消費電流：1.1µA (3.3V固定出力電圧)
    • ピーク効率：86% (12VIN、3.3VOUT時)
  • ソリューションサイズを最小化
    • 動作周波数：1.7MHz
    • 小型10ピンTDFNパッケージ(2.0mm x 2.5mm x 0.75mm)
  • 堅牢なソリューション
    • 短絡、過熱保護
    • 6.67msの内蔵ソフトスタートによって突入電流を最小化
    • 電流モード制御アーキテクチャ
    • 入力耐電圧：最大42V
MAX77596
24V、300mA、バックコンバータ、1.1µA IQ

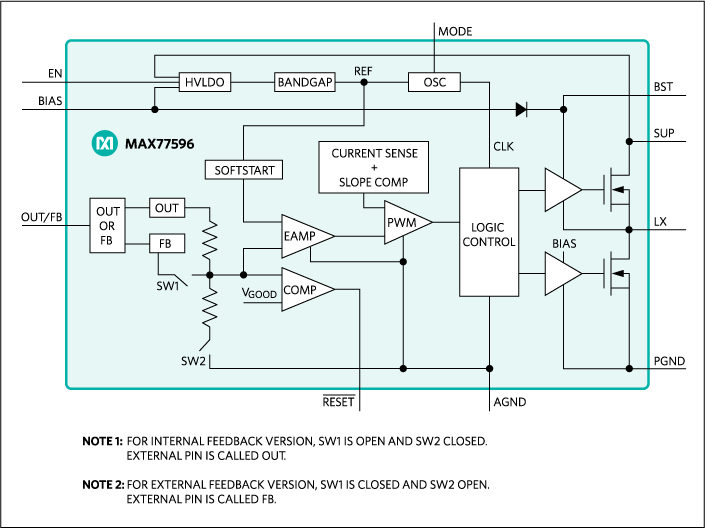

MAX77596：ブロックダイアグラム
