MAX20092

製造中

車載照明用12スイッチマトリクスマネージャ

柔軟で高速—最大1.5Aのマトリクス/ピクセル車載照明を実現

データシート (Rev. 1) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$3.85
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 車載対応：AEC-Q100認定済み
  • 柔軟な構成によって同じデバイスを異なるアプリケーションに使用可能
    • シングル、デュアル、およびクワッドストリング構成
    • シングルストリング構成では最大12のスイッチを直列に使用
    • デュアルストリング構成では最大6つのスイッチを直列に使用
    • クワッドストリング構成では最大3つのスイッチを直列に使用
    • スイッチ当り最大2つのLED
  • 最適なPWM調光編成によって優れた調光性能を提供
    • 設定可能な12ビットPWM調光
    • PWM調光状態間のフェード移行
    • 内部クロックジェネレータまたは外部クロックによるPWM調光
  • 保護機能およびパッケージによって信頼性を向上
    • オープンLED保護
    • 設定可能なオープンLEDおよび短絡LEDスレッショルド
    • オープンおよび短絡LEDフォルト報告
    • 放熱特性を高めた32ピンSWTQFNパッケージ
MAX20092
車載照明用12スイッチマトリクスマネージャ

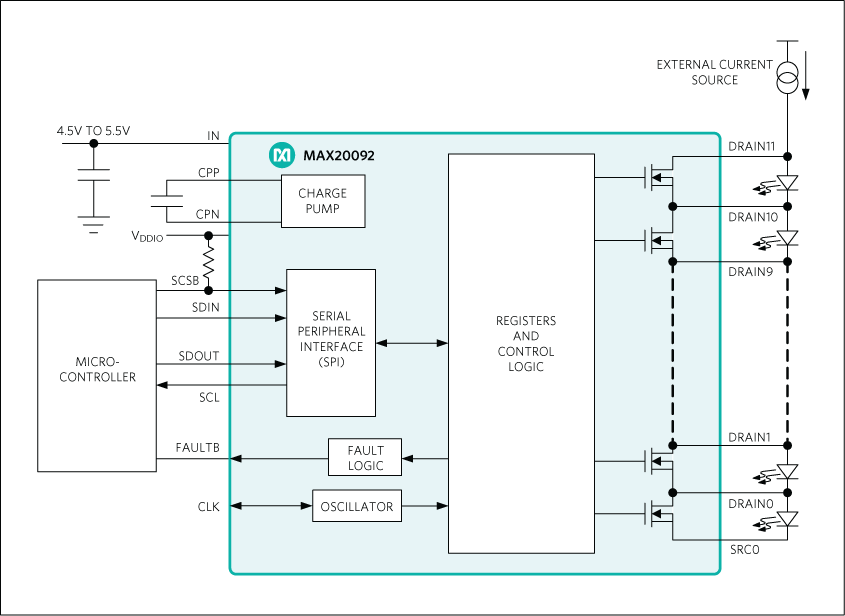

MAX20092：簡易ブロックダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

デザイン・ノート 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ステップダウン LEDドライバ 2
MAX20096
製造中 デュアルチャネル同期整流バック、高輝度LEDコントローラ、SPIインタフェース内蔵および非内蔵
MAX20078
製造中 同期整流バック、高輝度LEDコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ソフトウェア開発 1

評価用キット

MAX20092EVSYS

MAX20092の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 動作入力電源範囲：9V～16V
  • LEDのターンオン、ターンオフ、およびPWM調光の個別およびグループ制御
  • フェードありおよびなしの調光
  • 位相シフト機能
  • ターンオン/オフのLEDスルーレート制御
  • 各個別LEDのオープンおよび短絡表示
  • 短絡スレッショルドの調整が可能
  • オープントレース検出
  • PWM調光周波数の調整が可能
  • 温度警告およびサーマルシャットダウン表示
  • SPIエラーについてのステータス報告
  • SPIインタフェースを介した個別、グローバル、またはクラスター書込みモード
  • LED Binningレジスタの報告(RGRADE)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX20092の評価システムは、12スイッチマトリクスLED調光ICのMAX20092を備えたマトリクスLED調光システムです。このシステムは2つのMAX20092 ICを内蔵し、それぞれが12の直列LEDのストリングを制御します。各LEDは個別の制御またはグループ化が可能です。ユーザーはフェードありまたはなしでLEDをオン/オフすることができます。12の直列LEDの2つのストリングは、デュアルバックコントローラICのMAX20097によって、0.5Aの電流で駆動されます。デュアルバックコントローラ用の電源は、ブーストコントローラICのMAX16990から生成され、MAX16990は外部12V電源によって給電されます。MAX20092 ICの動作の詳細については、MAX20092 ICのデータシートを参照してください。

アプリケーション

  • 車載フロントライトシステム
  • 車載マトリクス照明システム
  • 車載テールランプシステム
MAX20092EVSYS
MAX20092の評価キット
