LTM2885

製造中

6500VRMS、絶縁型RS485/RS422 μModuleトランシーバ＋電源

データシート (Rev. B)
製品セレクション・テーブル
製品モデル
3
1Ku当たりの価格
最低価格：$14.10
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • RS485/RS422トランシーバ：6500VRMS（1 分間）
  • 強化された絶縁
  • 絶縁型DC電力：5V（150mA時）
  • 外付け部品は不要
  • データレート：20Mbpsまたは低EMIの250kbps
  • 高いESD耐電圧：トランシーバ・インタフェースで±15kV（人体モデル）
  • 同相トランジェント耐性が高い：50kV/μs
  • 選択可能な120Ωの終端を内蔵
  • 拡張された沿面距離および間隔：約14.6mm
  • 柔軟なデジタル・インタフェースを実現する1.62V ～5.5Vのロジック電源ピン
  • 連続動作時の最大電圧：690VRMS
  • 入力インピーダンスの高いフェイルセーフRS485レシーバ
  • 電流制限ドライバおよびサーマル･シャットダウン
  • TIA/EIA-485-AおよびPROFIBUSと互換
  • 内部フォルト状態の間の高インピーダンス出力
  • 低電流シャットダウン・モード（<10μA）
  • 絶縁された汎用CMOSチャネル
  • 22mm×9mm×5.16mmの表面実装型BGAパッケージ
LTM2885
6500VRMS、絶縁型RS485/RS422 μModuleトランシーバ＋電源

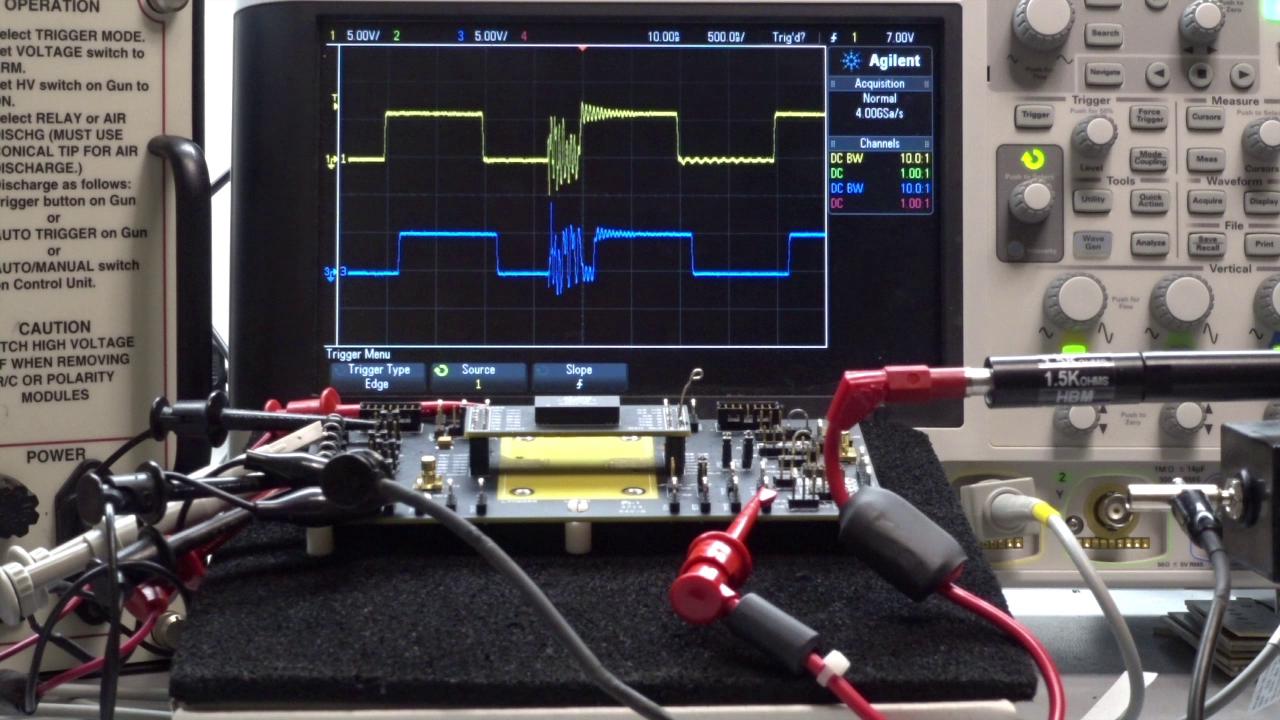

Isolated Half-Duplex RS485 μModule Transceiver LTM2885 Operating Through 100kV/μs CM Transients Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

安全性および規制遵守 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
絶縁型RS-485 1
LTC1535
製造中 絶縁RS485トランシーバ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
DC1794A

LTM2885 Demo Board | 6.5kV Isolated RS485/RS422 μModule Transceiver + Power

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1794A is an isolated RS485/RS422 μModule® transceiver + power featuring the LTM2885. The demo circuit is a 6500VRMS galvanically isolated RS485/ RS422 transceiver interface. The demo circuit features an EMI optimized circuit configuration and printed circuit board layout. The demo circuit operates from a single external supply on VCC. The part generates the output voltage VCC2 and communicates all necessary signaling across the isolation barrier using LTC’s isolator μModule technology.



DC1794A
LTM2885 Demo Board | 6.5kV Isolated RS485/RS422 μModule Transceiver + Power

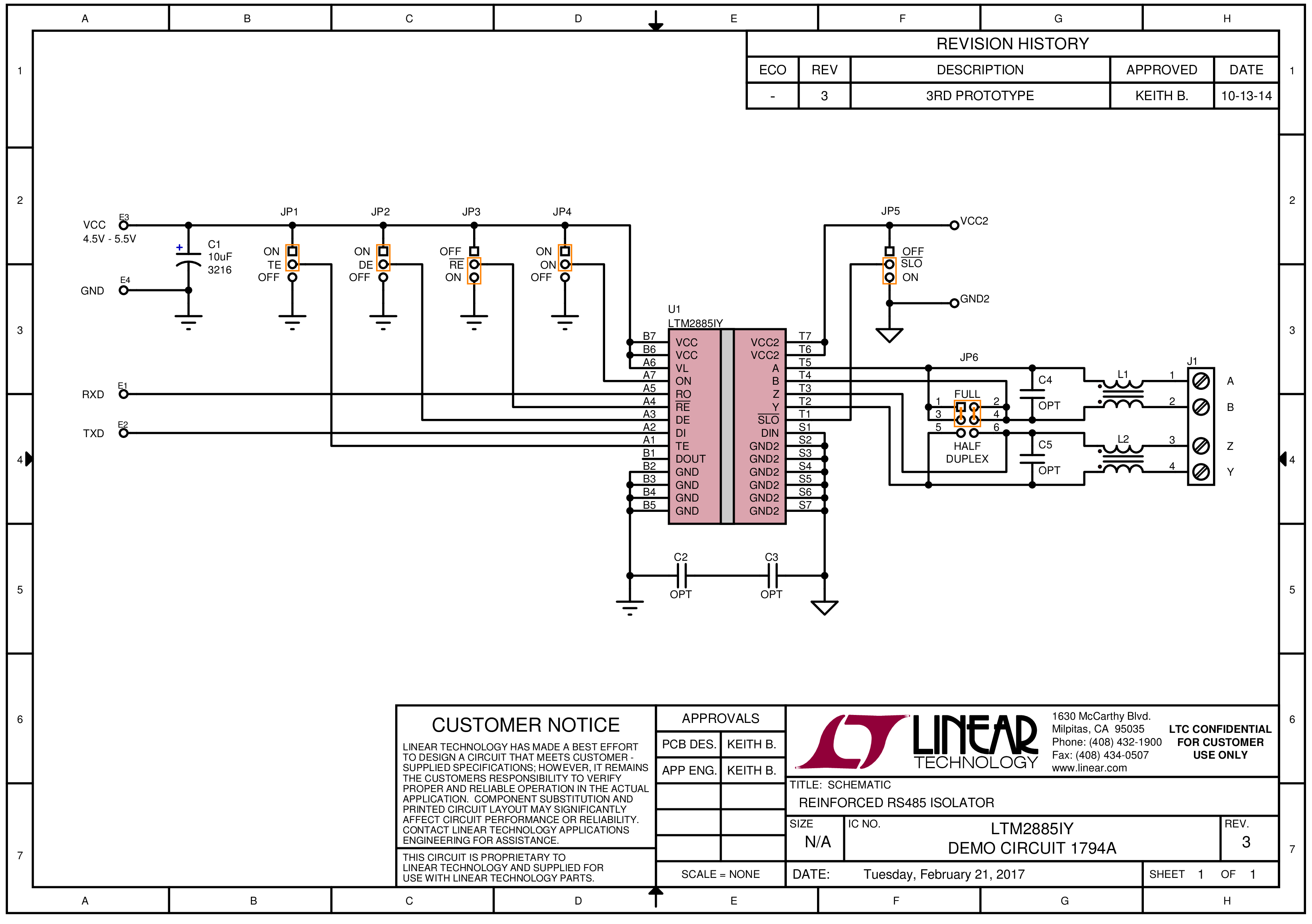

DC1794A - Schematic
