LTC7124

新規設計に推奨

超低静止電流の17V、デュアル3.5A 同期整流式降圧レギュレータ

製品モデル
4
1Ku当たりの価格
最低価格:$4.84
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 広い入力電圧範囲:3.1V~17V
  • 広い出力電圧範囲:0.6V~VINの99%
  • デュアル降圧出力:3.5A(チャネルあたり)
  • 80mΩ/40mΩのNチャネルMOSFETを内蔵
  • 最大95%の効率を提供
  • 両チャネルをイネーブルした場合の無負荷時のIQ < 8μA、
  • 1チャネルのみイネーブルした場合のIQ < 5.5μA
  • プログラム可能な周波数(500kHz~4MHz)、
  • 周波数の同期範囲は±25%
  • 最大7Aで2相単一出力に構成可能
  • 出力電圧精度:±1.0%
  • 電流モード動作による優れた入力および負荷トランジェント応答
  • 内部ループ補償またはプログラム可能な外部ループ補償
  • 3mm×5mm QFN-24パッケージで供給可能
LTC7124
超低静止電流の17V、デュアル3.5A 同期整流式降圧レギュレータ
1.8V/3.3V 1MHz Step-Down Regulator Efficiency & Power Loss vs Load Current at 1MHz Package Image 1
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PowerPath、理想ダイオード(Ideal Diodes)、負荷スイッチ 1
LTC4419 新規設計に推奨 18Vデュアル入力マイクロパワー PowerPathプライオリタイザ
低電圧ホットスワップ・コントローラ 1
LTC4231 新規設計に推奨 マイクロパワーHot Swapコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。


評価用キット

eval board
DC2329A

LTC7124 Demo Board | 17VIN, Dual 3.5A Synchronous Step-Down Regulator with Ultra-Low Quiescent Current

製品詳細

Demonstration circuit DC2329A features the LTC7124IUDD: a wide input and output voltage range, high efficiency and power density, dual 3.5A DC/DC stepdown monolithic regulator. The input voltage range of the DC2329A is 3.1V to 17V. The default setting of VOUT1 is user selectable from 1.2V, 1.5V and 1.8V at 3.5A max. The default setting of VOUT2 is user selectable from 2.5V, 3.3V and 5.0V at 3.5A max. The default switching frequency of DC2329A is set at 1MHz typical. Programmable peak current limit of either 2.6A or 5A can be achieved by changing the setting of ILIM pin. Selectable internal or external loop compensation allows users more options to optimize the loop bandwidth and output load transient response. A user-selectable mode input is provided to allow users to trade off ripple noise for light load efficiency: pulse skipping mode (PS) or Burst Mode® (BM) of operation delivers higher efficiency at light load while forced continuous conduction mode (FCM) is preferred for noise sensitive applications. The Mode pin can also be used to synchronize the switching frequency to an external clock. Programmable switching frequency ranges from 500kHz to 4MHz with a ±25% synchronization capture range. The constant frequency, peak current mode control architecture and integrated internal or optional external control loop compensation network, allows very fast transient response to line and load changes while maintaining loop stability.











DC2329A
LTC7124 Demo Board | 17VIN, Dual 3.5A Synchronous Step-Down Regulator with Ultra-Low Quiescent Current

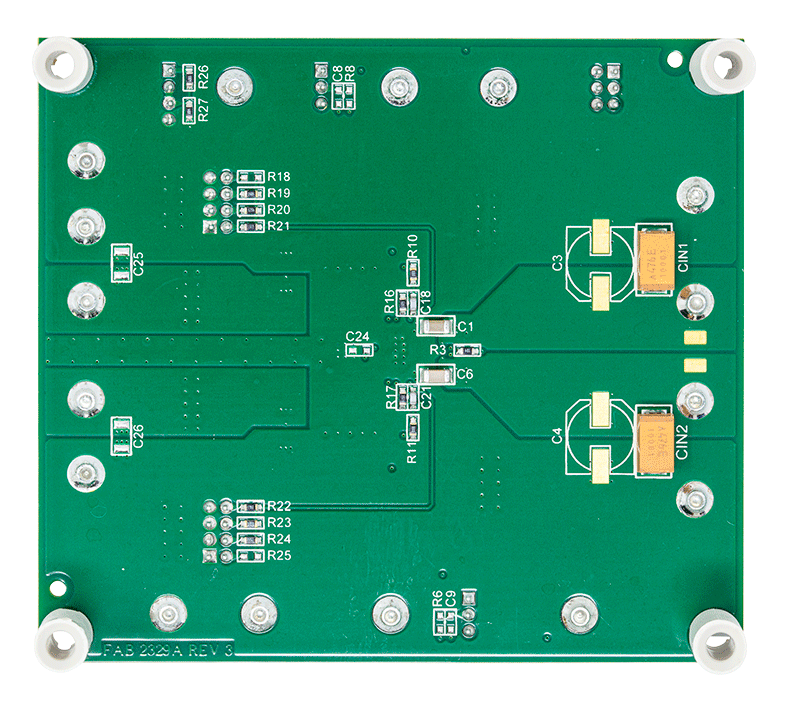

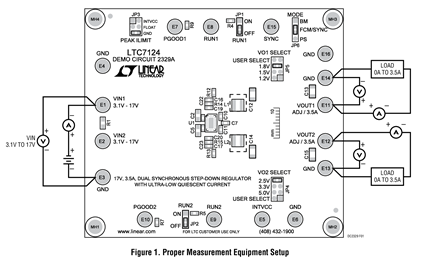

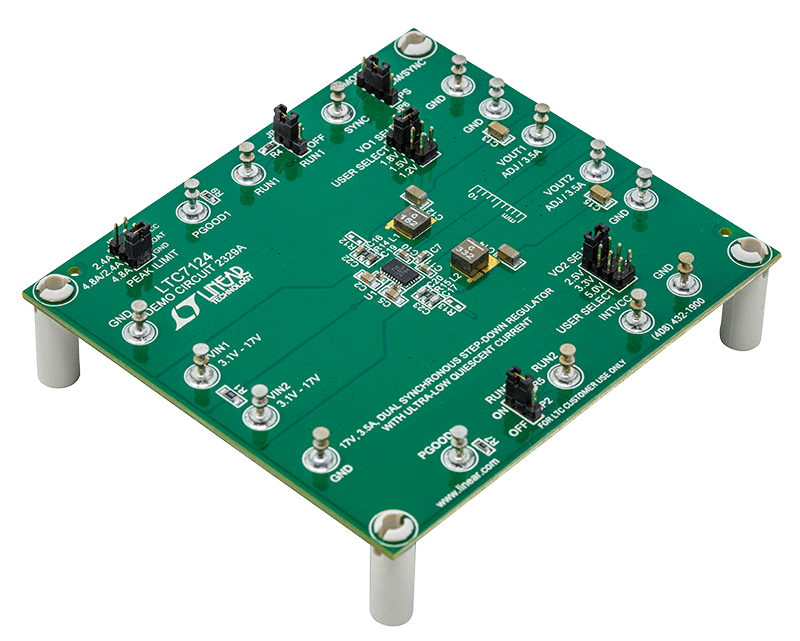

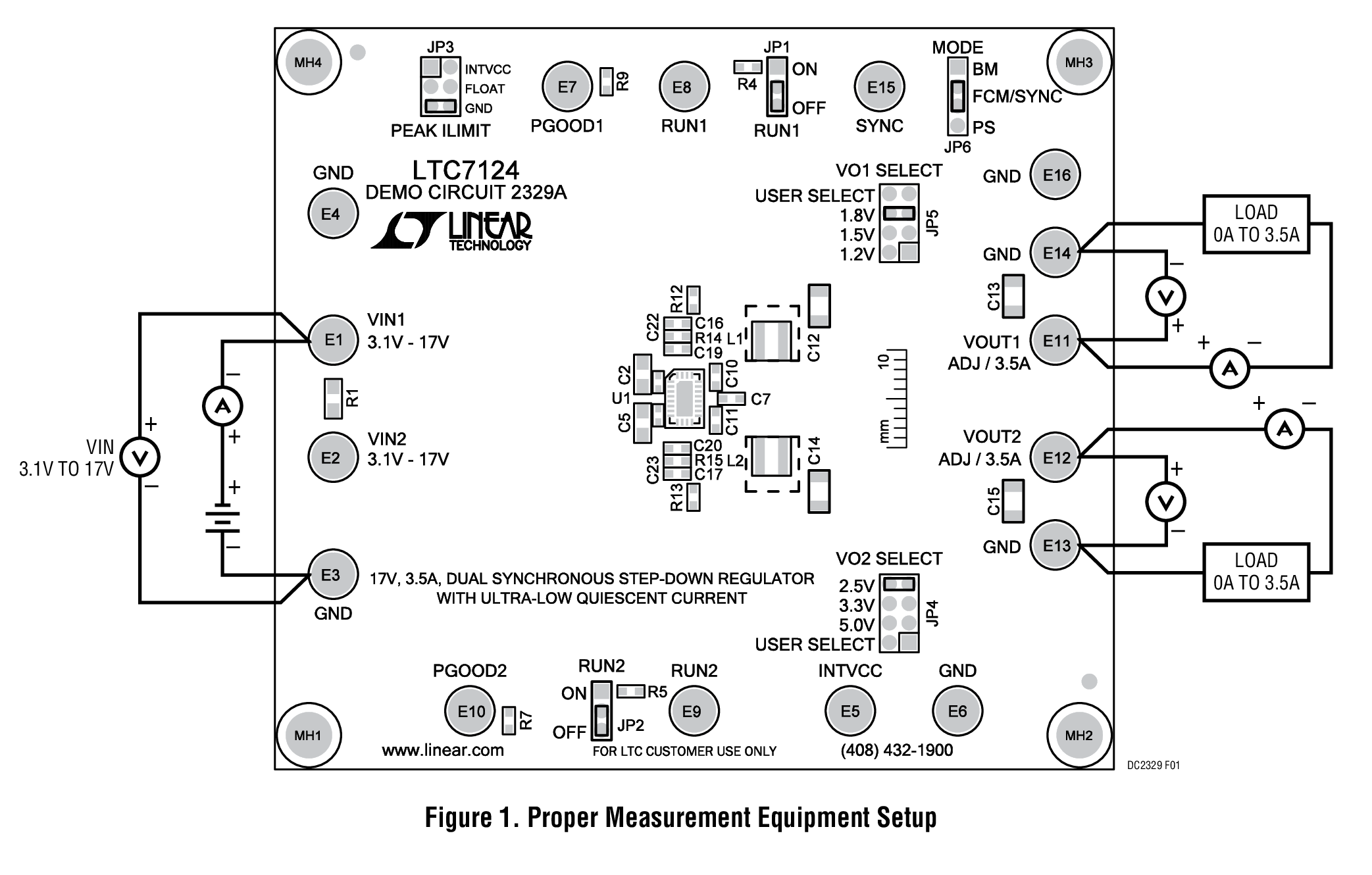

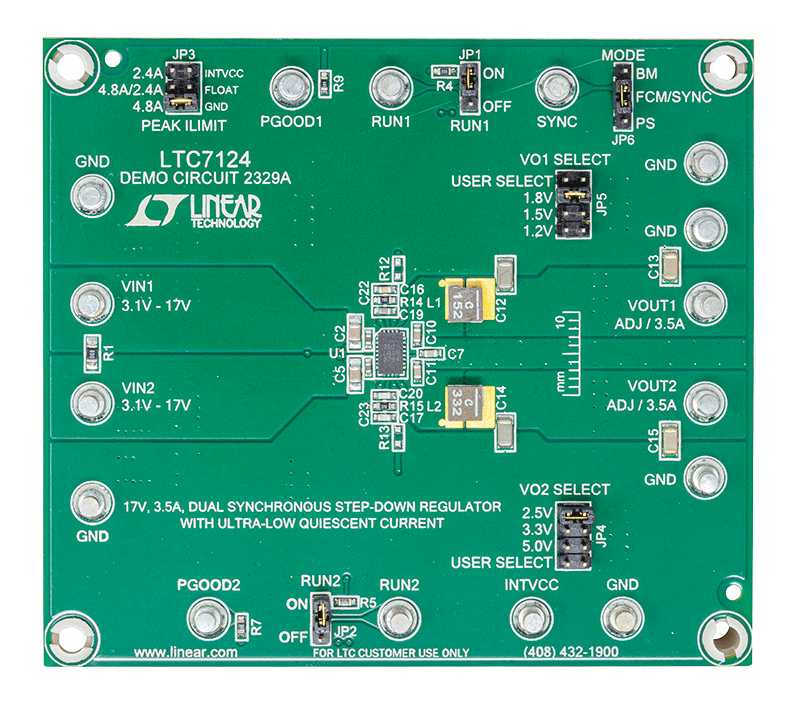

DC2329A Evaluation Board DC2329A Evaluation Board - Top View DC2329A Evaluation Board - Bottom View DC2329A
