LTC4155

新規設計に推奨

I2C制御およびUSB OTG（On-The-Go）付きデュアル入力パワーマネージャ/3.5Aリチウムイオン・バッテリ・チャージャ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$3.54
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 充電電流3.5Aが可能な高効率チャージャ
  • 限られた電力と熱管理の最適利用を可能にするモノリシック・スイッチング・レギュレータ
  • デュアル入力の過電圧保護コントローラ
  • 複数入力に対して優先度をもつ多重化回路
  • I2C/SMBusを介した制御および状態フィードバック
  • 温度による充電制御のアルゴリズム（JEITA）に対応するNTCサーミスタADC
  • 低バッテリ電圧時の「瞬時オン」動作
  • バッテリの理想ダイオード・コントローラによるパワーマネージメント
  • USB On-The-GoによりUSBポートに電力を供給
  • 4通りのフロート電圧を設定可能な多機能リチウムイオン/ポリマー・バッテリ・チャージャ
  • 28ピン4mm × 5mm QFNパッケージ
LTC4155
I2C制御およびUSB OTG（On-The-Go）付きデュアル入力パワーマネージャ/3.5Aリチウムイオン・バッテリ・チャージャ
I2C Controlled High Power Battery Charger/USB Power Manager Switching Regulator Efficiency Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

アプリケーション・ノート 1

デザイン・ノート 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ 1
LTC4417
新規設計に推奨 優先順位付け PowerPath™ コントローラ
USBアイソレータ 1
LTM2884
製造中 絶縁電源を備えた絶縁型USBトランシーバ
USBパワー・マネージャ（PowerPath、バッテリ・チャージャ） 1
LTC4099
製造中 過電圧保護付きI2C制御のUSBパワーマネージャ/チャージャ
デジタル温度センサー 1
LTC2991
新規設計に推奨 I2C インタフェース搭載のオクタル電圧、電流、温度モニタ
バッテリ残量ゲージおよびクーロン・カウンタ 1
LTC2942-1
製造中止 センス抵抗内蔵、温度および電圧測定付き1Aバッテリ・ガスゲージ
プッシュボタン・コントローラ 1
LTC2955
新規設計に推奨 自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ
低電圧ホットスワップ・コントローラ 1
LTC4362
新規設計に推奨 1.2A過電圧/過電流保護デバイス
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Linduino 3

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

評価用キット

eval board
schematic 1
DC1674A-A

LTC4155EUFD Demo Board I VIN = 4.35V to 5.5V, Dual Input Li-Ion Charger with USB OTG, VOUT = 4.5V, VBATT = 4.05V to 4.2V @ 3.5A; DC590B Demo Board required

今すぐ購入 詳細を表示

製品詳細

Demonstration Circuit 1674A-A is dual input power manager/3.5A Li-Ion battery charger with I2C control and USB On-The-Go (OTG). The dual input multiplexer, overvoltage protection (OVP) and reverse voltage protection (RVP) is implemented with external N-channel MOSFETs. An onboard buck regulator generates the VOUT voltage from the active input voltage. This voltage is regulated to minimize the dissipation in the battery charger. The minimum voltage of the VOUT regulator is 3.5V to provide an instant-on function when the battery is fully discharged. Most functions on the LTC4155EUFD are controlled via the I2C serial interface. The LTC4155EUFD also provides extensive status information via the I2C serial interface.
DC1674A-A
LTC4155EUFD Demo Board I VIN = 4.35V to 5.5V, Dual Input Li-Ion Charger with USB OTG, VOUT = 4.5V, VBATT = 4.05V to 4.2V @ 3.5A; DC590B Demo Board required

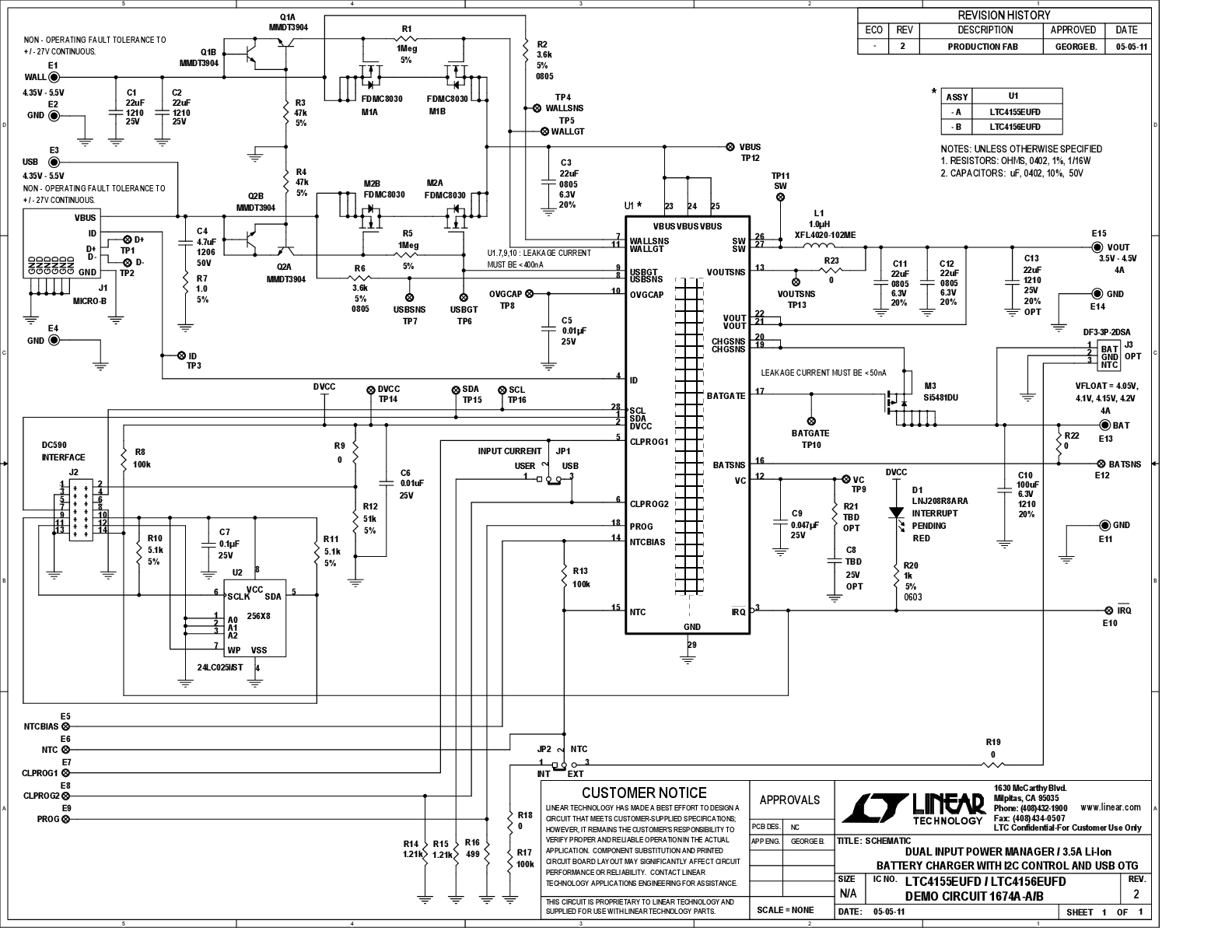

DC1674A-A - Schematic
