LTC3727-1

製造中

高効率2フェーズ同期整流式降圧スイッチング・レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:
  • 製品の詳細
  • ドキュメント
  • ソフトウェア・リソース
  • ハードウェア・エコシステム
  • ツールおよびシミュレーション
  • リファレンス・デザイン
  • 最新のディスカッション
    •

    製品の詳細

    • 位相非同調コントローラにより、必要な入力容量と電源によるノイズを低減
    • OPTI-LOOP®補償により、COUTを最小化
    • ±1%の出力電圧精度
    • パワーグッド出力電圧モニタ
    • フェーズロック可能な固定周波数：250kHz～550kHz
    • ラッチ式短絡シャットダウン（LTC3727のみ）
    • デュアルNチャネルMOSFET同期整流式ドライブ
    • 広いVIN範囲：4V～36V
    • 低損失動作：99%デューティ・サイクル
    • 調整可能なソフトスタート電流ランプ
    • フォールドバック出力電流制限
    • 出力過電圧保護
    • 低いシャットダウン電流：IQ = 20μA

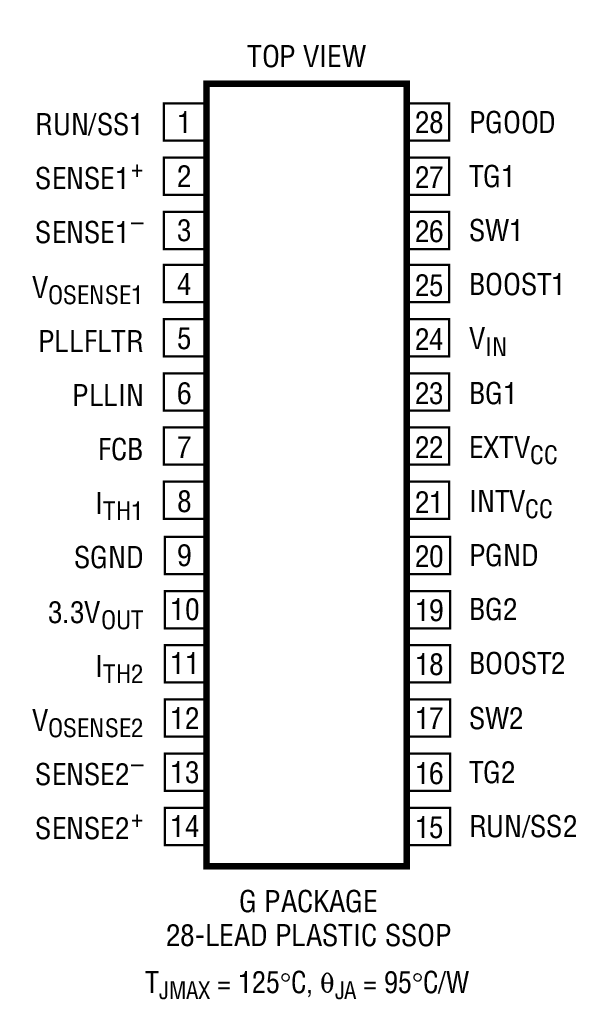

    • 小型の28ピンSSOPパッケージ

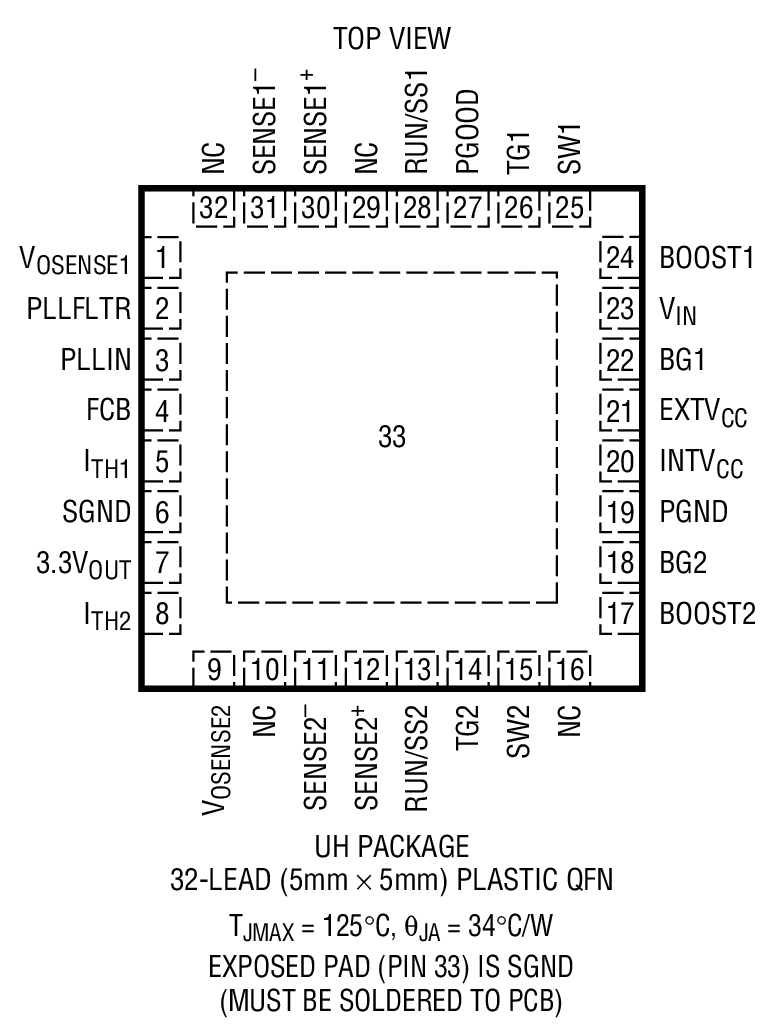

    • 5mm×5mm QFNパッケージ供給可能（LTC3727-1のみ）
    • 固定周波数動作またはバーストモード(R)動作を選択可能
    LTC3727-1
