LT8642S

新規設計に推奨

18V、10A 同期型 降圧Silent Switcher2



データシート (Rev. A)
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$4.89
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Silent Switcher®2構造
    • 任意の PCB 上で超低 EMI 放射
    • PCB レイアウト感度を除去
    • 内部バイパス・コンデンサがEMI放射を低減
    • オプションのスペクトラム拡散変調
  • 広い入力電圧範囲:2.8V ～ 18V
    • 1MHz、12VIN ～ 3.3VOUTで最大96%の効率性
    • 2MHz、12VIN ～ 3.3VOUTで最大95%の効率性
  • 広い入力電圧範囲:2.8V ～ 18V
  • 10A 出力電流:
  • 外部補償:高速過渡応答／電流共有
  • 低静止電流バースト・モード®動作:
    • n 240µA IQ、12VIN ～ 1.2VOUTを制御
    • 出力リップル < 10mVP-P
  • 高速最小スイッチ・オン時間:25ns
  • あらゆる条件下で低ドロップアウト:1A で 50mV
  • 強制連続モード
  • 調整可能かつ位相同期可能:200 kHz ～ 3 MHz
  • 出力ソフト・スタートとパワーグッド
  • 小型24ピン 4mm × 4mm LQFNパッケージ
LT8642S
18V、10A 同期型 降圧Silent Switcher2

LT8642S Application Circuit LT8642S Pin Configuration LT8642S Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT8642-1
  • LT8642S

LTpowerCAD 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2560A

18V、10A 同期型降圧 Silent Switcher®（サイレント・スイッチャ） 2

今すぐ購入 詳細を表示

製品詳細

デモ回路 2560A は、LT8642S を使用した、スペクトラム拡散周波数変調付きの 18V、10A 同期型降圧 Silent Switcher® 2 です。このデモ用ボードは、2.8V ～ 18V の入力で 1.2V の出力を提供するように設計されています。LT8642S はコンパクトな超低放射、高効率、高速同期整流モノリシック降圧スイッチング・レギュレータです。集積化されたバイパス・キャパシタによって全高速電流ループが最適化され、レイアウト感度が取り除かれることで EMI/EMC 放射を最小化しやすくなっています。選択可能なスペクトラム拡散モードにより、EMI/EMC 性能をさらに改善できます。20ns の高速最小オン時間により、高い VIN から低い VOUT への変換を高い周波数で実行できます。

LT8642S のスイッチング周波数は、抵抗または 200kHz ～ 3MHz の範囲の外部クロックによってプログラムすることができます。デモ回路 2560A のデフォルト周波数は 2MHz です。このデモ用ボードの SYNC ピンは、デフォルトでは低リップル・バースト・モード® 動作用にグラウンド（JP1 の BURST 位置）に接続されています。外部クロックと同期するには、JP1 を SYNC に動かし、外部クロックを SYNC 端子に入力します。JP1 シャントを動かすことにより、スペクトラム拡散モードと強制連続モードから選択することができます。

このデモ用ボードには EMI フィルタが備わっています。この EMI フィルタを使用するには、入力電圧を VIN_ EMI 端子に入力します。

LT8642S のデータシートには、部品、動作、および用途の詳細が記載されています。このデータシートは、このデモ回路 2560A 用デモ・マニュアルと併せて参照してください。LT8643S は、熱抵抗を低くするためのエクスポーズド・パッドが付いた 4 mm × 4 mm LQFN パッケージで組み立てられています。低 EMI 動作と最大の熱性能を実現するためのレイアウトに関する推奨事項は、データシートの「Low EMI PCB Layout and Thermal Considerations（低 EMI PCB レイアウトと熱に関する考慮事項）」セクションに記載されています。
DC2560A
18V、10A 同期型降圧 Silent Switcher®（サイレント・スイッチャ） 2

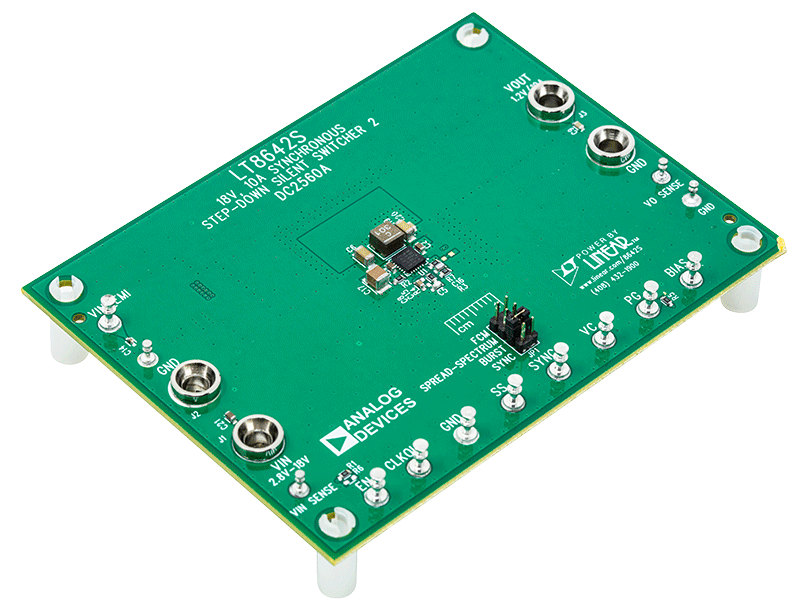

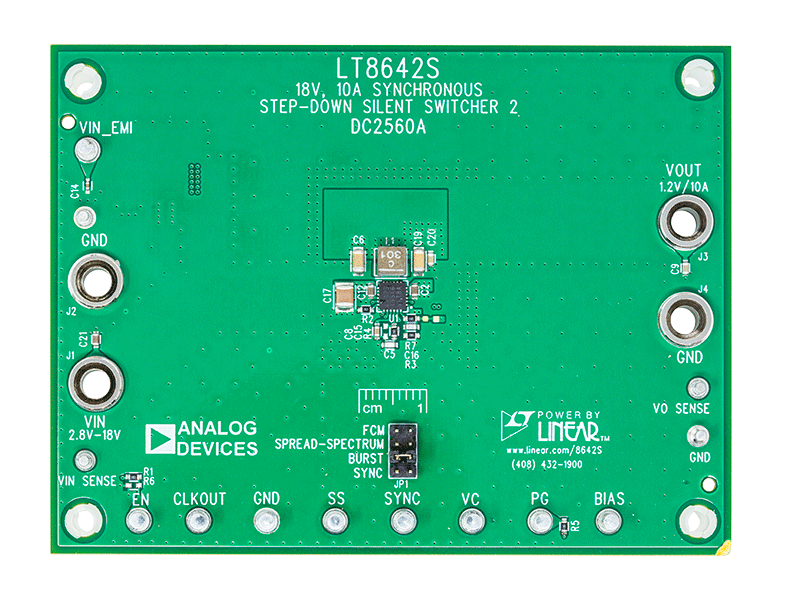

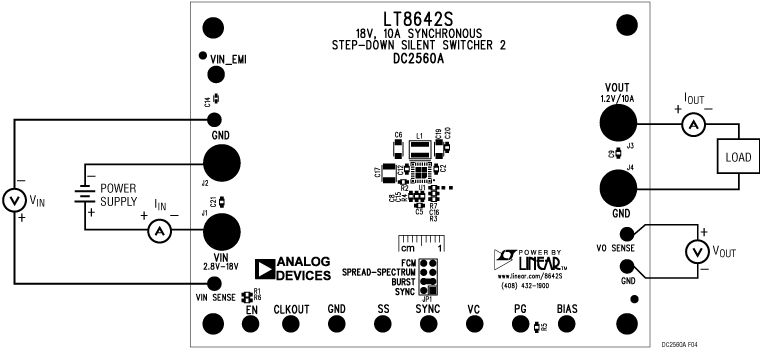

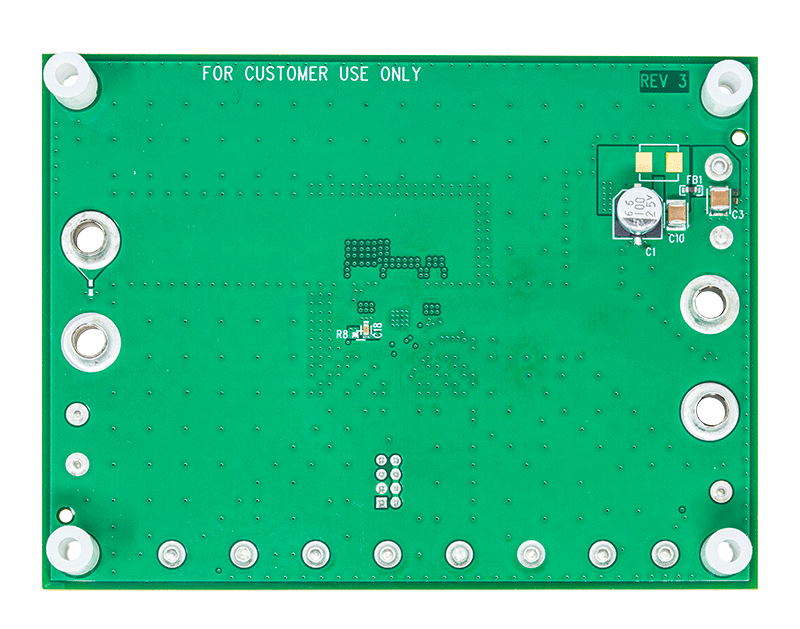

DC2560A Evaluation Board DC2560A Evaluation Board - Top View DC2560A Evaluation Board - Bottom View DC2560A_UG-1380
