LT3502

製造中

2mm×2mm DFNおよびMS10パッケージの1.1MHz/2.2MHz、500mA降圧スイッチング・レギュレータ

データシート
製品セレクション・テーブル
製品モデル
16
1Ku当たりの価格
最低価格：$2.35
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電圧範囲：3V～40V
  • 出力電流：500mA
  • スイッチング周波数：2.2MHz（LT3502A）、1.1MHz（LT3502）
  • 帰還電圧：800mV
  • 短絡に対する耐性あり
  • ソフトスタート
  • 低いシャットダウン電流：<2μA
  • 内部補償
  • 昇圧ダイオード内蔵
  • 熱特性が改善された2mm×2mm 8ピンDFNパッケージと10ピンMS10パッケージ
LT3502
2mm×2mm DFNおよびMS10パッケージの1.1MHz/2.2MHz、500mA降圧スイッチング・レギュレータ
3.3V Step-Down Converter LT3502A 12VIN Efficiency Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 3

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ 1
LTC4359
新規設計に推奨 逆入力保護機能を備えた理想ダイオード・コントローラ
サージ・ストッパ、過電圧および過電流保護 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
デジタル温度センサー 1
LTC2991
新規設計に推奨 I2C インタフェース搭載のオクタル電圧、電流、温度モニタ
デュアル電源モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 3

下記製品はLTspiceで使用することが出来ます。:

  • LT3502
  • LT3502A
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1221B

LT3502EDC Demo Board | 1.1MHz, 500mA Step-Down Regulator

今すぐ購入 詳細を表示

製品詳細

Demo circuit DC1221B is a monolithic step-down DC/DC switching regulator featuring the LT3502. The demo circuit is designed for 3.3V output from a 4.5V to 40V input. The wide input range of the LT3502 allows a variety of input sources including automotive batteries and 24V industrial supplies. The high switching frequency allows the use of tiny, low cost external components. The current mode control scheme creates fast transient response and good loop stability. The boost diode is internal to reduce component count. The SHDN pin can also be used to program soft start. In this mode, the SHDN pin is driven through an external RC filter to create a voltage ramp on this pin. The soft start function reduces the input current surge during start-up. Cycle by cycle current limit and frequency foldback provide the protection against shorted outputs. DA pin can further protect the silicon under fault conditions by sensing the diode current.





eval board
schematic 2
DC1089B

LT3502AEDC Demo Board | 7V to 40V Input to 5V at 500mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1089 is a monolithic step-down DC/DC switching regulator featuring the LT3502A. The demo circuit is designed for 5V output from a 7V to 40V input. The wide input range of the LT3502A allows a variety of input sources including automotive batteries and 24V industrial supplies. The high switching frequency allows the use of tiny, low cost external components. Constant switching frequency above the AM band avoids interfering with radio reception. The current mode control scheme creates fast transient response and good loop stability. The boost diode is internal to reduce component count. The SHDN pin can also be used to program soft start. In this mode, the SHDN pin is driven through an external RC filter to create a voltage ramp on this pin. The soft start function reduces the input current surge during start-up. Cycle by cycle current limit and frequency foldback provide the protection against shorted outputs. DA pin can further protect the silicon under fault conditions by sensing the diode current.



eval board
schematic 3
schematic 4
DC1221A

LT3502EDC Demo Board | 1.1MHz, 500mA Step-Down Regulator in DFN

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1221 is a monolithic step-down DC/DC switching regualtor featuring the LT3502. The demo circuit is designed for 3.3V output from a 5V to 40V input. The wide input range of the LT3502 allows a variety of input sources including automotive batteries and 24V industrial supplies.
DC1221B
LT3502EDC Demo Board | 1.1MHz, 500mA Step-Down Regulator

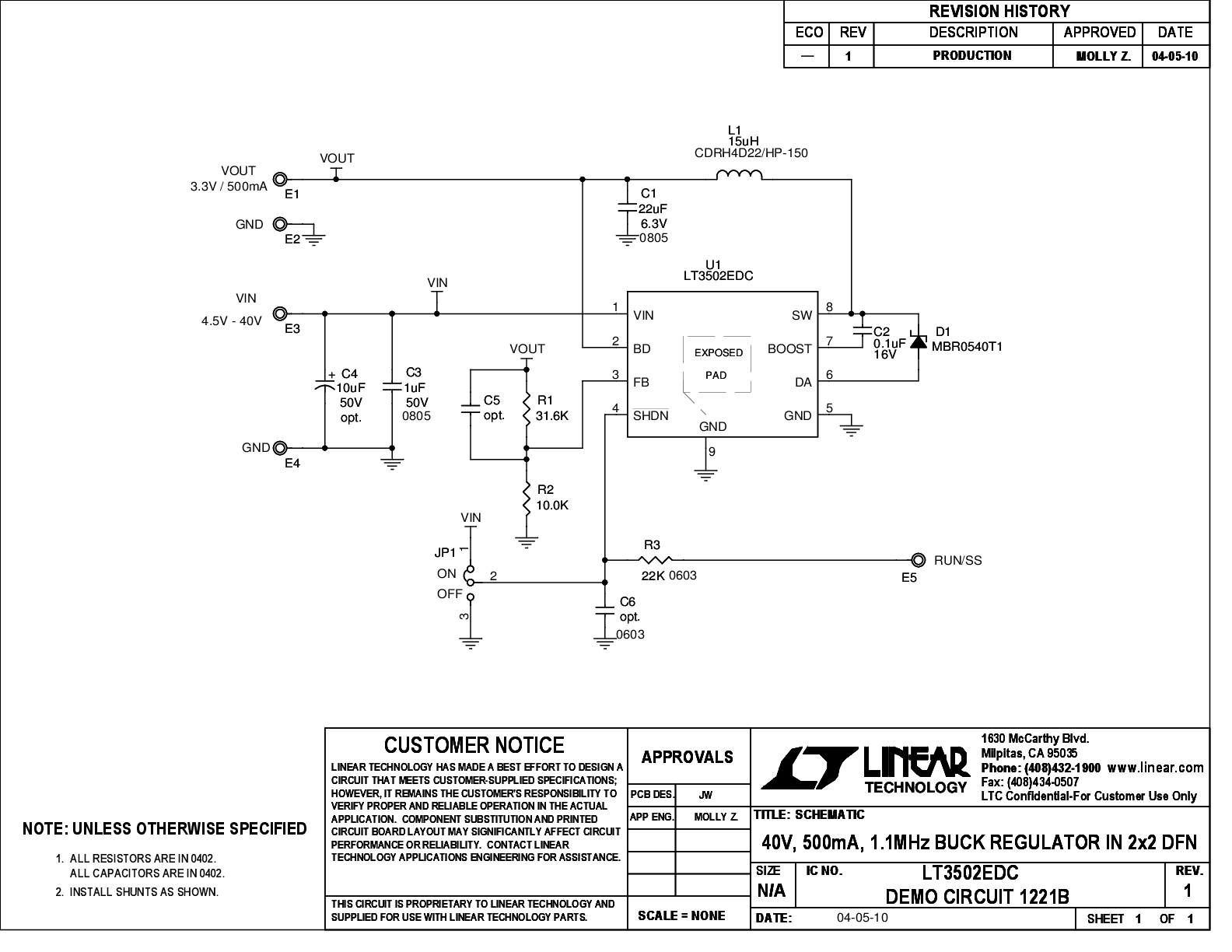

DC1221B - Schematic
DC1089B
LT3502AEDC Demo Board | 7V to 40V Input to 5V at 500mA

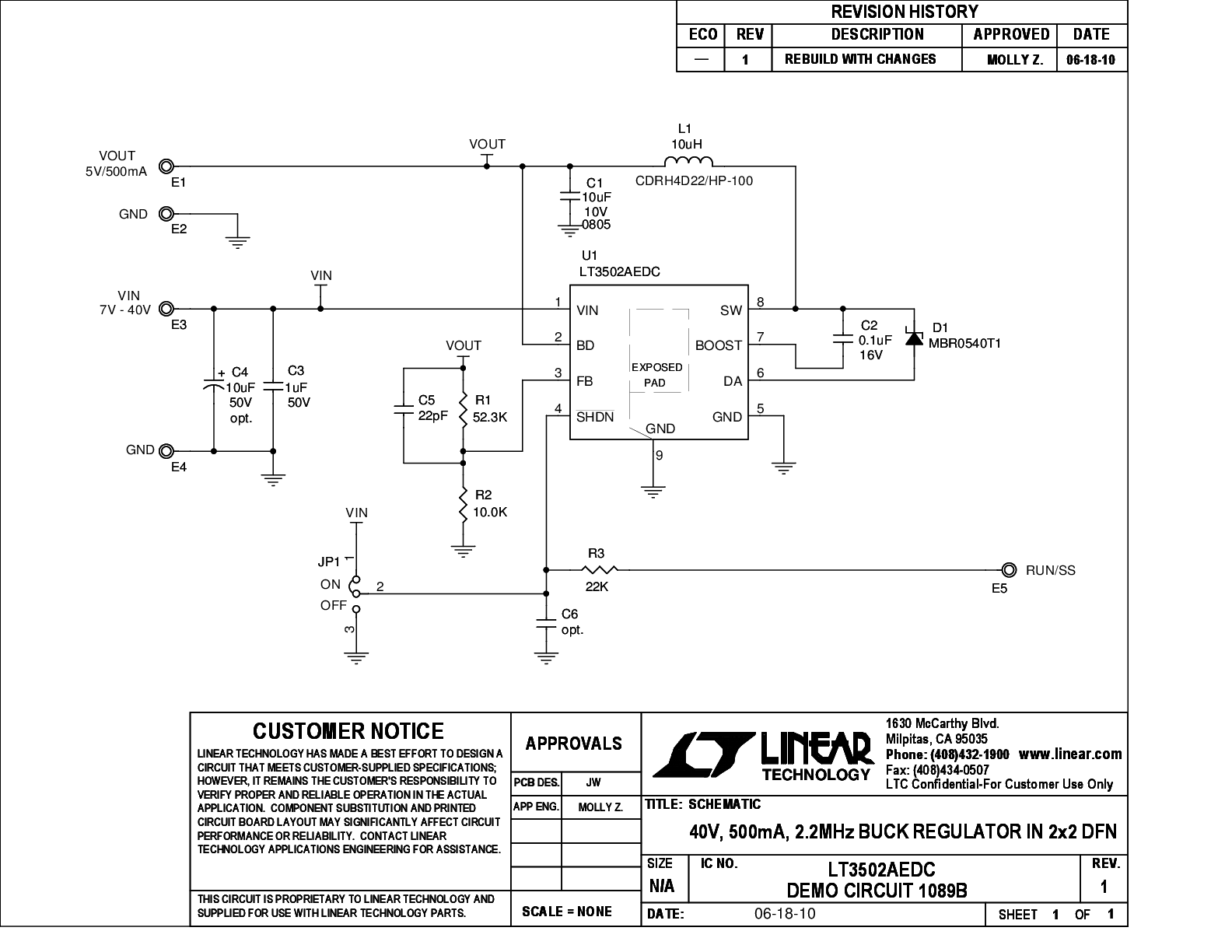

DC1089B - Schematic
DC1221A
LT3502EDC Demo Board | 1.1MHz, 500mA Step-Down Regulator in DFN

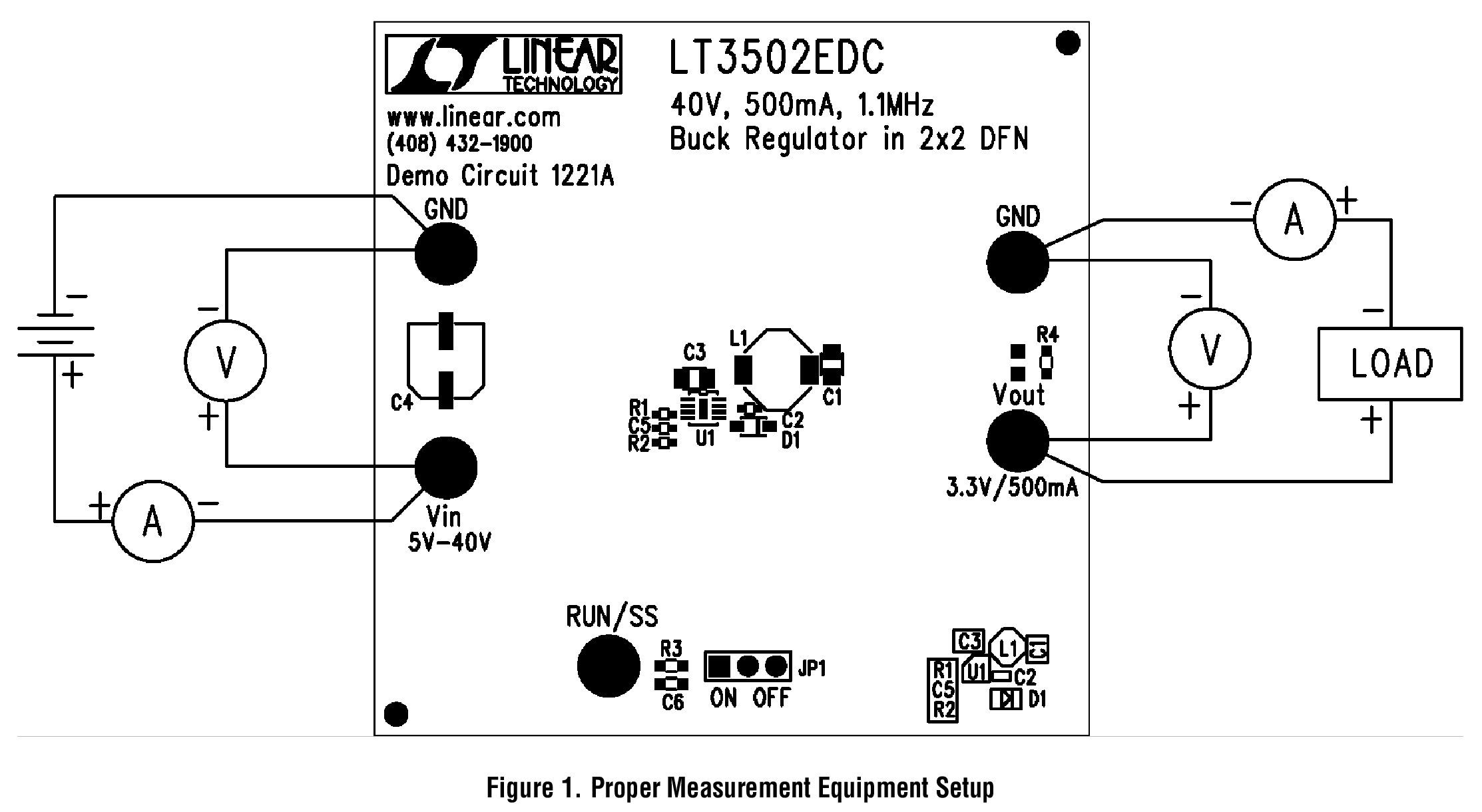

DC1221A - Schematic DC1221A - Demo Board Image

リファレンス・デザイン

Figure 1. EVAL-CN0506-FMCZ Simplified Block Diagram (All Connections and Decoupling Not Shown)
Figure 1. EVAL-CN0506-FMCZ Simplified Block Diagram (All Connections and Decoupling Not Shown)
EVAL-CN0506-FMCZ Evaluation Board
EVAL-CN0506-FMCZ Evaluation Board - Top View
EVAL-CN0506-FMCZ Evaluation Board - Bottom View
CN0506 Circuits from the Lab®

10Mbps/100Mbps/1000Mbps のデュアル・チャンネル、低消費電力産業用イーサネット PHY ※Rev.０を翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • RGMII、RMII、およびMIIモードをサポート
  • デュアル・ポートにより、リング型またはライン型のトポロジが可能
  • 1000Mbspsで154mのケーブルを駆動可能
CN0506
10Mbps/100Mbps/1000Mbps のデュアル・チャンネル、低消費電力産業用イーサネット PHY ※Rev.０を翻訳したものです。最新版は英語資料をご覧ください。
Figure 1. EVAL-CN0506-FMCZ Simplified Block Diagram (All Connections and Decoupling Not Shown)
EVAL-CN0506-FMCZ Evaluation Board
EVAL-CN0506-FMCZ Evaluation Board - Top View
EVAL-CN0506-FMCZ Evaluation Board - Bottom View
