ADP124

新規設計に推奨

リニア・レギュレータ、500mA、5.5V入力、低静止電流、CMOS、31種の固定出力電圧

データシート (Rev. D)

製品セレクション・テーブル

製品モデル: 13
1Ku当たりの価格: 最低価格：$0.54

Viewing:

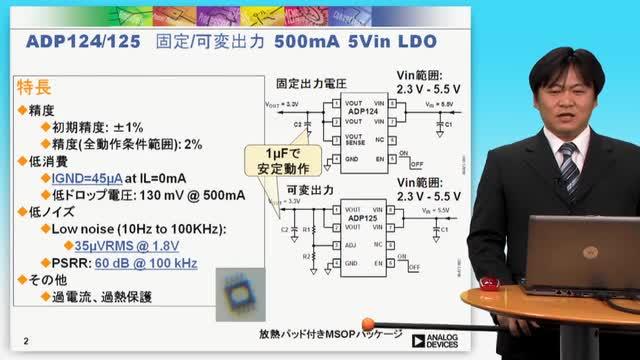

製品の詳細

入力電圧範囲：2.3V～5.5V
最大連続出力電流：500mA
固定出力および調整出力電圧バージョン
初期精度：1％
1.75V～3.3V間に最大31種類の固定電圧出力オプションを用意
出力電圧調整可能範囲：0.8V～5.0V

非常に低いドロップアウト電圧：130mV
低静止電流：45μA
低シャットダウン時電流：1μA以下
優れたPSRR性能：60dB＠100kHz
優れた負荷 / ラインの過渡応答

詳細はデータシートをご参照ください。

製品モデル: 13
1Ku当たりの価格: 最低価格：$0.54

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
ADP124ACPZ-1.8-R7	8-Lead LFCSP (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP124ACPZ-2.8-R7	8-Lead LFCSP (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP124ACPZ-2.9-R7	8-Lead LFCSP (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP124ACPZ-3.0-R7	8-Lead LFCSP (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP124ACPZ-3.3-R7	8-Lead LFCSP (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP124ARHZ-1.8-R7	8-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP124ARHZ-2.5-R7	8-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP124ARHZ-2.7-R7	8-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP124ARHZ-2.8-R7	8-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP124ARHZ-2.85-R7	8-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP124ARHZ-2.9-R7	8-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP124ARHZ-3.0-R7	8-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP124ARHZ-3.3-R7	8-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

8 8, 2022 - 22_0192 Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
		PCN22_0192_Form Material_Report Detailed Change Description Qualification Results Summary
ADP124ACPZ-1.8-R7	製造中
ADP124ACPZ-2.8-R7	製造中
ADP124ACPZ-2.9-R7	製造中
ADP124ACPZ-3.0-R7	製造中
ADP124ACPZ-3.3-R7	製造中
10 18, 2016 - 16_0036 Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products
		PCN16_0036_Form Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary Test Correlation Report
ADP124ACPZ-1.8-R7	製造中
ADP124ACPZ-2.8-R7	製造中
ADP124ACPZ-2.9-R7	製造中
ADP124ACPZ-3.0-R7	製造中
ADP124ACPZ-3.3-R7	製造中
8 6, 2014 - 13_0244 Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China
		PCN13_0244_Form Material_Report Detailed Change Description Qualification Results Summary Test Correlation Report
ADP124ACPZ-1.8-R7	製造中
ADP124ACPZ-2.8-R7	製造中
ADP124ACPZ-2.9-R7	製造中
ADP124ACPZ-3.0-R7	製造中
ADP124ACPZ-3.3-R7	製造中
1 5, 2015 - 14_0246 Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices
		PCN14_0246_Form Material_Report Detailed Change Description Qualification Results Summary
ADP124ARHZ-1.8-R7	製造中
ADP124ARHZ-2.5-R7	製造中
ADP124ARHZ-2.7-R7	製造中
ADP124ARHZ-2.8-R7	製造中
ADP124ARHZ-2.85-R7	製造中
ADP124ARHZ-2.9-R7	製造中
ADP124ARHZ-3.0-R7	製造中
ADP124ARHZ-3.3-R7	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

デバイス・ドライバ 1

ADP150 Regulator Fixed Voltage Linux Driver

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
LT1763	新規設計に推奨	500mA、低ノイズ、LDOマイクロパワー・レギュレータ
LT3085	新規設計に推奨	抵抗1本で調整可能な500mA、低損失レギュレータ

ツールおよびシミュレーション

LTspice 1

ADP124 - LDO Linear Regulators

下記製品はLTspiceで使用することが出来ます。:

ADP124-1.8
ADP124-2.5
ADP124-2.7
ADP124-2.8
ADP124-2.85
ADP124-2.9
ADP124-3.0
ADP124-3.3

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

評価用キット

Arduino（アルドゥイーノ）フォーム・ファクタ互換のARM Cortex-M3開発支援プラットフォーム

今すぐ購入詳細を表示

機能と利点

ArduinoとPMODフォームファクターに対応
低消費電力のARM Cortex M3
オープンソースIDEツール
外部デバッガー／エミュレーター・ツールが不要

製品詳細

EVAL-ADICUP360は、ArduinoとPMODに対応したフォームファクター開発支援用ボードです。このボードは、オープンソースのEclipseをベースとするインタラクティブな開発環境（IDE）であり、無料でダウンロード可能な、CrossCore Embedded Studioを用いています。プラットフォームには多数のハードウェアやソフトウェアのプロジェクト例が入っており、利用できるすべてのエコシステムを使って、システムやソリューションの試作／開発が容易にできます。

EVAL-ADICUP360は、オンボードのメインデバイスとしてADuCM360 Arm Cortex-M3を用いています。チップにはデュアル24ビット・シグマ・デルタ・コンバータが集積されており、デジタル、アナログ両方のアプリケーションで非常に柔軟に利用できます。

資料

EVAL-ADICUP360 Design & Integration Files
1.19 M

EVAL-ADICUP360 User Guide

ソフトウェア

Download Software - Analog Devices ADuCM36x Device Support and Examples

Example Projects using ADICUP360

ADP124 Evaluation Board

今すぐ購入詳細を表示

機能と利点

Two fully assembled and tested evaluation boards per kit
Full set of IC voltage options in each kit
3 samples of each IC voltage option packed in separate antistatic bags
Kit allows the user to quickly evaluate all IC voltage options
Only need to order one kit per product family

製品詳細

This product has individual evaluations boards at specific voltages or with specific features as well as the RedyKit™. The RedyKit simplifies product evaluation by providing two assembled and tested evaluation boards, plus a full set of product (voltage) options for an IC regulator. All the IC options come sorted and stored in the kit with the Analog Devices part number clearly printed on each antistatic zip-top bag.

Simple device measurements such as line and load regulation, dropout, and ground current can be demonstrated with just a single voltage supply, a voltmeter, a current meter, and load resistors.
