ADMV1014

新規設計に推奨

24 GHz ～ 44 GHz、広帯域、マイクロ波ダウンコンバータ

データシート (Rev. B)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$99.97
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広帯域 RF 入力周波数範囲: 24 GHz ～ 44 GHz
  • 2 つのダウンコンバージョン・モード
    • RF からベースバンド I/Q に直接変換
    • コンプレックス IF へのダウンコンバージョンのイメージ除去
  • LO入力周波数範囲: 5.4 GHz ～ 10.25 GHz
  • 最大 41 GHz の LO 4逓倍器
  • 50 Ω のシングルエンド RF 入力およびコンプレックス IF 出力に整合
  • 100 Ω に整合したバランス LO 入力または 50 Ω シングル・エンド LO 入力のオプションから選択可能
  • コモンモード電圧レベルが出力調整可能な、100 Ω バランス・ベースバンド I/Q 出力インピーダンス
  • イメージ除去の最適化
  • ミキサーの入力電力を設定するための 2 乗検波パワー・ディテクタ
  • レシーバー電力制御用の可変減衰器
  • 4 線式 SPI インターフェースを介してプログラム可能
  • 32 端子、5 mm × 5 mm LGA パッケージ
ADMV1014
24 GHz ～ 44 GHz、広帯域、マイクロ波ダウンコンバータ
ADMV1014 Functional Block Diagram ADMV1014 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

デザイン・ノート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 2

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
LDOプラス 1
LT3042
新規設計に推奨 20V、200mA、超低ノイズ、超高PSRRのRFリニア・レギュレータ
シングル‐チャンネル電圧出力D/Aコンバータ 1
AD5601
製造中 8ビットnanoDAC®、2.7～5.5V、100µA未満、SPIインターフェース付き、LFCSPおよびSC70パッケージ
フラクショナル N PLL 6
ADF4372
新規設計に推奨 VCO内蔵マイクロウェーブ広帯域シンセサイザ
ADF4371
新規設計に推奨 VCO 内蔵マイクロウェーブ広帯域シンセサイザ
ADF5610
製造中止 VCO内蔵マイクロウェーブ広帯域シンセサイザ
HMC704
最終販売 フラクショナルN PLL、8 GHz、19ビット
ADF5356
新規設計に推奨 VCO 内蔵マイクロ波広帯域シンセサイザ
ADF5355
新規設計に推奨 マイクロウェーブ広帯域シンセサイザ、VCO内蔵
マイクロ波とミリ波のTx/Rx 2
HMC8100
新規設計に推奨 800 MHz ～ 4000 MHz 中間周波数レシーバ
HMC8200
新規設計に推奨 800 MHz ～ 4000 MHz 中間周波数トランスミッタ
正電圧のリニア電圧レギュレータ（LDO） 4
ADM7172
新規設計に推奨 6.5V、2A、超低ノイズ、高PSRR、高速過渡応答CMOS LDO
ADM7170
新規設計に推奨 6.5V、500mA、超低ノイズ、高PSRR、高速過渡応答CMOS LDO
ADP7102
新規設計に推奨 リニア・レギュレータ（LDO）、20V、300mA、CMOS、低ノイズ
LT3045
新規設計に推奨 20V、500mA、超低ノイズ、超高PSRRのリニア・レギュレータ
標準の高速A/Dコンバータ 1
AD9208
新規設計に推奨 A/Dコンバータ、14ビット、3GSPS、 デュアル、JESD204B
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Sパラメータ 1

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADMV1014

ADMV1014 評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • ADMV1014 用のフル機能評価用ボード
  • SPI 制御用のオンボード USB を内蔵
  • 5V 動作
  • SPI 制御用 ACE ソフトウェア・インターフェース

製品詳細

ADMV1014 は、シリコン・ゲルマニウム（SiGe）設計の、広帯域マイクロ波ダウンコンバータです。ポイント to ポイント・マイクロ波無線設計に最適化され、24.5 GHz ～ 43.5 GHz の周波数範囲で動作します。

このダウンコンバータには 2 つの周波数変換モードがあります。このデバイスは、ベースバンドの同相／直交（I/Q）出力信号へのダイレクトな直交復調だけでなく、中間周波数（IF）複素出力の搬送波周波数へのイメージ除去のダウンコンバージョンも可能です。ベースバンド出力は DC カップリングで接続できます。より一般的なのは、適切な復調精度にするためにハイパス・コーナ周波数が十分に低い状態で AC 結合する方法です。シリアル・ポート・インターフェース（SPI）によって直交位相の微調整が可能となり、I/Q 復調の性能を最適化できます。また、ベースバンド I/Q 出力をディスエーブルすることもできます。この場合はオンチップ・アクティブ・バランを介して I/Q 信号の受け渡しを行い、2 つのシングルエンド直交コンプレックス IF 出力を 800 MHz ～ 6000 MHz の間で提供します。イメージ除去のダウンコンバータとして使用する場合、不要なイメージの項は通常、希望のサイドバンドより少なくとも 30 dBc まで低減されます。ADMV1014 は、柔軟な局部発振器（LO）システムを提供します。ここに含まれる周波数 4 逓倍器のオプションにより、24.5 GHz ～ 44 GHz の無線周波数（RF）の入力範囲をカバーする、21.6 GHz ～ 41 GHz の LO 入力周波数に対応します。2 乗検波パワー・ディテクタは、ミキサーに入力される電力レベルを監視するために提供されます。検出器の出力を利用して、外部オペアンプ誤差の積分回路オプによる RF 入力可変減衰器のクローズドループ制御を提供可能です。

ADMV1014 ダウンコンバータは、小型の熱強化型 5 mm × 5 mm フリップチップ CSP パッケージに収容されています。ADMV1014 は −40°C ～ +85°C のケース温度範囲で動作します.

ADMV1014-EVALZ 評価用ボードには、マイクロコントローラ付き ADMV1014、低ドロップアウト（LDO）レギュレータ、および ADMV1014 を素早く簡単に評価するための nanoDAC® が内蔵されています。マイクロコントローラでは、分析、制御、評価（ACE） ソフトウェアにより ADMV1014 レジスタマップを設定できます。LDO レギュレータは ADMV1014 は単電源による駆動を可能とし、正常に電源リップル除去します。nanoDAC により外部電源を使用せずに、ADMV1014 のミキサーに送られる RF 電力を減衰させることができます。

ADMV1014 の詳細については、ADMV1014 のデータシートを参照してください。この評価用ボードを使用する際は必ず、この ADMV1014-EVALZ 評価用ボードのユーザー・ガイドと併せてこのデータシートを参照してください。
EVAL-ADMV1014
ADMV1014 評価用ボード

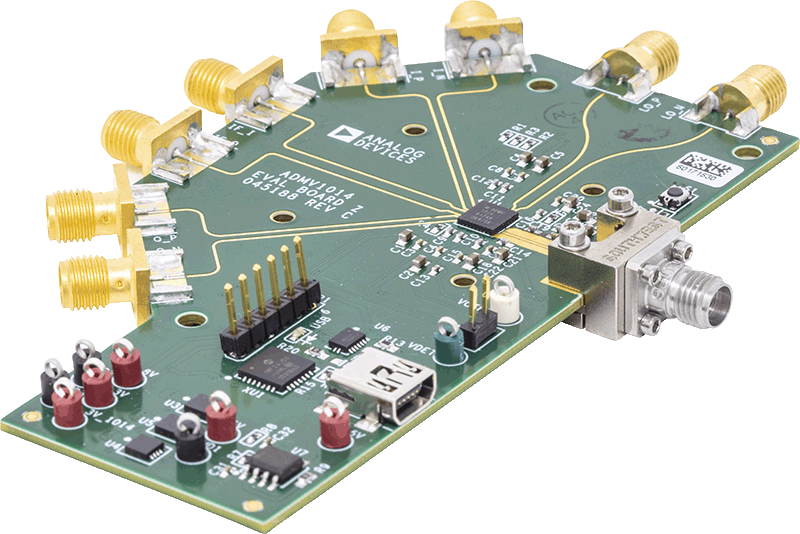

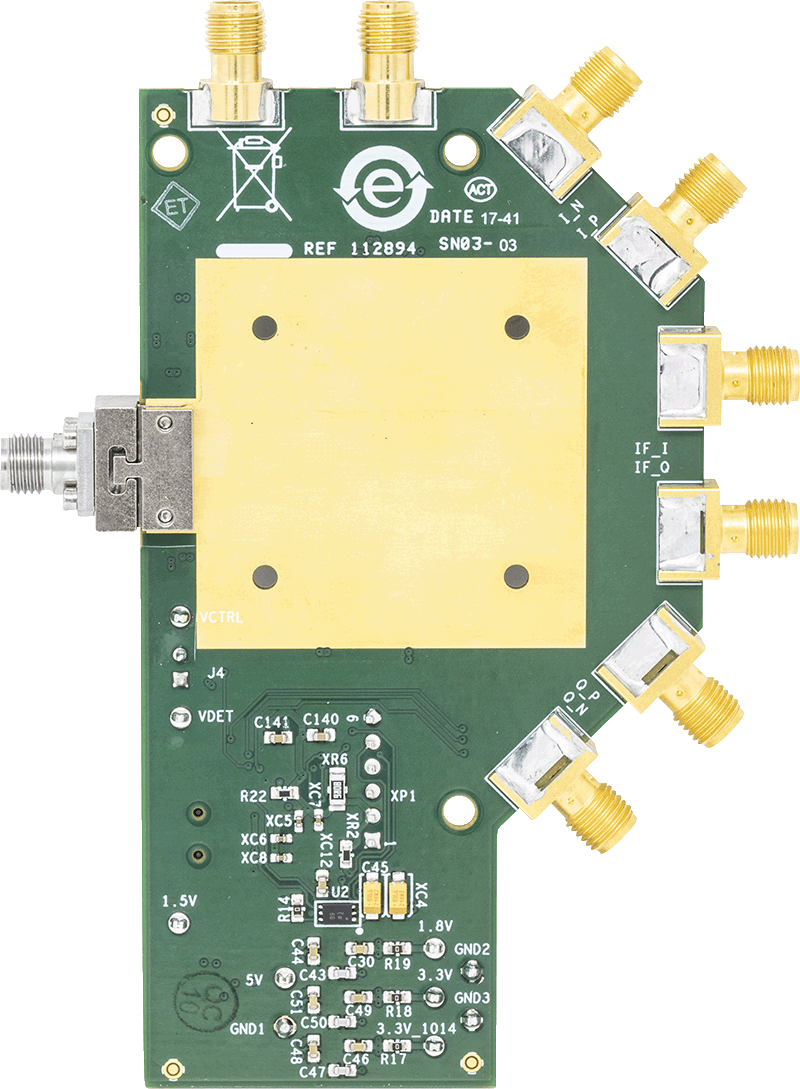

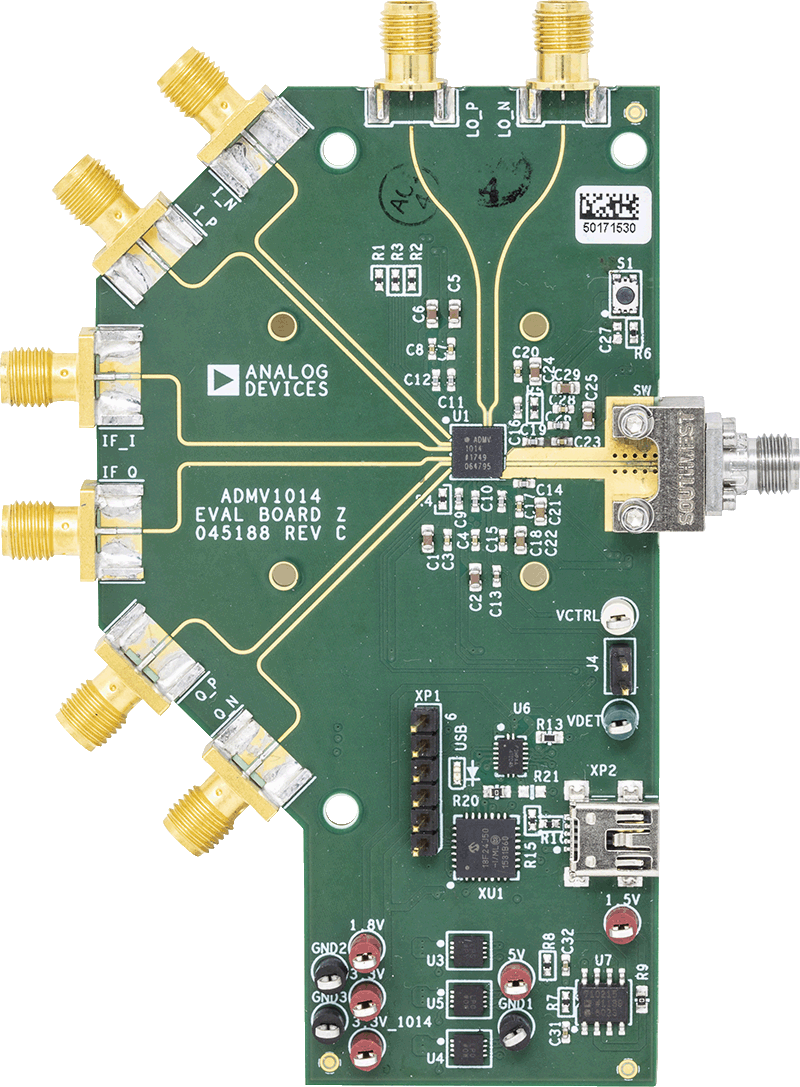

ADMV1014 Evaluation Board ADMV1014 Evaluation Board ADMV1014 Evaluation Board
