ADM2865E

新規設計に推奨

5.7kV実効値、信号／電源絶縁型RS-485トランシーバー、±15kV IEC ESD対応

データシート (Rev. D)

製品セレクション・テーブル

製品モデル: 2
1Ku当たりの価格: 最低価格：$6.84

Viewing:

製品の詳細

5.7kV実効値、絶縁型RS-485/RS-422トランシーバー
低EMI放射機能を内蔵した絶縁型DC/DCコンバータ
EN55032クラスBに適合、2層PCBのマージン
ケーブル反転スマート機能
- 完全なレシーバー・フェイルセーフ機能を維持しながら、A/B/Y/Zバス・ピンの逆ケーブル接続を修正
RS-485 A/B/Y/ZピンでのESD保護
- ≥±12kV IEC61000-4-2の接触放電
- ≥±15kV IEC61000-4-2の空気放電
高速データ・レート：25Mbps（ADM2865E/ADM2867E）
EMIコントロールでは、500kbpsの低速データ・レート（ADM2861E/ADM2863E）
柔軟な電源
- 3V～5.5Vの入力V_CC電源
- 1.7V～5.5VのロジックV_IO電源
- V_SELピンで、5V（V_CC > 4.5V）または3.3VのV_ISO電源を選択

5V V_ISOでPROFIBUSに準拠
広い動作温度範囲：－40°C～ +105°C
高いコモンモード過渡耐圧：250kV/μs
短絡、オープン・サーキット、フローティング入力レシーバーのフェイルセーフ機能
196個のバス・ノードに対応（レシーバーの入力インピーダンスは72kΩ）
ホット・スワップのサポート（グリッチ・フリーのパワーアップ／パワーダウン）
安全と規制に関する認定（申請中）
CSA Component Acceptance Notice 5A、DIN V VDE V 0884-11、UL 1577、CQC11-471543-2012、IEC 61010-1
沿面距離と隙間>8.0mmの28ピン精細ピッチSOIC_Wパッケージ（10.15mm × 10.05mm）

製品モデル: 2
1Ku当たりの価格: 最低価格：$6.84

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
ADM2865EBRNZ	28-Lead SOIC (Wide, Finer Pitch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM2865EBRNZ-RL7	28-Lead SOIC (Wide, Finer Pitch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
シングル・チャンネルA/Dコンバータ 3
AD4000	製造中	16ビット、2MSPS/1MSPS/500kSPS、高精度疑似差動SAR ADC
AD4004	新規設計に推奨	16ビット、2MSPS/1MSPS/500kSPS、高精度疑似差動SAR ADC
AD4008	新規設計に推奨	16ビット、2MSPS/1MSPS/500kSPS、高精度疑似差動SAR ADC
パワー・スイッチ内蔵型降圧レギュレータ 1
ADP2384	新規設計に推奨	ステップダウンDC-DCレギュレータ、20V、4A、同期型

高精度マイクロコントローラ 2
ADuCM3027	新規設計に推奨	ARM Cortex-M3 MCU、超低消費電力、パワー・マネージメントと128 KB組込みフラッシュ・メモリ内蔵
ADuCM3029	新規設計に推奨	ARM Cortex-M3 MCU、超低消費電力、パワー・マネージメントと256 KB組込みフラッシュ・メモリ内蔵
超低消費電力マイクロコントローラ 1
ADuCM4050	新規設計に推奨	パワー・マネージメントを統合した超低消費電力 ARM Cortex-M4F MCU

ツールおよびシミュレーション

IBISモデル 1

ADM2865E IBIS Model

評価用キット

±15kVのIEC ESD性能を備えた実効値5.7kVのADM2865E信号／電源絶縁型RS-485トランシーバーの評価

今すぐ購入詳細を表示

機能と利点

ADM2865Eの評価を簡略化

25Mbps、絶縁型半二重RS-485トランシーバー

EN 55032/CISPR 32クラスB EMI放射に準拠した2層PCB
沿面距離およびクリアランス8.3mmの、28ピンSOIC_W_FPパッケージ（10.15mm × 10.05mm）用フットプリント
5Vまたは3.3V構成での評価を簡略化する、ジャンパ・オプション付きADP7104 LDOレギュレータを内蔵
最低1.7VまでのI/Oノード接続に対応する、フレキシブルな低電圧VIO電源
絶縁型電源オプションを3.3Vまたは5Vより選択可能
RS-485 A/BピンでのESD保護

IEC 61000-4-2接触放電：≥±12kV
IEC 61000-4-2気中放電：≥±15kV

高速25Mbps TxD入力信号用SMAコネクタ
TxD信号を提供するLTC6900オシレータをオプションで内蔵
スクリュー端子ブロックにより、電源、デジタル信号、RS-485信号に接続可能
デジタル入力信号の有効化／無効化をジャンパで選択可能
ループバック・テストおよび終端用の抵抗とフットプリント
すべての信号に測定用のテスト・ポイント

製品詳細

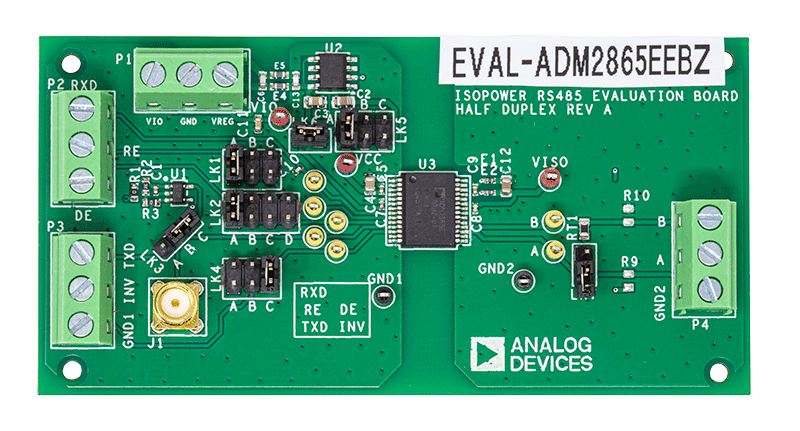

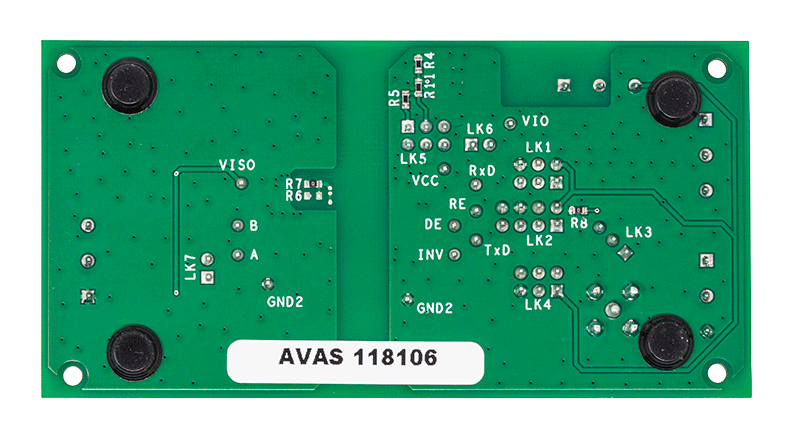

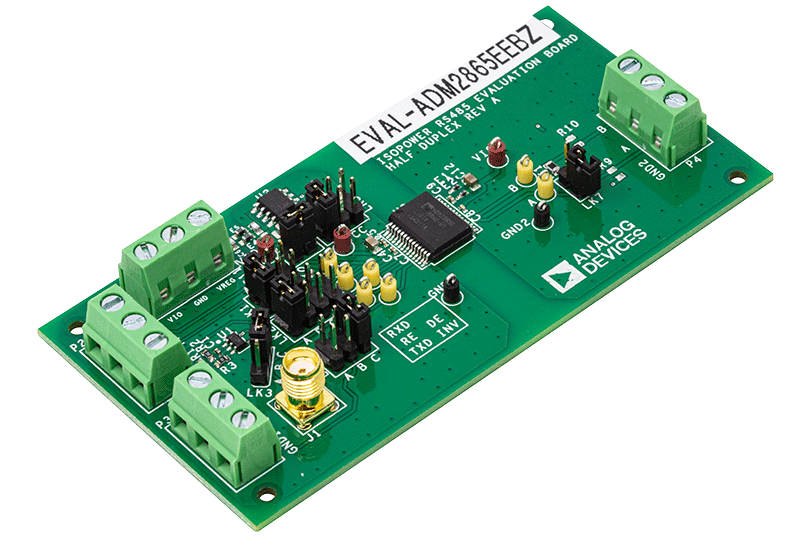

EVAL-ADM2865EEBZを使用することで、実効値5.7kVのADM2865E信号／電源絶縁型半二重RS-485トランシーバーを個別に、簡単かつ効率的に評価することができます。ADM2865Eトランシーバーは、フットプリントが小さい10.15mm × 10.05mm、28ピン、スモール・アウトライン、ワイド・ボディ、精細ピッチ（SOIC_W_FP）パッケージで提供されます。

ADM2865Eには、絶縁型DC/DCコンバータが内蔵されているため、追加のICを必要とせずにデバイスの絶縁側に電力を供給することができます。

内蔵のADP7104低ドロップアウト（LDO）レギュレータは、3.3V～20Vの入力電圧を受け取り、ADM2865EのV_CCピン向けに選択可能な3.3Vまたは5V電源への電圧を調整します。LDOレギュレータはバイパスされ、ADM2865EのV_CCピンに直接電力を供給できます。

評価用ボードのスクリュー端子コネクタにより、ADM2865Eの柔軟なV_IOロジック電源ピンに接続できます。この接続により、ADM2865Eは1.7V〜5.5Vのデジタル入出力（I/O）電圧で動作し、1.8Vまたは2.5V電源を使用するノードと通信できます。また、V_IOピンにはADP7104安定化電源からも電力を供給できます。

デジタル信号およびRS-485バス信号には、各評価用ボードのスクリュー端子コネクタを介して簡単にアクセスできます。各デジタル入力は、内蔵のジャンパ・オプションを介して構成できます。

送信データ入力（T×D）信号をADM2865Eに提供する方法は、他にもあります。評価用ボードはそれぞれLTC6900発振器を内蔵しており、1kHz〜12.5MHzの範囲内のT×Dデジタル入力にクロック信号を提供するよう、オプションで構成できます。信号の完全性を最適化するには、内蔵のサブミニチュア・バージョンA（SMA）コネクタを使用して、外部データ信号を最高25Mbpsの高データ・レートで接続します。

EVAL-ADM2865EEBZには、ADM2865E実効値5.7kV絶縁型RS-485トランシーバーが搭載されています。EVAL-ADM2865EEBZは、U3に搭載された絶縁型RS-485デバイスが異なる他は、EVAL-ADM2565EEBZとまったく同じです。

ADM2865Eの詳細については、ADM2865Eのデータシートを参照してください。EVAL-ADM2865EEBZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
