ADF4378

新規設計に推奨

VCOと確定的汎用パルス・リタイマーを内蔵したマイクロ波広帯域シンセサイザ

高性能データ・コンバータのクロック供給アプリケーション向けに800MHz～12.8GHzの範囲で動作する、SYSREFリタイマー搭載のインテジャーN PLL/VCO

データシート (Rev. A)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$116.63
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 出力周波数範囲：800MHz～12.8GHz
  • ジッタ = 18fsRMS（統合帯域幅：100Hz～100MHz）
  • ジッタ = 27fsRMS（ADC S/N比法）
  • 広帯域ノイズ・フロア：-160dBc/Hz @12GHz
  • PLL仕様：
    • -239dBc/Hz：正規化された帯域内位相ノイズ・フロア
    • -147dBc/Hz：正規化された帯域内1/fノイズ
    • 位相検出器周波数：最大500MHz
    • リファレンス入力周波数：最大1GHz
    • PFDスプリアス（代表値）：-100dBc
  • 出力遅延の仕様情報：
    • 部品間標準偏差：3ps
    • 温度ドリフト：0.03ps/℃
    • 調整ステップ・サイズ：<+/-0.1ps
  • マルチチップ出力位相アライメント
  • リタイミングされるLVDS SYSREF出力
  • 3.3Vおよび5Vの電源
  • 7mm x 7mm 48ピンLGA
ADF4378
VCOと確定的汎用パルス・リタイマーを内蔵したマイクロ波広帯域シンセサイザ
ADF4378 Functional Block Diagram ADF4378 Pin Configuration ADF4378 Chip
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 2

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
正電圧のリニア電圧レギュレータ（LDO） 4
ADM7150
新規設計に推奨 リニア・レギュレータ（LDO）、800 m A、超低ノイズ/高PSRR
ADM7151
新規設計に推奨 リニア・レギュレータ（LDO）、800m、出力電圧調整可能、超低ノイズ / 高PSRR
LT3041
新規設計に推奨 20V、1A、超低ノイズ、超高PSRRのVIOC制御搭載リニア電圧レギュレータ
LT3045
新規設計に推奨 20V、500mA、超低ノイズ、超高PSRRのリニア・レギュレータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

ADIsimPLL™

ADIsimPLLは、アナログ・デバイセズの新しい高性能PLL製品の迅速で信頼性の高い評価を可能にします。これは、現在利用できる最も包括的なPLLシンセサイザ設計およびシミュレーション・ツールです。実施されるシミュレーションには、PLL性能に影響を与える重要な非線形効果がすべて含まれます。ADIsimPLLは、設計プロセスから1回以上の反復作業を削除し、設計から市場投入までの時間を短縮します。

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADF4378

ADF4378（VCOと確定的汎用パルス・リタイマーを内蔵したマイクロ波広帯域シンセサイザ）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • VCO内蔵のADF4378周波数シンセサイザ、ループ・フィルタ、USBインターフェース、オンボード・リファレンス発振器、伝搬遅延キャリブレーション・パス、および電圧レギュレータが搭載された自己完結型ボード
  • Windows®ベースのソフトウェアを使用するため、シンセサイザの機能をPCから制御可能
  • 6Vの外部電源

製品詳細

EV-ADF4378SD1Zでは、フェーズロック・ループ（PLL）用の電圧制御発振器（VCO）を内蔵したADF4378周波数シンセサイザの性能を評価できます。EV-ADF4378SD1Zの写真については、ユーザ・ガイドの図1を参照してください。EV-ADF4378SD1Zには、VCOを内蔵したADF4378周波数シンセサイザ、USBインターフェース、電源コネクタ、オンボード・リファレンス発振器、伝搬遅延キャリブレーション・パス、およびSMA（Subminiature Version A）コネクタが含まれています。出力は50Ωの伝送ラインとACカップリングされており、50Ωインピーダンス測定器の駆動に適しています。EV-ADF4378SD1Zには SDP-S ボード（このキットには含まれていません）が必要です。SDP-Sによって、ACEソフトウェアを使用したEV-ADF4378SD1Zのソフトウェア・プログラミングが可能になります。

ADF4378周波数シンセサイザの完全な仕様は、アナログ・デバイセズから入手できるADF4378のデータシートに記載されています。EV-ADF4378SD1Z評価用ボードを使用する際は、このユーザ・ガイドと併せてADF4378のデータシートも参照してください。
EVAL-ADF4378
ADF4378（VCOと確定的汎用パルス・リタイマーを内蔵したマイクロ波広帯域シンセサイザ）の性能評価

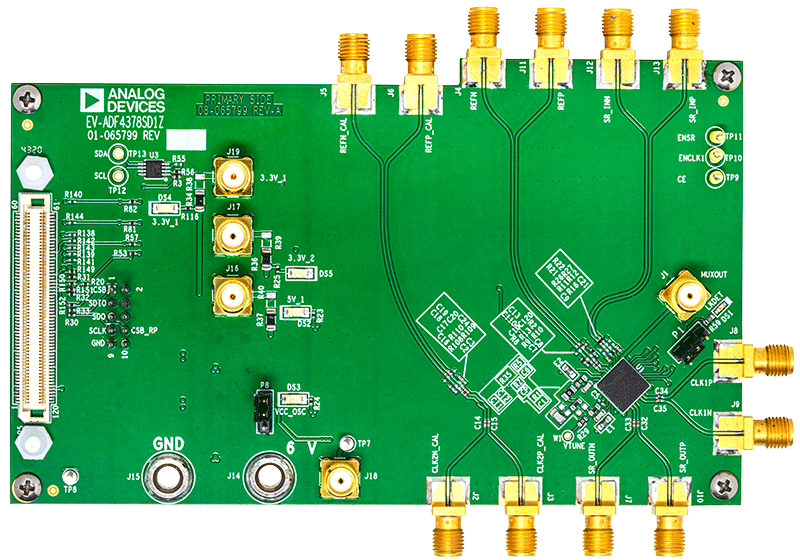

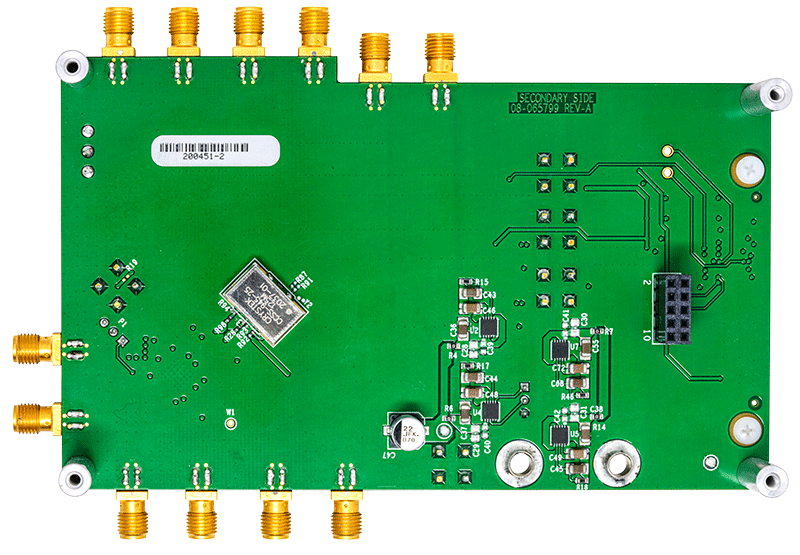

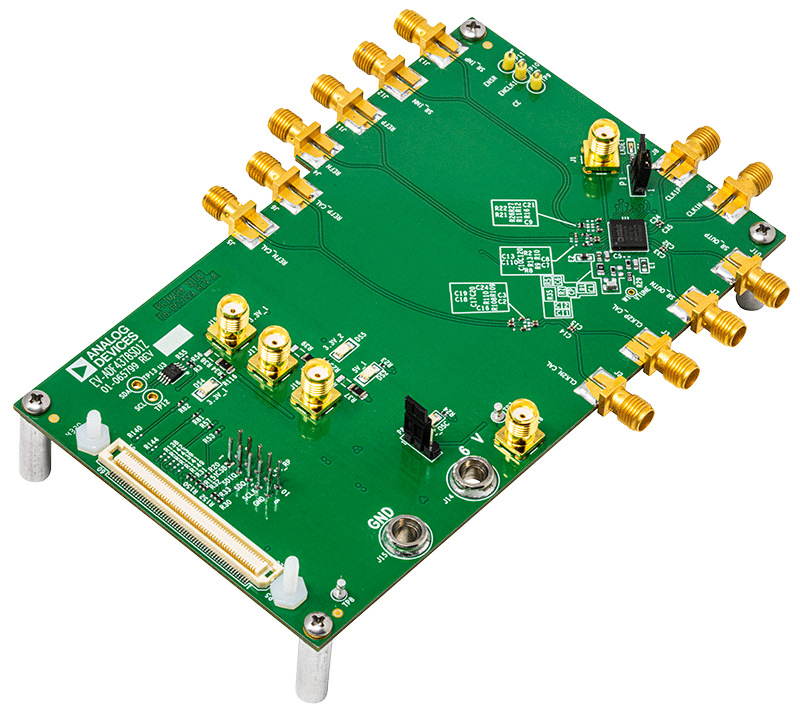

ADF4378SD1Z Evaluation Board - Angle ADF4378SD1Z Evaluation Board - Top ADF4378SD1Z Evaluation Board - Bottom
