ADF4218L
ADF4218L
製造中PLL、低消費電力、インテジャーN、デュアル、RF/IF
- 製品モデル
- 3
- 1Ku当たりの価格
- 最低価格：$3.43
Viewing:
製品の詳細
- 低位相ノイズ
- 別のVpにより電圧調整幅が拡大
- 2.6～3.3Vの単電源
- TSSOPパッケージおよびチップ・スケール・パッケージ
- プログラマブルなチャージ・ポンプ電流
- 低消費電流（全Idd＝7.0mA）
- 1.8Vのロジック・レベルに対応可能
- デュアル係数プリスケーラの分周比を選択可能
- ADF4219Lは、LMX2370の位相ノイズを改善した後継品
ADF4218Lは周波数シンセサイザICで、VCOおよびループ・フィルタと組み合わせて使用すれば、完全なPLL（フェーズ・ロック・ループ）になります。アナログ・デバイセズのこのソリューションにより最新式のLO（局部発振器）が実現し、ワイヤレス環境におけるRF信号のアップコンバージョンとダウンコンバージョンに利用できます。ADF4218LのPLLは、ローノイズのデジタルPFD（位相周波数検出器）、高精度のチャージ・ポンプ、プログラマブルなリファレンス・デバイダ、プログラマブルなAカウンタとBカウンタ、およびデュアル係数プリスケーラ（P/P＋1）で構成されます。
ADF4217LとADF4218Lは、ADF4217とADF4218の消費電力をさらに低減した製品です。TSSOPとMLF（LFCSP）のパッケージ・タイプがあります。またADF4219Lは、ナショナルセミコンダクター社が提供するLMX2370の位相ノイズを低減したピン互換製品です。パッケージ・タイプはTSSOPとMLF（CASON）です。
付属品
- パフォーマンス・グラフ付きの総合データシート
- プレスリリース
- 回路シミュレーション（2002年2月1日リリースのADIsimPLLに付属）
- 評価用ボードとソフトウェア
アプリケーション
ドキュメント
データシート 1
アプリケーション・ノート 2
製品ハイライト 1
よく聞かれる質問 1
製品ハイライト 1
Analog Dialogue 4

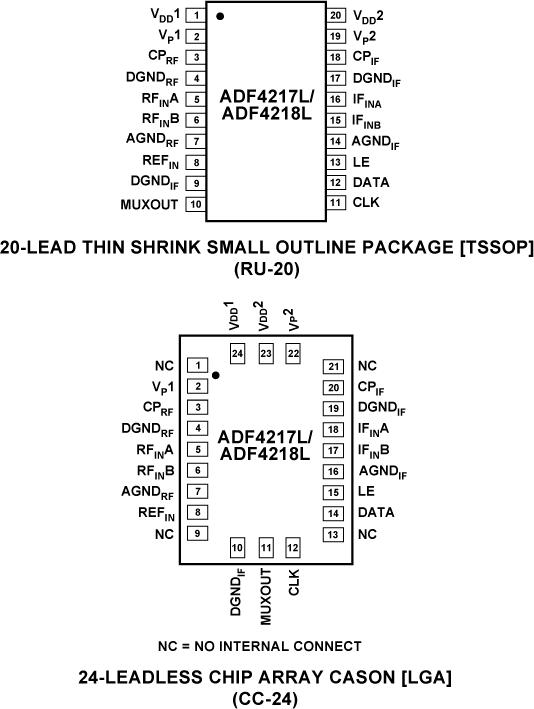

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADF4218LBRUZ | 20-Lead TSSOP | ||
| ADF4218LBRUZ-REEL | 20-Lead TSSOP | ||
| ADF4218LBRUZ-REEL7 | 20-Lead TSSOP |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
11 2, 2011 - 11_0274 ADF4218L Wafer Fabrication Transfer |
||
| ADF4218LBRUZ | 製造中 | |
| ADF4218LBRUZ-REEL | 製造中 | |
| ADF4218LBRUZ-REEL7 | 製造中 | |
|
2 11, 2011 - 10_0005 Halogen Free Material Change for TSSOP Products Assembled at Amkor |
||
| ADF4218LBRUZ | 製造中 | |
| ADF4218LBRUZ-REEL | 製造中 | |
| ADF4218LBRUZ-REEL7 | 製造中 | |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| I/Q復調器 1 | ||
| ADL5380 | 新規設計に推奨 | 直交復調器、400～6000MHz |
| I/Q変調器 1 | ||
| ADL5375 | 製造中 | ブロードバンド直交変調器、400MHz～6GHz |
| シングル／ダブル／トリプル・バランスド・ミキサー 2 | ||
| ADL5801 | 新規設計に推奨 | アクティブ・ミキサー、10MHz～6GHz、高IP3 |
| ADL5802 | 新規設計に推奨 | アクティブ・ミキサー、100MHz～6GHz、デュアル、高IP3 |
| パワー・スイッチ内蔵型昇圧レギュレータ 1 | ||
| ADP1613 | 製造中 | DC-DCスイッチング・コンバータ、ステップアップ、650kHz/1.3MHz |
| 高精度オペアンプ（Vos 1mV以下、TCVos 2μV/C以下） 1 | ||
| OP184 | 製造中 | オペアンプ、単電源、レールtoレール入出力 |
| 正電圧のリニア電圧レギュレータ（LDO） 3 | ||
| ADP3334 | 新規設計には非推奨 | レギュレータ、可変低ドロップアウト、高精度、低静止電流、500mA、anyCAP® |
| ADP150 | 製造中 | リニア・レギュレータ、150mA、超低ノイズ、CMOS |
| ADP151 | 製造中 | 超低ノイズ、200mA、CMOSリニア電圧レギュレータ |
| 分周器、プリスケーラ、カウンタ 1 | ||
| ADF5001 | 製造中 | 周波数プリスケーラ、4分周、4GHz～18GHz |
ツールおよびシミュレーション
ADIsimRF
ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。
ツールを開くADIsimPLL™
ADIsimPLLは、アナログ・デバイセズの新しい高性能PLL製品の迅速で信頼性の高い評価を可能にします。これは、現在利用できる最も包括的なPLLシンセサイザ設計およびシミュレーション・ツールです。実施されるシミュレーションには、PLL性能に影響を与える重要な非線形効果がすべて含まれます。ADIsimPLLは、設計プロセスから1回以上の反復作業を削除し、設計から市場投入までの時間を短縮します。
ツールを開く
