ADF4196
ADF4196
新規設計に推奨PLL周波数シンセサイザ、6GHz、低位相ノイズ、高速セトリング
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$12.01
Viewing:
製品の詳細
- 高速セトリング、フラクショナル-NのPLLアーキテクチャ
- シングルPLLで、従来のピンポン方式シンセサイザの置換
- GSMバンドでの周波数ホッピング時間:5μs以内(位相セトリング:20μs以内)
- 4GHzのRF出力での位相誤差:1°rms
- デジタル的にプログラマブルな出力位相
- RF入力範囲:最大6GHz
- 3線式シリアル・インターフェース
- 低ノイズ差動アンプを内蔵
- 位相ノイズ指数:
-216dBc/Hz
周波数シンセサイザADF4196は、ワイヤレス受信及び送信でのアップ・コンバージョンやダウン・コンバージョン部で使われる局部発振器(LO)として使うことが出来ます。この製品のアーキテクチャは、ベース・ステーションで要求されるGSM / EDGEのロック時間にミートするように特別に設計されており、高速セトリング機能を備えているため、ADF4196はパルス方式のドップラ・レーダ・アプリケーションに最適となっています。
ADF4196は、低ノイズのデジタル位相周波数ディテクタ(PFD)と高精度な差動チャージ・ポンプで構成されています。差動アンプは、差動のチャージ・ポンプ出力を、外付けの電圧制御発振器(VCO)用として、シングルエンド電圧に変換します。N分割で動作し、シグマ・デルタ(ΣΔ)ベースのフラクショナル・インターポーレータを採用しているため、フラクショナル・N分割のモジュールをプログラムすることが出来ます。更に、4ビットのリファレンス・カウンタ(Rカウンタ)と内蔵のダブラーで、PFD入力のリファレンス信号(REFIN)周波数を選択することができます。
このシンセサイザを、外部のループ・フィルタとVCOとともに使用することで、完全なPLLを実現することができます。スイッチング・アーキテクチャによって、GSMでの時間スロット制限期間以内でのPLLのセトリングを可能にし、2つ目のPLLを使う必要性がなく、スイッチによるアイソレーションも実現します。これによって、コスト、複雑さ、PCB面積、シールディングおよび、従来のピンポン方式のGSM用PLLアーキテクチャで必要とされた、性能評価を削減します。
アプリケーション
- GSM、EDGE用ベース・ステーション
- PHS ベース・ステーション
- パルス方式ドプラー・レーダ
- 計測機器およびテスト用装置
- ビーム・フォーミング / フェーズド・アレイ・システム
ドキュメント
データシート 1
ユーザ・ガイド 2
アプリケーション・ノート 1

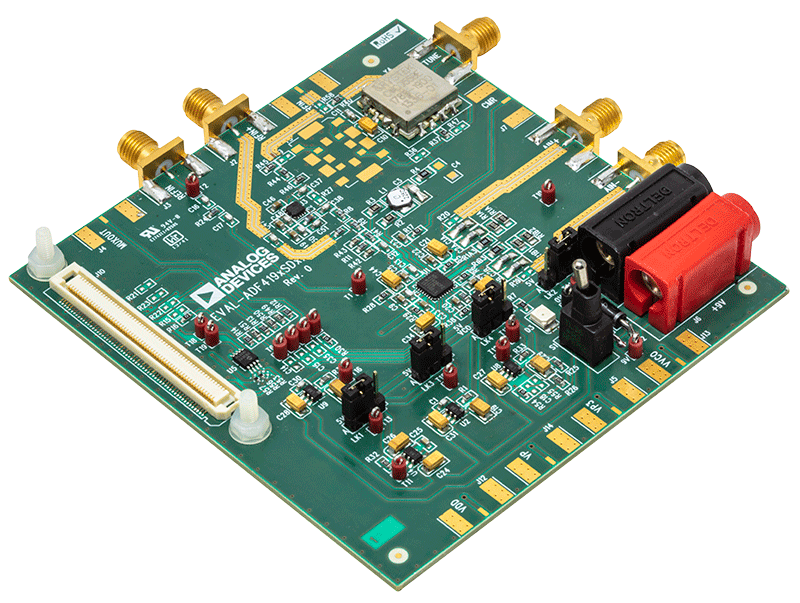

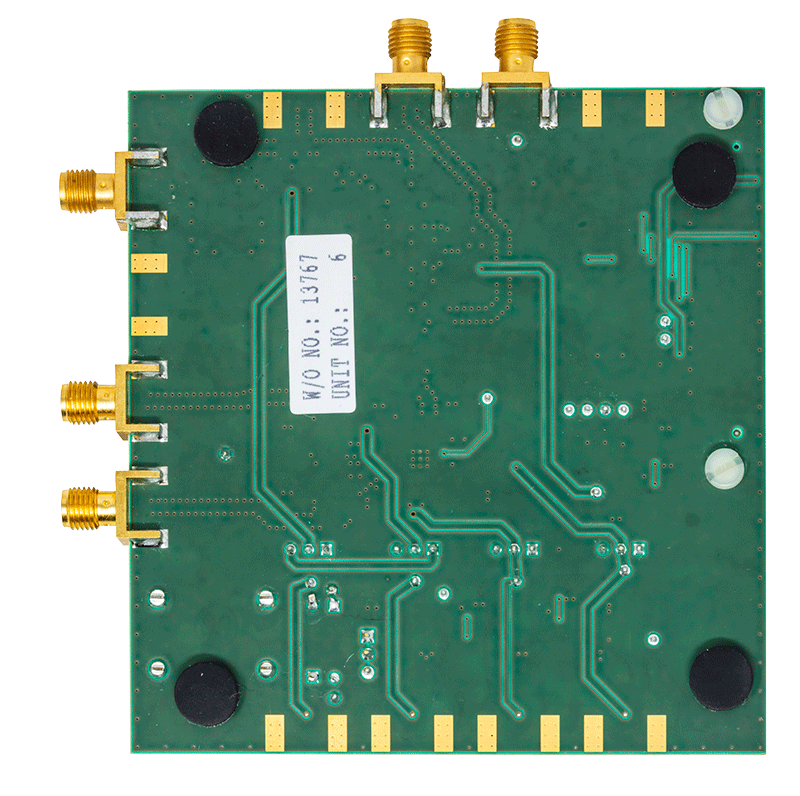

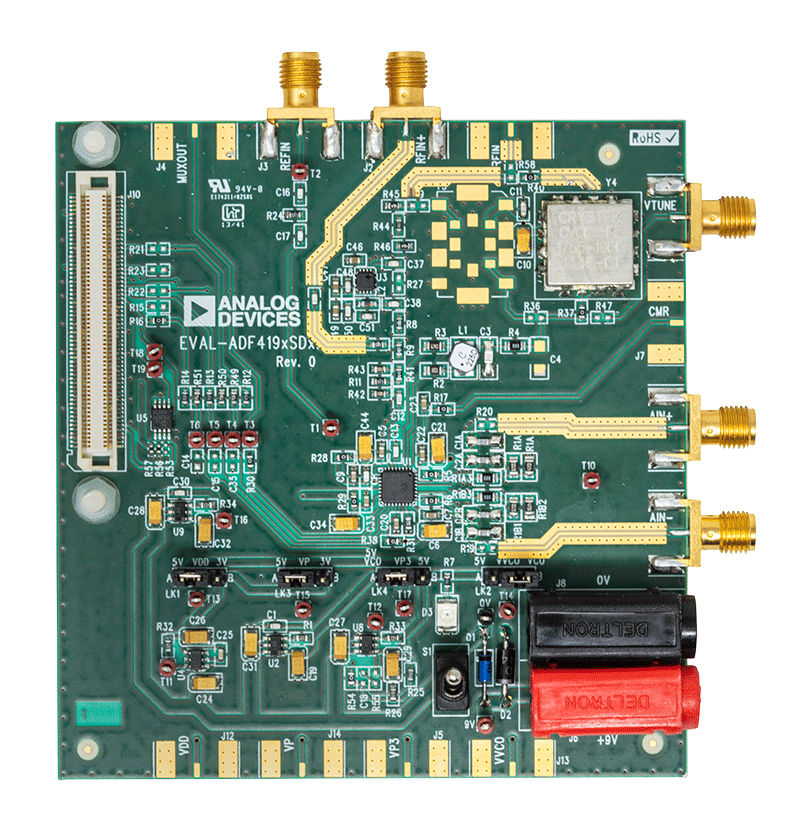

評価用設計ファイル 1
製品選択ガイド 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADF4196BCPZ | 32-Lead LFCSP (5mm x 5mm w/ EP) | ||
ADF4196BCPZ-RL7 | 32-Lead LFCSP (5mm x 5mm w/ EP) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
7 5, 2022 - 21_0271 Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages |
||
ADF4196BCPZ | 製造中 | |
ADF4196BCPZ-RL7 | 製造中 | |
12 9, 2014 - 14_0047 Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines. |
||
ADF4196BCPZ | 製造中 | |
ADF4196BCPZ-RL7 | 製造中 | |
4 2, 2013 - 12_0063 Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea. |
||
ADF4196BCPZ | 製造中 | |
ADF4196BCPZ-RL7 | 製造中 |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
I/Q復調器 1 | ||
ADL5380 | 新規設計に推奨 | 直交復調器、400~6000MHz |
I/Q変調器 1 | ||
ADL5375 | 製造中 | ブロードバンド直交変調器、400MHz~6GHz |
シングル/ダブル/トリプル・バランスド・ミキサー 2 | ||
ADL5801 | 新規設計に推奨 | アクティブ・ミキサー、10MHz~6GHz、高IP3 |
ADL5802 | 新規設計に推奨 | アクティブ・ミキサー、100MHz~6GHz、デュアル、高IP3 |
パワー・スイッチ内蔵型昇圧レギュレータ 1 | ||
ADP1613 | 製造中 | DC-DCスイッチング・コンバータ、ステップアップ、650kHz/1.3MHz |
高精度オペアンプ(Vos 1mV以下、TCVos 2μV/C以下) 1 | ||
OP184 | 製造中 | オペアンプ、単電源、レールtoレール入出力 |
正電圧のリニア電圧レギュレータ(LDO) 3 | ||
ADP3334 | 新規設計には非推奨 | レギュレータ、可変低ドロップアウト、高精度、低静止電流、500mA、anyCAP® |
ADP150 | 製造中 | リニア・レギュレータ、150mA、超低ノイズ、CMOS |
ADP151 | 製造中 | 超低ノイズ、200mA、CMOSリニア電圧レギュレータ |
分周器、プリスケーラ、カウンタ 1 | ||
ADF5001 | 製造中 | 周波数プリスケーラ、4分周、4GHz~18GHz |
