ADF4007

新規設計に推奨

PLL周波数シンセサイザ、高周波数分周器内蔵

データシート (Rev. B)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$2.92
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:
  • 製品の詳細
  • ドキュメント
  • ハードウェア・エコシステム
  • ツールおよびシミュレーション
  • 評価用キット
  • 最新のディスカッション
    •

    製品の詳細

    • 帯域幅：7.5GHz
    • 最大PFD周波数：120MHz
    • チャージ・ポンプ電源（VP）により、3Vシステムの電圧を拡 張可能
    • 分周比：8、16、32、64
    • 電源：2.7～3.3V
    • チャージ・ポンプ電流のRSET制御
    • ハードウェア・パワーダウン・モード
    ADF4007
    PLL周波数シンセサイザ、高周波数分周器内蔵
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    ユーザ・ガイド 1

    アプリケーション・ノート 2

    製品ハイライト 1

    よく聞かれる質問 1

    さらに詳しく

    ハードウェア・エコシステム

    製品モデル 製品ライフサイクル 詳細
    I/Q復調器 1
    ADL5380
    		新規設計に推奨 直交復調器、400～6000MHz
    I/Q変調器 1
    ADL5375
    		製造中 ブロードバンド直交変調器、400MHz～6GHz
    シングル／ダブル／トリプル・バランスド・ミキサー 2
    ADL5801
    		新規設計に推奨 アクティブ・ミキサー、10MHz～6GHz、高IP3
    ADL5802
    		新規設計に推奨 アクティブ・ミキサー、100MHz～6GHz、デュアル、高IP3
    Modal heading
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成

    ツールおよびシミュレーション

    ADIsimRF

    ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

    ツールを開く

    ADIsimPLL™

    ADIsimPLLは、アナログ・デバイセズの新しい高性能PLL製品の迅速で信頼性の高い評価を可能にします。これは、現在利用できる最も包括的なPLLシンセサイザ設計およびシミュレーション・ツールです。実施されるシミュレーションには、PLL性能に影響を与える重要な非線形効果がすべて含まれます。ADIsimPLLは、設計プロセスから1回以上の反復作業を削除し、設計から市場投入までの時間を短縮します。

    ツールを開く

    評価用キット

    eval board
    schematic 1
    schematic 2
    schematic 3

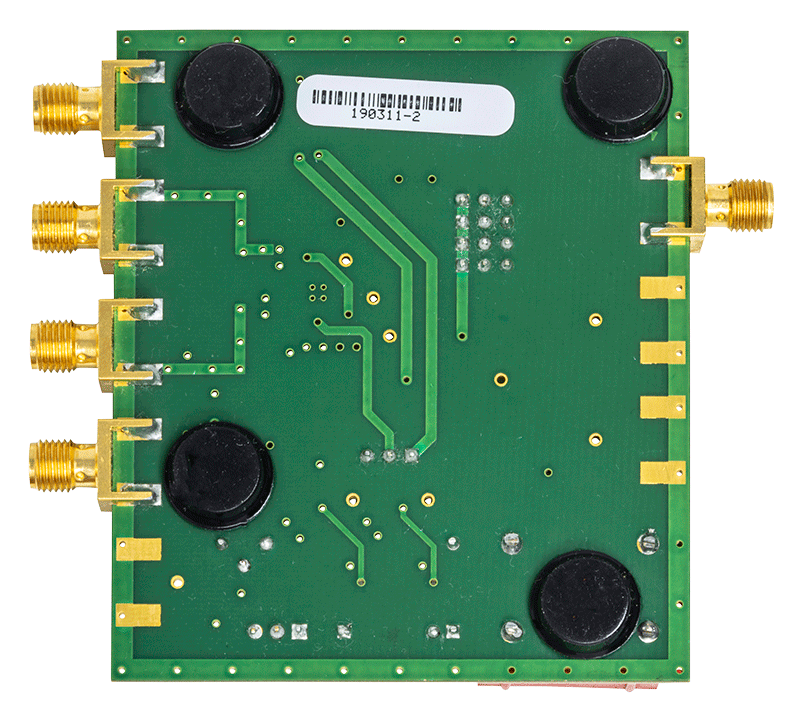

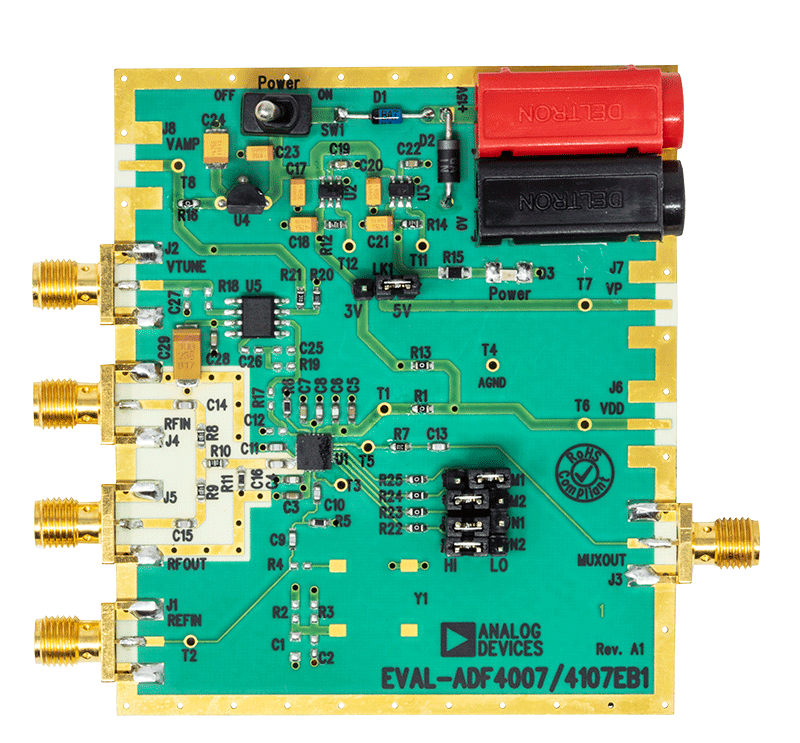

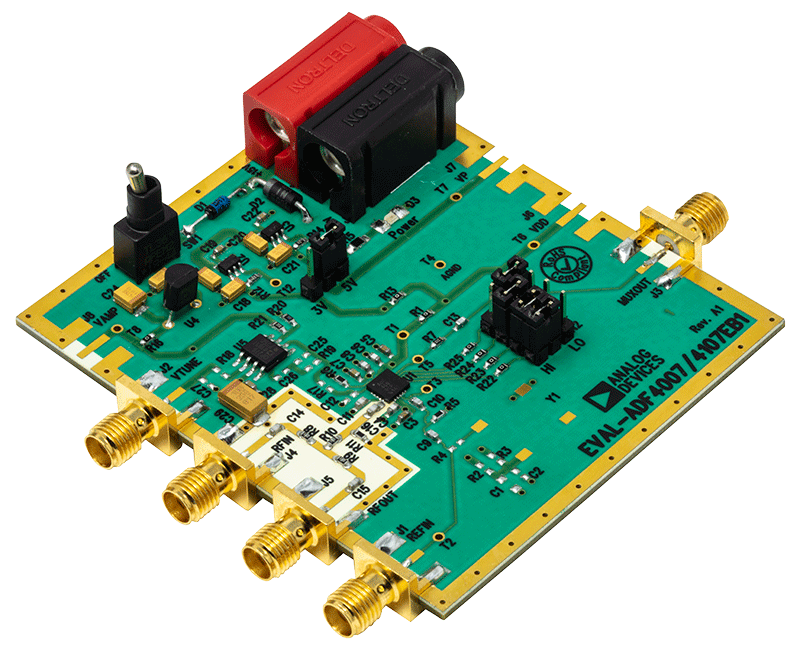

    EVAL-ADF4007

    ADF4007評価用ボード

    今すぐ購入 詳細を表示

    機能と利点

    • 3V、5V、12V電源用のオンボード・レギュレータ
    • アクティブ・フィルタのアプリケーション用のOP27を含む
    • 外部VCOボードにシンプルに接続できる設計

    製品詳細

    このボードは、PLL（フェーズ・ロック・ループ）用のADF4007周波数シンセサイザの性能を評価できるように設計されています。ADF4007シンセサイザ、分周比（8、16、32、64）を選択するためのリンク、リファレンス入力用のSMAコネクタ、RF入出力が含まれます。
    EVAL-ADF4007
    ADF4007評価用ボード
