AD5324

製造中

D/Aコンバータ、12ビット、クワッド、電圧出力、2.5V～5.5V、500µA、10ピンパッケージ

データシート (Rev. J)
製品セレクション・テーブル
製品モデル
7
1Ku当たりの価格
最低価格：$6.46
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 10ピンのMSOPとLFCSPパッケージに4個のバッファされた12ビットDACを集積
    A、Wバージョン：INL：±16LSB
    Bバージョン：INL：±10LSB
  • 低消費電力動作：500µA＠3V、600µA＠5V
  • 電源電圧：2.5～5.5V
  • 全コードに対して単調性を設計で保証
  • パワーダウン：3Vで80nA、5Vで200nAに低減
  • ダブルバッファ入力ロジック
  • 出力範囲：0V～VREF
  • 0Vへのパワーオン・リセット機能
  • 詳細はデータシートをご参照ください。
AD5324-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします。
  • AD5324-EPのデータシート（英語pdf）はこちらからダウンロードできます。
  • ミリタリ温度範囲：－55℃～＋125℃
  • 製造ベースラインにて制御
  • 組み立て／テストは同一工場
  • 製造工場は一箇所に限定
  • PCN（製品変更通知）を強化
  • 品質データは要求に応じて入手可能
  • DSCC図面番号：V62/12628
AD5324
D/Aコンバータ、12ビット、クワッド、電圧出力、2.5V～5.5V、500µA、10ピンパッケージ
AD5304-5314-5324-FBL AD5304-5314-5324 Pin Configuration ad5304-5314-5324 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 4

ユーザ・ガイド 1

アプリケーション・ノート 1

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
シリーズ電圧リファレンス 6
REF195
製造中 電圧リファレンス、5.0V,高精度、マイクロパワー、 低ドロップアウト
ADR4550
製造中 5.0V電圧リファレンス、超低ノイズ、高精度
ADR435
製造中 電圧リファレンス、超低ノイズ、XFET®、電流シンク / ソース能力有
REF192
製造中 電圧リファレンス、2.5V、高精度、マイクロパワー、 低ドロップアウト
ADR3425
製造中 電圧リファレンス、2.5V出力、高精度、マイクロパワー
ADR4525
製造中 2.5V電圧リファレンス、超低ノイズ、高精度
スタンダード・デジタル･アイソレータ 2
ADUM1300
製造中 3チャンネル・デジタル・アイソレータ
ADUM1310
製造中 デジタル・アイソレータ、トリプル・チャンネル
低消費電力オペアンプ（1mA/アンプ以下） 1
OP295
製造中 オペアンプ、レールtoレール、デュアル
低入力バイアス電流オペアンプ（100pA以下） 3
AD8638
製造中 オペアンプ、16V、オートゼロ、レールtoレール出力
AD8639
製造中 オペアンプ、16V、デュアル、オートゼロ、レールtoレール出力
AD820
製造中 オペアンプ、単電源、高精度、レールtoレール、
低消費電力、FET入力
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD5324

AD5324DBZ Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board (EVAL-AD5324DBZ) in conjunction with nanoDAC® motherboard (EVAL-MBnanoDAC-SDZ)
  • On-board references
  • Various link options
  • PC control in conjunction with Analog Devices, Inc., system demonstration platform (SDP)

製品詳細

The EVAL-AD5324DBZ evaluation board is designed to quickly prototype AD5324 circuits and reduce design time. The AD5324 operates from a single 2.5 V to 5.5 V supply.


The EVAL-AD5324DBZ interfaces with the USB port of a PC via the SDP-B controller board. Software can be downloaded via the EVAL-AD5324DBZ product page that allows users to program the AD5324.


The EVAL-AD5324DBZ evaluation board requires the SDP-B controller board, which is available for order on the Analog Devices website.


Full data for the AD5324 can be found in the AD5324 data sheet available from Analog Devices and should be consulted in conjunction with user guide UG-975 when using the evaluation board.
EVAL-AD5324
AD5324DBZ Evaluation Board

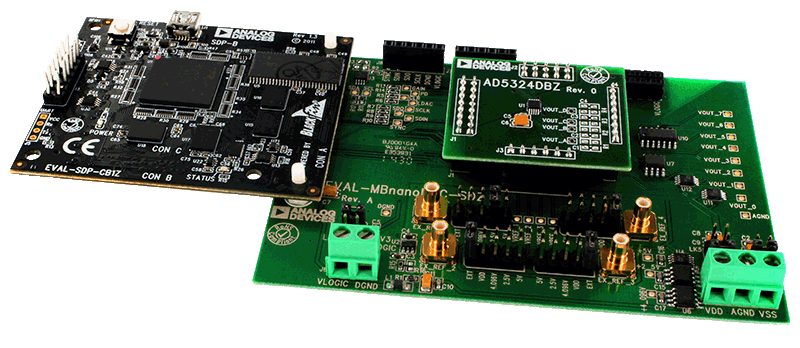

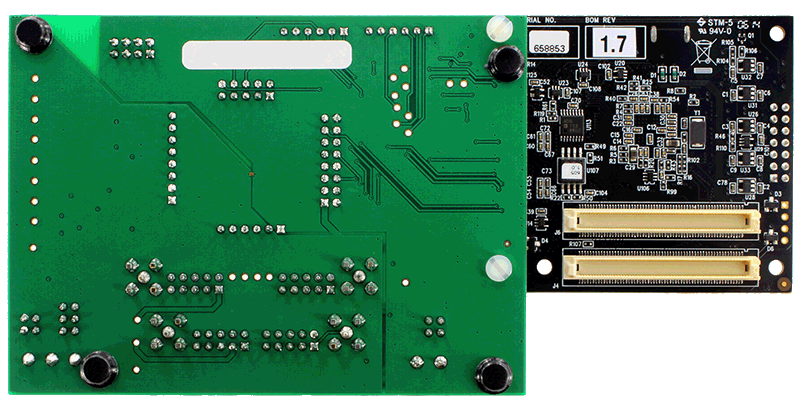

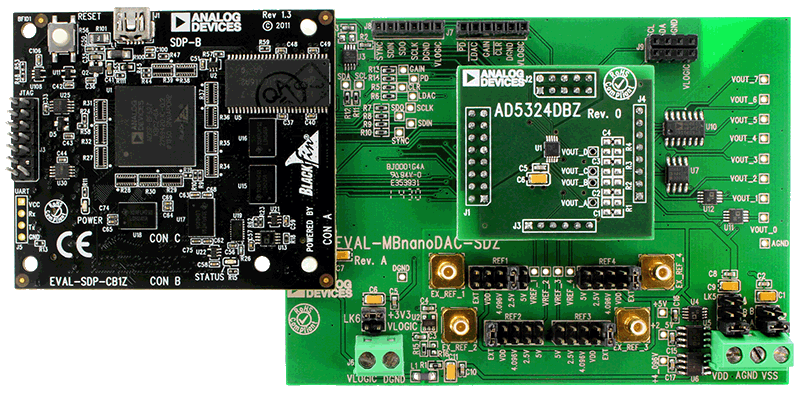

Eval-AD5324DBZ-Angle-web Eval-AD5324DBZ-Bottom-web Eval-AD5324DBZ-Top-web
