ADP1032

新規設計に推奨

Two-Channel, Isolated Micropower Management Unit with Seven Digital Isolators

製品モデル
5
1Ku当たりの価格
最低価格:$6.10
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • Wide input supply voltage range: 4.5 V to 60 V
  • Integrated flyback power switch
  • Generates two isolated, well regulated independent outputs
    • VOUT1: 24 V or 6 V to 28 V
    • VOUT2: 3.3 V, 5.0 V, or 5.15 V
  • Uses a 1:1 ratio transformer for simplified transformer design
  • Peak current limiting and OVP for flyback and buck regulators
  • Precision enable input and power-good output
  • Adjustable switching frequency via SYNC input
  • Internal compensation and soft start control per regulator
  • High speed, low propagation delay, SPI signal isolation channels
  • Three 100 kbps general-purpose isolated data channels
  • 41-lead, 9 mm × 7 mm LFCSP form factor enables small overall solution size
  • −40°C to +125°C operating junction temperature range
  • Safety and regulatory approvals (pending)
  • CISPR11 Class B radiated emission
    • UL recognition: 2500 V rms for 1 minute duration per UL 1577
    • CSA Component Acceptance Notice 5A
      • 300 V rms basic insulation between slave, master, and field power domains (IEC 61010-1, pending)
    • VDE certificate of conformity
      • DIN V VDE 0884-10 (VDE 0884-10):2006-12
      • VIORM = 565 VPEAK
ADP1032
Two-Channel, Isolated Micropower Management Unit with Seven Digital Isolators

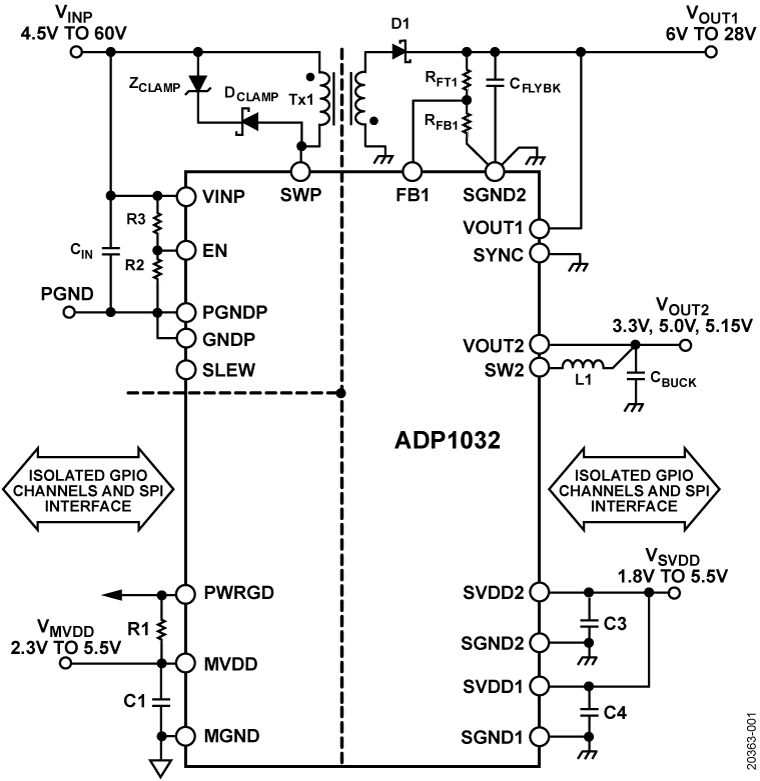

ADP1032-pc ADP1032-fbl
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
ADP1032CP-EVALZ

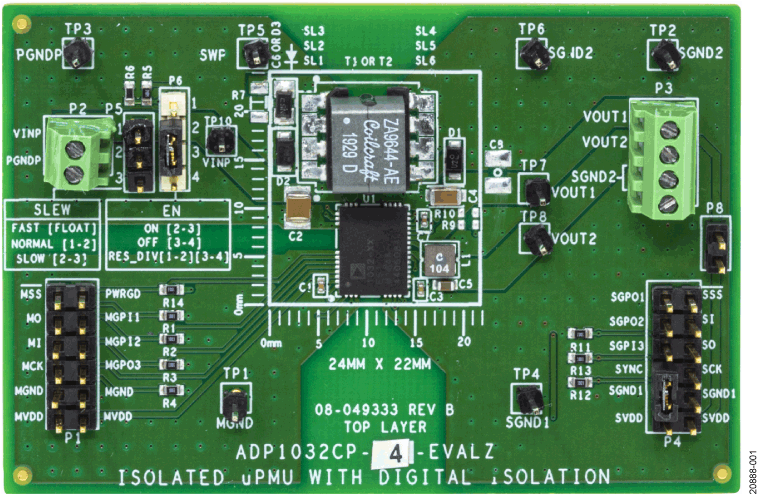

Evaluating the ADP1032 Two-Channel, Isolated Micropower Management Unit

機能と利点

  • Input voltage range: 4.5 V to 60 V
  • Output voltage for VOUT1: 24 V or 6 V to 28 V
  • Output voltage for VOUT2: 3.3 V, 5.0 V, or 5.15 V
  • Enable and disable controls
  • Slew rate controls
  • Access to SYNC pin for oscillator synchronization
  • Access to all seven data channels

製品詳細

The ADP1032CP-x-EVALZ (where x represents the device model number of 1 through 5) can be used to demonstrate the functionality of the ADP1032 dc-to-dc converters and the isolated data channels.

Simple device measurements, such as line regulation, load regulation, and efficiency can be evaluated with the board. The performance of the isolated digital channels can also be evaluated. Device features, including oscillator synchronization, soft start, power good monitoring, sequencing and slew rate control may be demonstrated.

For more details about the dc-to-dc converters and the isolated data channels, refer to the ADP1032 data sheet.

eval board
AD-SWIOT1L-SL

ソフトウェアによって設定可能なアナログ/デジタル入出力と10BASE-T1Lに対応した評価および開発プラットフォーム

機能と利点

  • インテリジェントで安全、かつコネクテッドなプロセス制御デバイスのプロトタイピングが可能
  • I/Oインターフェースをソフトウェアで極めて柔軟に設定可能
  • 組込み処理能力を使用した自己完結型末端デバイスの実装が可能
  • 長距離シングルペア10BASE-T1Lイーサネット・インターフェース
  • 10BASE-T1Lインターフェース経由またはフィールド電源からの電力供給により、低電力と高電力の両方のアプリケーションに対応
  • 完全に絶縁された設計により安全な操作を実現
  • DINレール・マウントと互換性のある業界標準のフォーム・ファクタ

製品詳細

AD-SWIOT1L-SLは、インテリジェントで安全なネットワーク対応フィールド・デバイスのプロトタイプを作成するためのソフトウェアおよびハードウェアの完全なプラットフォームを提供します。

この設計は、AD74413Rクワッド・チャンネルと、ソフトウェアによる設定が可能な入出力、そしてMAX14906クワッド・チャンネル工業用デジタル出力/デジタル入力ICを内蔵しています。4つのチャンネルをソフトウェアで独立して設定でき、以下のような複数のアナログ/デジタル機能をマルチプレクスすることができます。

  • 電圧の出力/入力
  • 電流の出力/入力
  • デジタル入力/出力
  • 測温抵抗体(RTD)測定

ADIN1110 10BASE-T1L MAC/PHYを使用した10Mbpsシングルペア・イーサネット・リンクによって、リモートからのデータ・アクイジションとデバイス設定が可能になります。10BASE-T1Lインターフェースは、LTC9111受電デバイス(PD)コントローラを使用したシングルペア・パワー・オーバー・イーサネット(SPoE)技術によるシステムへの電源供給にも使用できます。このようにして、システムの電力とデータが同じケーブルを通じて提供されるため、ケーブル配線のインフラストラクチャとコストが大幅に簡素化されます。

大電流の機能を必要とするアプリケーションでは、外部24V電源から電力を供給できます。デジタル出力として設定された任意のチャンネルから最大1.2Aを出力できます。この電源ソリューションには、ADP1032高性能絶縁型マイクロパワー・マネージメント・ユニット(PMU)も搭載されており、ソフトウェアで設定可能なI/Oデバイスに対し、非常にコンパクトなフォーマットで電源とデジタル制御を提供します。絶縁された電力をデジタルの設計領域に供給するパワー・ツリーは、マイクロパワー絶縁型フライバック・コンバータであるLT8304によって確保されます。

オンボードのMAX32650超低消費電力ARM® Cortex®-M4マイクロコントローラは、必要なすべてのデバッグ機能とプログラミング機能が公開されており、システムに対する完全なソフトウェア開発が可能となっています。1Gb(128MB)の外部RAMおよび64Mb(8MB)の外部フラッシュ・メモリと一体化されているため、最も要求の厳しいアプリケーションに対応し、あらゆるプロトコル・スタックを実装できる柔軟性を備えています。セキュリティ機能は、MAXQ1065セキュリティ・コプロセッサによって実現されます。

このシステムにはオープンソース・ソフトウェア・スタックと関連資料が付属しており、評価とプロトタイピングから量産用ファームウェアとアプリケーション開発に至るまで完全な環境をご利用いただけます。ファームウェアのプログラミングとデバッグを行うには、外部のプログラマ(MAX32625PICO MAXDAP Programming Adapterなど)や、SWDインターフェースをサポートする他の同様のプログラマが必要となります。このシステムのファームウェアは、アナログ・デバイセズが有するオープンソースのno-OSフレームワークをベースとしています。組込みコード開発とデバッグに必要なあらゆるツール、そして、UARTまたは10BASE-T1Lインターフェースを介したシステム設定とデータ転送のためのホスト側接続を可能にするライブラリが、このフレームワークに用意されています。ユーザーフレンドリーなグラフィカル・インターフェースのPCアプリケーションでシステムの設定を簡単に行えるほか、取得したデータを様々な方法で表示することができます。

仕様
I/O
チャンネル ソフトウェアで設定可能な4つのIOチャンネル
デジタル入力 タイプ1とタイプ3、またはタイプ2
デジタル出力 ハイサイド(HS)スイッチまたはプッシュ/プル(PP)ドライバ
アナログ入力 電圧(0V~10V)、電流(0mA~25mA)
アナログ出力 電圧(0V~11V)、電流(0mA~25mA)
RTD測定 2線式RTD(0Ω~1MΩまで)
コンピューティング・リソース
CPU MAX32650:3MBのフラッシュと1MBのSRAMを搭載した
超低消費電力のFPU内蔵Arm Cortex-M4マイクロコントローラ(MCU)
メモリ 1GB RAM
ストレージ 64MB QSPIフラッシュ
接続機能
イーサネット 10BASE-T1L
電源
外部電源 24 DC @ 6A
Power over Ethernet SPoEクラス12
動作条件
温度範囲 -25°C~60°C

ADP1032CP-EVALZ
Evaluating the ADP1032 Two-Channel, Isolated Micropower Management Unit
ADP1032CP-x-EVALZ
AD-SWIOT1L-SL
ソフトウェアによって設定可能なアナログ/デジタル入出力と10BASE-T1Lに対応した評価および開発プラットフォーム
AD-SWIOT1L-SL Block Diagram AD-SWIOT1L-SL AD-SWIOT1L-SL - Top View AD-SWIOT1L-SL GUI view
