AD7172-4

新規設計に推奨

A/Dコンバータ、24ビット、31.25 kSPS、Σ-Δ型、低消費電力、4/8チャンネル、真のレールtoレール・バッファ付き

データシート (Rev. B)

製品セレクション・テーブル

製品モデル: 3
1Ku当たりの価格: 最低価格：$8.77

Viewing:

製品の詳細

高速で柔軟な出力レート：1.25 SPS ～ 31.25 kSPS
チャンネル・スキャン・データレート：6.21 kSPS/チャンネル（セトリング時間161 μs）
性能仕様表性能
- ノイズ・フリー・ビット数：17.2ビット@31.25 kSPS
- ノイズ・フリー・ビット数：24 ビット@ 5 SPS
- INL： FSRの±2ppm
50 Hzと60 Hzの除去比：85 dB @ 50 msセトリング

入力チャンネルがユーザー設定可能
- 4完全差動チャンネル又は8シングル・エンド・チャンネル
- クロスポイント・マルチプレクサ
真のレールtoレールのアナログ入力バッファとリファレンス入力バッファ
内部または外部クロック
電源
- AVDD1 = 3.0 V ～ 5.5 V、AVDD2 = IOVDD = 2 V ～ 5.5 V
- AVDD1 および AVSS を ±2.5 V または ±1.65 V とする両電源も可能
ADC 消費電流：1.5 mA
温度範囲：−40°C to +105°C
3 線式または 4 線式のシリアル・デジタル・インターフェース(シュミット・トリガー付きSCLK)
- シリアル・ポート・インターフェース(SPI)/QSPI/MICROWIRE/DSP 互換

製品モデル: 3
1Ku当たりの価格: 最低価格：$8.77

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル

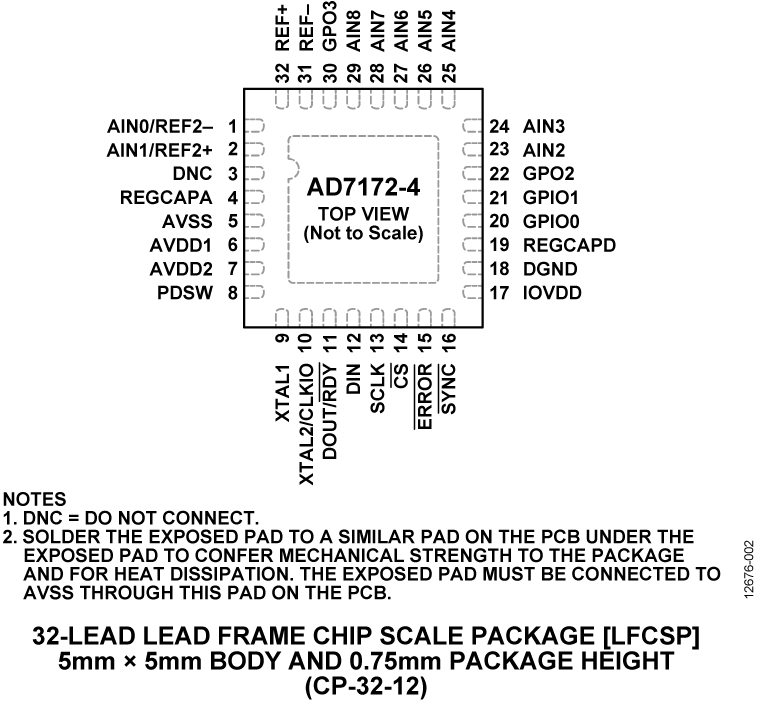

AD7172-4BCPZ	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7172-4BCPZ-RL	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7172-4BCPZ-RL7	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

2 6, 2017 - 16_0234 Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.
		PCN16_0234_Form Material_Report Detailed Change Description Detailed Change Description Qualification Results Summary Test Correlation Report
AD7172-4BCPZ	製造中
AD7172-4BCPZ-RL	製造中
AD7172-4BCPZ-RL7	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

Mbed サポート 5

EVAL-AD717x-AD411x Mbed Console Code

Learn how to get started with Mbed 1

Mbed is an open source, development environment for ARM microcontrollers.

More Mbed supported ADI Products

必要なソフトウェア／ドライバが見つかりませんか？

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
AD7173-8	新規設計に推奨	A/Dコンバータ、24ビット、8/16チャンネル、ΣΔ型、31.25 kSPS、高集積IC、低消費電力
AD7175-2	新規設計に推奨	A/Dコンバータ、24ビット、250kSPS、20µsセトリング、Σ-Δ型、真のレールtoレール・バッファ付き
AD7172-2	新規設計に推奨	A/Dコンバータ、24ビット、31.25kSPS、Σ-Δ型、真のレールtoレール・バッファ付き
AD7176-2	新規設計に推奨	A/Dコンバータ、24ビット、250kSPS、セトリング時間20µs、シグマ・デルタ型
AD7177-2	新規設計に推奨	A/Dコンバータ、32ビット、10kSPS、セトリング時間100μs、Σ-Δ型、真のレールtoレールバッファ

ツールおよびシミュレーション

Virtual Eval（仮想評価、ベータ版）

Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。

ツールを開く

設計ツール 1

AD7172 Digital Filter Frequency Response Model

シグナル・チェーン・デザイナー – BETA版

シグナル・チェーン・デザイナーは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

ツールを開く

IBISモデル 1

AD7172-4 IBIS Model

評価用キット

AD7172-4 Evaluation Board

今すぐ購入詳細を表示

機能と利点

Full featured evaluation board for the AD7172-4
PC control in conjunction with the system demonstration platform (SDP), see the EVAL-SDP-CB1Z from Analog Devices, Inc., for additional information
PC software for control and data analysis (time domain)
Standalone capability

製品詳細

The EVAL-AD7172-4SDZ evaluation kit features the AD7172-4, a 24-bit, 31.25 kSPS analog-to-digital converter (ADC) with integrated rail-to-rail analog input buffers, on-board power supply regulation, and an external amplifier section for amplifier evaluation. A 7 V to 9 V ac to dc adapter is regulated to 5 V and 3.3 V; this voltage supplies the AD7172-4 and support compo-nents. The EVAL-AD7172-4SDZ connects to a USB port via the SDP on the EVAL-SDP-CB1Z controller board.

The EVAL-AD7172-4SDZ evaluation software fully configures the AD7172-4 device functionality via a user accessible register interface and provides dc time domain analysis in the form of waveform graphs, histograms, and associated noise analysis for ADC performance evaluation.
