MAX2077
不推荐用于新设计八通道超声前端
多通道车载及便携式超声成像设备的性能突破
Viewing:
产品详情
- 小尺寸8mm x 8mm、56引脚或10mm x 10mm、68引脚TQFN封装内集成了8通道LNA、VGA和AAF
- RIN = RS = 200Ω时具有2.4dB超低噪声系数
- 5MHz、20dB增益下具有23nV/
低输出参考噪声，68dB*宽带SNR，提供极佳的二次谐波成像
- 5MHz、1VP-P输出信号、1kHz频偏，增益为20dB时，具有140dBc/Hz的近载波SNR，强杂波环境下能够提供出色的低速PW和彩色流体多普勒灵敏度
- 常规成像模式下，每通道(LNA、VGA以及AAF)具有64.8mW超低功耗
- 可选择有源输入阻抗匹配：50Ω、100Ω、200Ω和1kΩ
- 较宽的输入电压范围：高LNA增益模式下330mVP-P、低LNA增益模式下550mVP-P
- 集成可选择的3极点9MHz、10MHz、15MHz以及18MHz巴特沃斯AAF
- 快速恢复、低功耗模式(< 2µs)
- 与带CW多普勒混频器的MAX2078超声前端引脚兼容(MAX2077 68引脚封装器件)

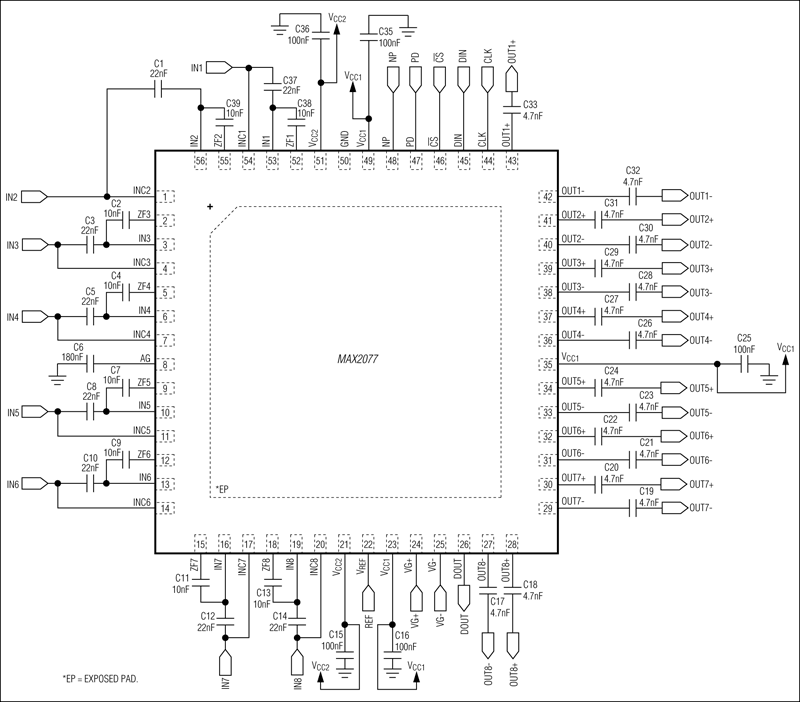

MAX2077八通道超声成像前端是完全集成的双极型、高密度、八通道超声接收器，优化用于低成本、多通道、高性能便携及车载超声系统。这款易于使用的IC允许用户以较小的空间和功耗实现高端2D、PW成像。结构紧凑的成像接收机包括低噪声放大器(LNA)、可变增益放大器(VGA)、抗混叠滤波器(AAF)，在RS = RIN = 200Ω时具有2.4dB超低噪声系数，每通道功耗仅为64.8mW。完备的超声成像接收通道针对二次谐波成像进行优化，二次谐波失真仅为-64dBFS，可输出1VP-P、5MHz信号，20dB增益下宽带SNR > 68dB*。双极型超声前端经过优化，可以获得优异的低速PW和彩色流体多普勒检测灵敏度，并在5MHz 1VP-P杂波输出、1kHz频偏下，具有140dBc/Hz的近载波SNR。
MAX2077八通道超声前端采用带有裸焊盘的小尺寸8mm x 8mm、56引脚薄型QFN封装或10mm x 10mm、68引脚薄型QFN封装，工作温度范围为0°C至+70°C。为了改善CW多普勒性能，可以用MAX2078替代MAX2077。
应用
- 医疗超声成像
- 声纳系统
参考资料
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 标准高速模数转换器 14 | ||
| MAX1192 | 量产 | 超低功耗、22Msps、双路、8位ADC |
| MAX1193 | 量产 | 超低功耗、45Msps、双路、8位ADC |
| MAX1444 | 最后购买期限 | 10位、40Msps、3.0V、低功耗ADC，内置电压基准 |
| MAX1446 | 推荐新设计使用 | 10位、60Msps、3.0V、低功耗ADC，内置电压基准 |
| MAX1186 | 量产 | 双路、10位、40Msps、3V、低功耗ADC，内置电压基准及复用并行输出 |
| MAX1183 | 量产 | 双路、10位、40Msps、3V、低功耗ADC，内置电压基准及并行输出 |
| MAX1182 | 量产 | 双路、10位、65Msps、+3V、低功耗ADC，内置电压基准及并行输出 |
| MAX1181 | 量产 | 双路、10位、80Msps、3V供电、低功耗ADC，内置电压基准及并行输出 |
| MAX1127 | 量产 | 四路、12位、65Msps、1.8V ADC，串行LVDS输出 |
| MAX1126 | 量产 | 四路、12位、40Msps、1.8V ADC，串行LVDS输出 |
| MAX1438 | 量产 | 八路、12位、65Msps、1.8V ADC，串行LVDS输出 |
| MAX1437 | 过期 | 八路、12位、50Msps、1.8V ADC，串行LVDS输出 |
| MAX1434 | 量产 | 八路、10位、50Msps、1.8V ADC，串行LVDS输出 |
| MAX1437B | 量产 | 八路、12位、50Msps、1.8V ADC，串行LVDS输出 |
| 产品 7 | ||
| MAX2038 | 集成了八路CW混频器的超声VGA | |
| MAX2078 | 不推荐用于新设计 | 八通道超声前端，提供CW多普勒混频器 |
| MAX1436 | 八路、12位、40Msps、1.8V ADC，串行LVDS输出 | |
| MAX2035 | 超声可变增益放大器 | |
| MAX2034 | 四通道、超低噪声放大器，具有数字可编程输入阻抗 | |
| MAX2036 | 集成了八路CW混频器的超声VGA | |
| MAX2037 | 超声可变增益放大器 | |
