MAX2037
超声可变增益放大器
完全集成的8通道超声LNA,具有29.5dB的最大增益、40dB的动态增益范围、-70dBc的HD2指标以及出色的输出参考噪声指标:22nV/√Hz
产品详情
- 8通道架构
- 高集成度适合超声成像应用
- 与超声VGA及CW多普勒波束形成器MAX2038引脚兼容
- 最大增益、增益范围以及输出基准噪声性能经设计优化,适合与12位ADC连接
- 最大增益为29.5dB
- 总增益范围为42dB
- 在5MHz下,具有22nV/
的超低输出基准噪声
- 与10位版本的MAX2035/MAX2036引脚兼容
- 绝对增益误差为±0.25dB
- 可切换的输出VGA箝位功能,不会造成ADC过驱动
- 全差分VGA输出,可直接驱动ADC
- 增益可调,动态范围达42dB
- VOUT = 1.5VP-P,fIN = 5MHz时, HD2为-70dBc
- VOUT = 1.5VP-P,fIN = 5MHz时,双音超声规范* IMD3为-52dBc
- 每通道功耗为120mW

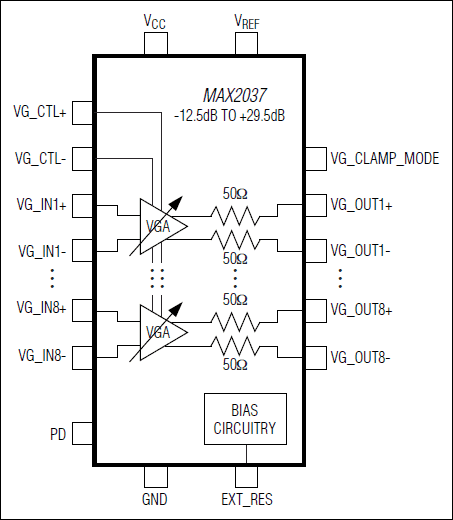

MAX2037是8通道可变增益放大器(VGA),专门针对超声成像和多普勒仪应用而设计,具有高线性、高动态范围以及低噪声的性能。每个放大器都具有差分输入和输出,总增益范围为42dB (典型值)。此外,VGA还具有超低的输出基准噪声,适合与12位ADC连接。
MAX2037的VGA经过优化后,具有小于±0.25dB的绝对增益误差,确保通道间超声波束形成的聚集误差最小。器件的差分输出可通过外部无源抗混叠滤波器直接驱动超声波ADC。每个放大器的输出具有可切换的箝位功能,用于限制输出信号,从而防止ADC过驱动或饱和。
器件的动态性能经过优化后,大大降低了失真,支持二次谐波成像。在VOUT = 1.5VP-P和fIN = 5MHz时,该器件的二次谐波失真为-70dBc,在VOUT = 1.5VP-P和fIN = 5MHz时,超声规范*双音3阶互调失真为-52dBc。
MAX2037工作电源为+5.0V,每通道功耗仅120mW。该器件采用带裸露焊盘的100引脚TQFP封装。在0°C至+70°C温度范围内确保电气性能。
应用
- 声纳系统
- 超声成像
参考资料
这是最新版本的数据手册
硬件生态系统
部分模型 | 产品周期 | 描述 |
---|---|---|
标准高速模数转换器 13 | ||
MAX1434 | 量产 | 八路、10位、50Msps、1.8V ADC,串行LVDS输出 |
MAX1437 | 过期 | 八路、12位、50Msps、1.8V ADC,串行LVDS输出 |
MAX1438 | 量产 | 八路、12位、65Msps、1.8V ADC,串行LVDS输出 |
MAX1126 | 量产 | 四路、12位、40Msps、1.8V ADC,串行LVDS输出 |
MAX1127 | 量产 | 四路、12位、65Msps、1.8V ADC,串行LVDS输出 |
MAX1181 | 量产 | 双路、10位、80Msps、3V供电、低功耗ADC,内置电压基准及并行输出 |
MAX1182 | 量产 | 双路、10位、65Msps、+3V、低功耗ADC,内置电压基准及并行输出 |
MAX1183 | 量产 | 双路、10位、40Msps、3V、低功耗ADC,内置电压基准及并行输出 |
MAX1186 | 量产 | 双路、10位、40Msps、3V、低功耗ADC,内置电压基准及复用并行输出 |
MAX1446 | 推荐新设计使用 | 10位、60Msps、3.0V、低功耗ADC,内置电压基准 |
MAX1444 | 最后购买期限 | 10位、40Msps、3.0V、低功耗ADC,内置电压基准 |
MAX1193 | 量产 | 超低功耗、45Msps、双路、8位ADC |
MAX1192 | 量产 | 超低功耗、22Msps、双路、8位ADC |
产品 3 | ||
MAX2034 | 四通道、超低噪声放大器,具有数字可编程输入阻抗 | |
MAX2035 | 超声可变增益放大器 | |
MAX1436 | 八路、12位、40Msps、1.8V ADC,串行LVDS输出 |
