MAX2036
集成了八路CW混频器的超声VGA
业内首款完全集成的八通道VGA + CW多普勒波束成型IC，具有最高集成度
产品详情
- 8通道架构
- 高集成度适合超声成像应用
- 与超声VGA MAX2035引脚兼容
- VGA特性
- 最大增益、增益范围以及输出参考噪声性能均经过优化，适合与10位ADC连接
- 最大增益为39.5dB
- 总增益范围为50dB
- 5MHz时，具有60nV/
的超低输出参考噪声
- 最大增益、增益范围以及输出参考噪声性能均经过优化，适合与10位ADC连接
- 绝对增益误差为±0.5dB
- 每通道功耗为120mW
- 可使能或禁止的输出VGA箝位功能，消除ADC过驱动
- 全差分VGA输出，可直接驱动ADC
- 可变增益范围可实现50dB动态范围
- VOUT = 1.5VP-P、
fIN = 5MHz 时，HD2为-62dBc - VOUT = 1.5VP-P、
fIN = 5MHz 时，双音超声规范* IMD3为-52dBc - CWD混频器特性
- 1.25MHz载波、1kHz偏移时的混频器噪声低至-155dBc/Hz
- 串口可编程LO相位发生器，提供4、8、16 LO正交相位分辨率
- 可选择独立通道的4 x fLO LO输入驱动
- 每通道功耗为269mW (标准工作模式)和226mW (低功耗模式)
8通道可变增益放大器(VGA)和可编程8路混频器阵列MAX2036是针对高线性度、高动态范围以及低噪声性能的超声成像和多普勒应用而设计的。每一个放大器都具有差分输入和输出，总增益范围为50dB (典型值)。此外，VGA还具有极低的输出参考噪声，适合与10位ADC连接。
MAX2036 VGA经设计优化，绝对增益误差小于±0.5dB，以确保超声波束形成时的通道间聚集误差最小。器件的差分输出可通过外部无源抗混叠滤波器直接驱动超声波用ADC。每个放大器的输出还提供可使能或禁止的箝位功能，以限制输出信号，从而防止ADC过驱动或饱和。
器件的动态性能经过了优化，从而大大降低了失真，支持二次谐波成像。在VOUT = 1.5VP-P和fIN = 5MHz时，器件的二次谐波失真为-62dBc；在VOUT = 1.5VP-P和
MAX2036还集成了8路正交混频器阵列和可编程LO相位发生器，构成完备的CW波束成形方案。可以通过数字串行接口和单个高频时钟选择每个通道的LO相位，也可以由分离的4 x LO时钟直接驱动每对复杂混频器的LO。串行接口允许多个器件方便地进行菊链连接，以减少编程接口引线的数量。LO相位分配器可以设置在4、8、16正交相位。每个CW混频器的输入通路包含可选的低通滤波器，用于优化CWD噪声性能。这些混频器输出相加到I和Q差分电流输出。混频器和LO发生器设计用于实现优异的噪声性能：1.25MHz载波、1kHz偏移时为-155dBc/Hz。

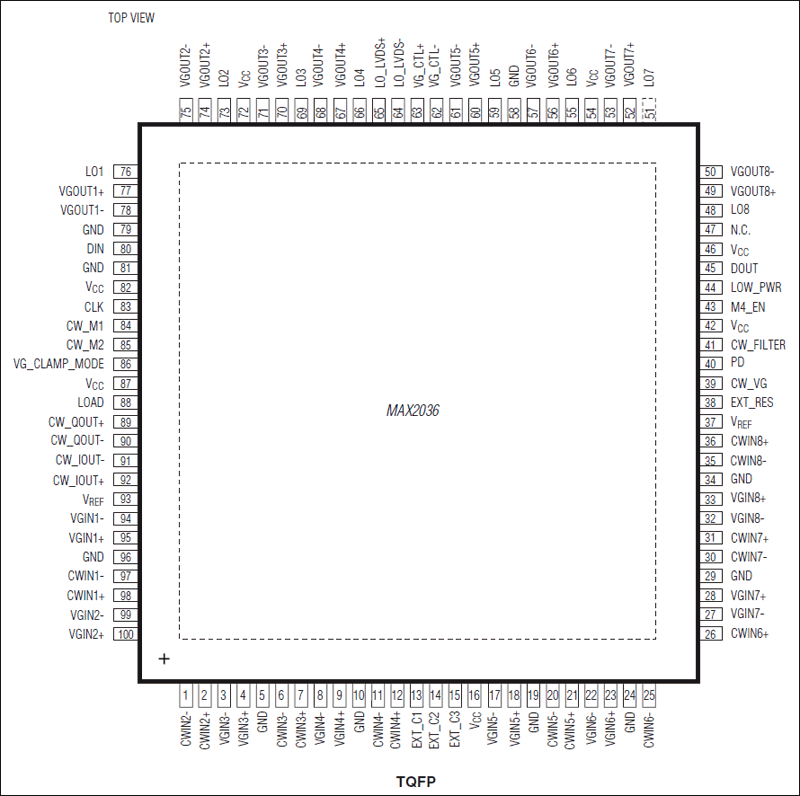

MAX2036工作于+5.0V电源，VGA模式下每通道功耗仅为120mW，常规CW模式下每通道功耗仅为269mW。此外还提供低功耗CW模式，每通道功耗仅为226mW。器件提供带裸焊盘的100引脚TQFP (14mm x 14mm)无铅封装。在0°C至+70°C温度范围内能保证其电气性能。
应用
- 声纳系统
- 超声成像
参考资料
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 标准高速模数转换器 13 | ||
| MAX1434 | 量产 | 八路、10位、50Msps、1.8V ADC，串行LVDS输出 |
| MAX1437 | 过期 | 八路、12位、50Msps、1.8V ADC，串行LVDS输出 |
| MAX1438 | 量产 | 八路、12位、65Msps、1.8V ADC，串行LVDS输出 |
| MAX1126 | 量产 | 四路、12位、40Msps、1.8V ADC，串行LVDS输出 |
| MAX1127 | 量产 | 四路、12位、65Msps、1.8V ADC，串行LVDS输出 |
| MAX1181 | 量产 | 双路、10位、80Msps、3V供电、低功耗ADC，内置电压基准及并行输出 |
| MAX1182 | 量产 | 双路、10位、65Msps、+3V、低功耗ADC，内置电压基准及并行输出 |
| MAX1183 | 量产 | 双路、10位、40Msps、3V、低功耗ADC，内置电压基准及并行输出 |
| MAX1186 | 量产 | 双路、10位、40Msps、3V、低功耗ADC，内置电压基准及复用并行输出 |
| MAX1446 | 推荐新设计使用 | 10位、60Msps、3.0V、低功耗ADC，内置电压基准 |
| MAX1444 | 最后购买期限 | 10位、40Msps、3.0V、低功耗ADC，内置电压基准 |
| MAX1193 | 量产 | 超低功耗、45Msps、双路、8位ADC |
| MAX1192 | 量产 | 超低功耗、22Msps、双路、8位ADC |
| 产品 5 | ||
| MAX2038 | 集成了八路CW混频器的超声VGA | |
| MAX2035 | 超声可变增益放大器 | |
| MAX2034 | 四通道、超低噪声放大器，具有数字可编程输入阻抗 | |
| MAX2037 | 超声可变增益放大器 | |
| MAX1436 | 八路、12位、40Msps、1.8V ADC，串行LVDS输出 | |
