MAX1182

量产

双路、10位、65Msps、+3V、低功耗ADC，内置电压基准及并行输出

数据手册 (Rev. 1)

产品选型表

产品模型: 1

Viewing:

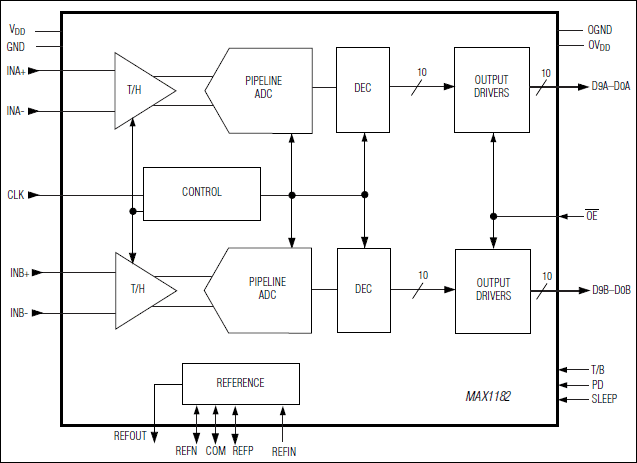

产品详情

3V单电源工作
极佳的动态性能：
- f_IN = 20MHz时59dB SNR
- f_IN = 20MHz时77dB SFDR
低功耗：
- 65mA (标准工作模式)
- 2.8mA (休眠模式)
- 1µA (关断模式)
0.02dB增益和0.25°相位匹配(典型值)
±1V_P-P较宽的差分模拟输入电压范围
-3dB输入带宽为400MHz
片上2.048V精密带隙基准
用户可选的输出格式：2的补码或偏移二进制
为改善散热条件提供48引脚焊盘裸露的TQFP封装
提供评估板

参考资料

数据手册 2

MAX1182: Dual 10-Bit, 65Msps, +3V, Low-Power ADC with Internal Reference and Parallel Outputs Data Sheet (Rev.1) 06/02/2006

MAX1182: 双路、10位、65Msps、+3V、低功耗ADC，内置电压基准及并行输出 Data Sheet 01/01/1900

技术文章 5

多ADC系统的基准电压设计 08/04/2009

Dynamic Testing of High-Speed ADCs, Part 2 07/22/2002

Defining and Testing Dynamic Parameters in High-Speed ADCs, Part 1 11/19/2001

Coherent Sampling vs. Window Sampling 03/29/2002

Selecting the Optimum Test Tones and Test Equipment for Successful High-Speed ADC Sinewave Testing 12/18/2002

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX1182ECM+D	48-TQFP_EP-7X7X1.0	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 26, 2016 - 1589A ASSEMBLY
		pcn_1589a
MAX1182ECM+D	量产	pcn_1589a

这是最新版本的数据手册

评估套件

MAX1180、MAX1181、MAX1182、MAX1183、MAX1184、MAX1185、MAX1186和MAX1190评估板

立即购买更多内容

特性和优点

高达80Msps的采样速率(MAX1181)

低电压和低功耗工作模式

单端或全差分信号输入配置

时钟整形电路

经过完全安装与测试

支持无多路复用(MAX1180-MAX1184/MAX1190)和多路复用(MAX1185/MAX1186)输出模式

产品详情

MAX1181评估板(EV kit)是经过全面装配与测试的电路板，包括用来评估不带多路复用器的MAX1180-MAX1184、MAX1190或具有多路复用器的MAX1185、MAX1186双路、10位模数转换器(ADC)的性能所需要的全部元件。MAX1180-MAX1186与MAX1190允许差分或单端模拟输入，该评估板可以采用从一路单端模拟信号得到的两种类型的信号评估每一款ADC。ADC产生的数字输出可以由用户提供的高速逻辑分析仪和数据采集系统方便地采样。该评估板工作在3.0V模拟电源和2.0V数字电源下。评估板上包括能够从用户提供的AC信号产生时钟信号的电路。评估板已安装了MAX1181，若要评估引脚兼容的MAX1180、MAX1182、MAX1183、MAX1184、MAX1185、MAX1186或MAX1190，请申请相应器件的免费样片。

应用

高分辨率图像
I/Q通道数字化
仪表
多路中频欠采样
视频应用
