MAX17681

量产

4.5V至42V输入、高效、Iso-Buck DC-DC转换器

减少DC-DC隔离所需的外部元件数量和成本

数据手册 (Rev. 4) 产品选型表

产品模型: 4

Viewing:

产品详情

减少外部元件，降低总体成本
- 无光耦
- 同步原边操作
- 全陶瓷电容设计，提供紧凑布局
缩减DC-DC稳压器库存清单
- 4.5V至42V较宽输入范围
- 0.9V至0.96 x V_IN原边输出电压
- 提供高达3W输出功率
降低功耗
- 峰值效率高于90%
- 0.9µA (典型值)关断电流
在恶劣工业环境下工作可靠
- 峰值和吸入限流保护
- ±1.7%反馈精度
- 可编程EN/UVLO门限
- 可调节软启动
- 过热保护
- -40°C至+125°C工作温度范围

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX17681AATB+	Thin Dual Flatpack No Leads	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX17681AATB+T	Thin Dual Flatpack No Leads	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX17681ATB+	Thin Dual Flatpack No Leads	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX17681ATB+T	Thin Dual Flatpack No Leads	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

1月 12, 2017 - 1674 DESIGN,ELECTRICAL DA
		pcn_1674
MAX17681ATB+	量产
MAX17681ATB+T	量产

这是最新版本的数据手册

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

SIMPLIS Models 5

评估套件

MAX17681隔离±15V或±12V输出配置评估板

立即购买更多内容

特性和优点

17V至32V输入电压范围
±15V、100mA或±12V、50mA连续电流
EN/UVLO输入
200kHz开关频率
效率最高达90%
过流保护
无光耦
提供高达3W输出功率
过温保护
经过验证的PCB布局

产品详情

MAX17681评估板(EV kit)为完全装配并经过测试的电路板，演示MAX17681高效、Iso-Buck DC-DC转换器的性能。评估板工作在17V至32V较宽输入电压范围，利用原边反馈调节输出电压。评估板具有两种输出配置。第一种配置中，输出设置为±15V @ 100mA，输出稳压精度为±10%；第二种配置采用后置稳压器(MAX17651)产生±12V @ 50mA，输出稳压精度为小于±3%.

评估板已安装采用10引脚(3mm x 2mm) TDFN封装的MAX17681和6引脚TSOT封装的MAX17651.

应用

浮地电源发生器
隔离现场总线接口
医疗设备隔离电源
PLC I/O模块
智能电表

用于隔离+24V输出配置的评估套件MAX17681A

立即购买更多内容

特性和优点

输入电压范围：17V至36V
+24V，100mA连续电流
EN/UVLO输入
200kHz开关频率
过流保护
无光耦合器
提供高达2.4W的输出功率
过温保护
经过验证的PCB布局
提供强大的原边和副边输出短路保护

产品详情

MAX17681AEVKITF是一款装配完成且经过测试的电路板，用于演示MAX17681A高效、隔离降压DC-DC转换器的性能。该评估套件可在17V至36V的宽输入电压范围内工作，并使用原边反馈调节输出电压。该评估套件输出在100mA时编程为+24V，输出电压调节率为±8%。

该评估套件已安装MAX17681A，采用10引脚(3mm x 2mm) TDFN封装。

应用

浮地电源发生器
隔离现场总线接口
医疗设备隔离电源
PLC I/O模块
智能电表

资料

MAX17681AEVKITF ODB File - Design Files
4.65M

用于隔离+15V或+12V输出配置的评估套件MAX17681A

立即购买更多内容

特性和优点

输入电压范围：17V至36V
+15V、200mA或+12V、100mA连续电流
EN/UVLO输入
200kHz开关频率
峰值效率：89.5%
过流保护
无光耦合器
提供高达3W的输出功率
过温保护
经过验证的PCB布局
提供强大的原边和副边输出短路保护

产品详情

MAX17681AEVKITC是一款装配完成且经过测试的电路板，用于演示MAX17681A高效、隔离降压DC-DC转换器的性能。该评估套件可在17V至36V的宽输入电压范围内工作，并使用原边反馈调节输出电压。该评估套件有两种输出配置。在第一种配置中，输出在200mA时编程为+15V，输出电压调节率为±8%。第二种配置使用后置稳压器(MAX17651)，在100mA电流时产生+12V，调节率优于±3%。

该评估套件已安装采用10引脚(3mm x 2mm) TDFN封装的MAX17681A和采用6引脚薄型SOT (TSOT)封装的MAX17651。

应用

浮地电源发生器
隔离现场总线接口
医疗设备隔离电源
PLC I/O模块
智能电表

资料

MAX17681AEVKITC ODB File - Design Files
4.59M

用于隔离±15V或±12V输出配置的评估套件MAX17681A

立即购买更多内容

特性和优点

输入电压范围：17V至32V
±15V、100mA或±12V、50mA连续电流
EN/UVLO输入
200kHz开关频率
峰值效率：90%
过流保护
无光耦合器
提供高达3W的输出功率
过温保护
经过验证的PCB布局
提供强大的原边和副边输出短路保护

产品详情

MAX17681A评估套件（EV套件）是一款装配完成且经过测试的电路板，用于演示MAX17681A高效、隔离降压DC-DC转换器的性能。该评估套件可在17V至32V的宽输入电压范围内工作，并使用原边反馈调节输出电压。该评估套件有两种输出配置。在第一种配置中，输出在100mA时编程为±15V，输出电压调节率为±10%。第二种配置使用后置稳压器(MAX17651)，在50mA电流时产生±12V，调节率小于±3%。

该评估套件已安装采用10引脚(3mm × 2mm) TDFN封装的MAX17681A和采用6引脚TSOT封装的MAX17651。

应用

浮地电源发生器
隔离现场总线接口
医疗设备隔离电源
PLC I/O模块
智能电表

资料

MAX17681AEVKITA ODB File - Design Files
4.60M

MAX17681隔离+7V或+5V输出配置评估板

立即购买更多内容

特性和优点

17V至36V输入电压范围
+7V、200mA或+5V、100mA连续电流
EN/UVLO输入
200kHz开关频率
过流保护
无光耦
提供高达1.4W输出功率
过温保护
经过验证的PCB布局

产品详情

MAX17681EVKITD为完全装配并经过测试的电路板，演示MAX17681高效、Iso-Buck DC-DC转换器的性能。评估板工作在17V至36V较宽输入电压范围，利用原边反馈调节输出电压。评估板具有两种输出配置。第一种配置中，输出设置为+7V @ 200mA，输出稳压精度为±8%；第二种配置采用后置稳压器(MAX17651)产生+5V @ 100mA，输出稳压精度小于±3%。

评估板已安装采用10引脚(3mm x 2mm) TDFN封装的MAX17681和6引脚TSOT封装的MAX17651。

应用

浮地电源发生器
隔离现场总线接口
医疗设备隔离电源
PLC I/O模块
智能电表

用于隔离±15V和±7.5V输出配置的评估套件MAX17681A

立即购买更多内容

特性和优点

输入电压范围：17V至36V
±15V、各75mA和±7.5V、各75mA连续电流
EN/UVLO输入
200kHz开关频率
峰值效率：86.9%
过流保护
无光耦合器
提供高达3.4W的输出功率
过温保护
经过验证的PCB布局
提供强大的原边和副边输出短路保护

产品详情

MAX17681E评估套件（EV套件）是一款装配完成且经过测试的电路板，用于演示MAX17681A高效、隔离降压DC-DC转换器的性能。该评估套件可在17V至36V的宽输入电压范围内工作，并使用原边反馈调节输出电压。该评估套件输出分别编程为±15V、各75mA和±7.5V、各75mA，调节率为±10%。

该评估套件已安装MAX17681A，采用10引脚(3mm x 2mm) TDFN封装。

应用

浮地电源发生器
隔离现场总线接口
医疗设备隔离电源
PLC I/O模块
智能电表

用于隔离±7V或±5V输出配置的评估套件MAX17681A

立即购买更多内容

特性和优点

输入电压范围：17V至36V
±7V、100mA或±5V、50mA连续电流
EN/UVLO输入
200kHz开关频率
峰值效率：87.5%
过流保护
无光耦合器
提供高达1.4W的输出功率
过温保护
经过验证的PCB布局
提供强大的原边和副边输出短路保护

产品详情

MAX17681AEVKITB是一款装配完成且经过测试的电路板，用于演示MAX17681A高效、隔离降压DC-DC转换器的性能。该评估套件可在17V至36V的宽输入电压范围内工作，并使用原边反馈调节输出电压。该评估套件有两种输出配置。在第一种配置中，输出在100mA时编程为±7V，输出电压调节率为±8%。第二种配置使用后置稳压器MAX17651，在50mA电流时产生±5V，调节率< ±3%。

该评估套件已安装采用10引脚(3mm x 2mm) TDFN封装的MAX17681A和采用6引脚TSOT封装的MAX17651。

资料

MAX17681AEVKITB ODB File - Design Files
4.61M

MAX17681隔离+24V输出配置评估板

立即购买更多内容

特性和优点

17V至36V输入电压范围
+24V、100mA连续电流
EN/UVLO输入
200kHz开关频率
过流保护
无光耦
提供高达2.4W输出功率
过温保护
经过验证的PCB布局

产品详情

MAX17681EVKITF为完全装配并经过测试的电路板，演示MAX17681高效、Iso-Buck DC-DC转换器的性能。评估板工作在17V至36V较宽输入电压范围，利用原边反馈调节输出电压。评估板输出设置为+24V @ 100mA，输出稳压精度为±8%。

评估板已安装MAX17681，器件采用10引脚(3mm x 2mm) TDFN封装。

应用

浮地电源发生器
隔离现场总线接口
医疗设备隔离电源
PLC I/O模块
智能电表

MAX17681隔离±7V或±5V输出配置评估板

立即购买更多内容

特性和优点

17V至36V输入电压范围
±7V、100mA或±5V、50mA连续电流
EN/UVLO输入
200kHz开关频率
效率最高达87.5%
过流保护
无光耦
提供高达1.4W输出功率
过温保护
经过验证的PCB布局

产品详情

MAX17681EVKITB为完全装配并经过测试的电路板，演示MAX17681高效、Iso-Buck DC-DC转换器的性能。评估板工作在17V至36V较宽输入电压范围，利用原边反馈调节输出电压。评估板具有两种输出配置。第一种配置中，输出设置为±7V @ 100mA，输出稳压精度为±8%；第二种配置采用后置稳压器MAX17651产生±5V @ 50mA，输出稳压精度小于±3%。

评估板已安装采用10引脚(3mm x 2mm) TDFN封装的MAX17681和6引脚TSOT封装的MAX17651。

应用

浮地电源发生器
隔离现场总线接口
医疗设备隔离电源
PLC I/O模块
智能电表

MAX17681隔离±15V和±7.5V输出配置评估板

立即购买更多内容

特性和优点

17V至36V输入电压范围
±15V、75mA和±7.5V、75mA连续电流
EN/UVLO输入
200kHz开关频率
效率最高达86.9%
过流保护
无光耦
提供高达3.4W输出功率
过温保护
经过验证的PCB布局

产品详情

MAX17681E评估板(EV kit)为完全装配并经过测试的电路板，演示MAX17681高效、Iso-Buck DC-DC转换器的性能。评估板工作在17V至36V较宽输入电压范围，利用原边反馈调节输出电压。评估板输出设置为±15V、75mA和±7.5V、75mA，稳压精度为±10%。

评估板已安装MAX17681，器件采用10引脚(3mm x 2mm) TDFN封装。

应用

浮地电源发生器
隔离现场总线接口
医疗设备隔离电源
PLC I/O模块
智能电表

用于隔离+7V或+5V输出配置的评估套件MAX17681A

立即购买更多内容

特性和优点

输入电压范围：17V至36V
+7V、200mA或+5V、100mA连续电流
EN/UVLO输入
200kHz开关频率
过流保护
无光耦合器
提供高达1.4W的输出功率
过温保护
经过验证的PCB布局
提供强大的原边和副边输出短路保护

产品详情

MAX17681AEVKITD是一款装配完成且经过测试的电路板，用于演示MAX17681A高效、隔离降压DC-DC转换器的性能。该评估套件可在17V至36V的宽输入电压范围内工作，并使用原边反馈调节输出电压。该评估套件有两种输出配置。在第一种配置中，输出在200mA时编程为+7V，输出电压调节率为±8%。第二种配置使用后置稳压器(MAX17651)，在100mA电流时产生+5V，调节率至少为±3%。

该评估套件已安装采用10引脚(3mm x 2mm) TDFN封装的MAX17681A和采用6引脚TSOT封装的MAX17651。

应用

浮地电源发生器
隔离现场总线接口
医疗设备隔离电源
PLC I/O模块
智能电表

资料

MAX17681AEVKITD ODB File - Design Files
4.60M

MAX17681 隔离+15V或+12V输出配置评估板

立即购买更多内容

特性和优点

17V至36V输入电压范围
+15V、200mA或+12V、100mA连续电流
EN/UVLO输入
200kHz开关频率
效率最高达89.5%
过流保护
无光耦
提供高达3W输出功率
过热保护
经过验证的PCB布局
提供强大的一级和二级输出电压短路保护

产品详情

MAX17681EVKITC为完全装配并经过测试的电路板，演示MAX17681高效、Iso-Buck DC-DC转换器的性能。评估板工作在17V至36V较宽输入电压范围，利用原边反馈调节输出电压。评估板具有两种输出配置。第一种配置中，输出设置为+15V @ 200mA，输出稳压精度为±8%；第二种配置采用后置稳压器(MAX17651)产生+12V @ 100mA，调制电压误差在3%以内。

评估板已安装采用10引脚(3mm x 2mm) TDFN封装的MAX17681和6引脚薄型SOT(TSOT)封装的MAX17651。

应用

浮地电源发生器
隔离现场总线接口
医疗设备隔离电源
PLC I/O模块
智能电表

参考电路

使用MAX11410的可配置4通道RTD/TC测量系统

查看参考设计详情

特性和优点

高精度测量
四个通道
每个通道均可配置为RTD或TC输入
支持2线和3线RTD
支持所有类型的热电偶
热电偶带RTD，用于冷端补偿
传感器开路检测
24V输入保护
隔离电源和数据
板级校准

使用部分

设计和集成工具

Download Design Files
11.4 M

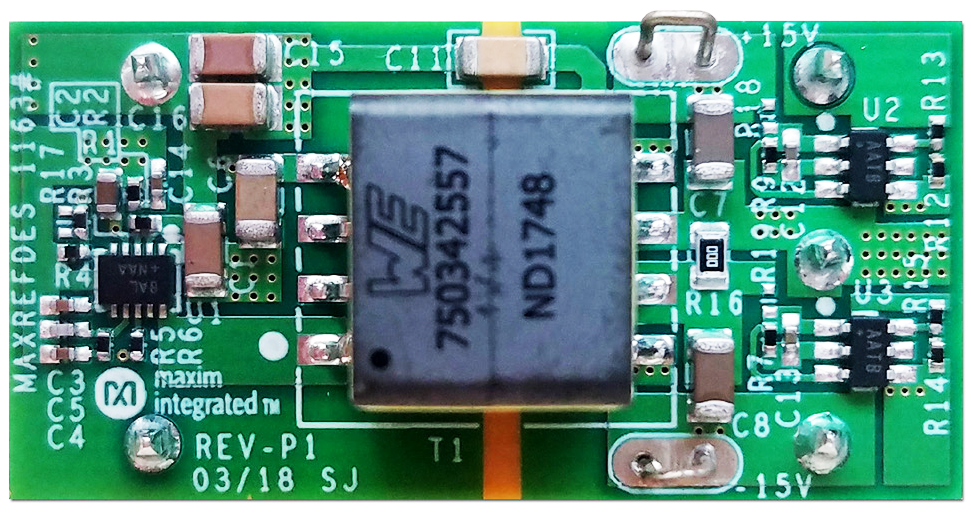

±15V/75mA和±7.5V/75mA输出、ISO-BUCK DC-DC电源模块

查看参考设计详情

特性和优点

±15V@75mA和±7.5V@75mA输出，输出电压纹波180mV
17V至32V输入电压范围
EN/UVLO输入
200kHz开关频率
89%峰值效率
过流保护
无光耦设计
输出功率高达3.4W
热保护
经过验证的PCB布板

使用部分

MAX17681

MAX17651

设计和集成工具

Download Design Files
2.14 M

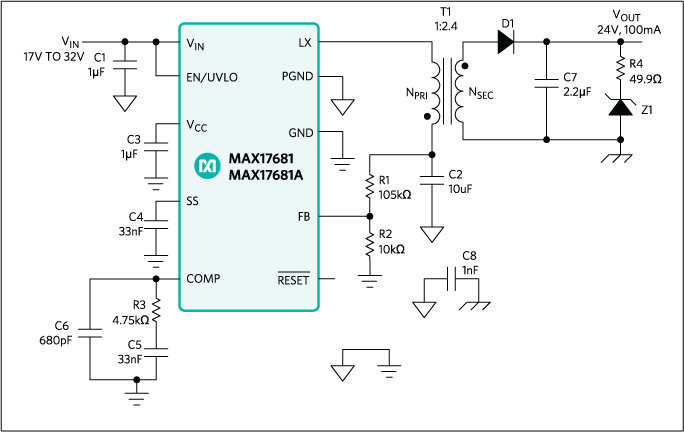

24V/100mA, Iso-Buck DC-DC Converter Using the MAX17681A

查看参考设计详情

特性和优点

Reduces External Components and Total Cost

No Optocoupler
Synchronous Primary Operation
All-Ceramic Capacitors, Compact Layout

Reduces Number of DC-DC Regulators to Stock

Wide 4.5V to 42V Input
0.9V to 0.96 x VIN Primary Output Voltage
Delivers Up to 5W Output Power

Reduces Power Dissipation

Peak Efficiency > 90%
0.9μA (typ) Shutdown Current

Operates Reliably in Adverse Industrial Environments

Peak and Sink Current-Limit Protection
Robust Secondary-Side Output Overcurrent Protection (MAX17681A)
±1.7% Feedback Accuracy
Programmable EN/UVLO Threshold
Adjustable Soft-Start
Overtemperature Protection
-40°C to +125°C Operation

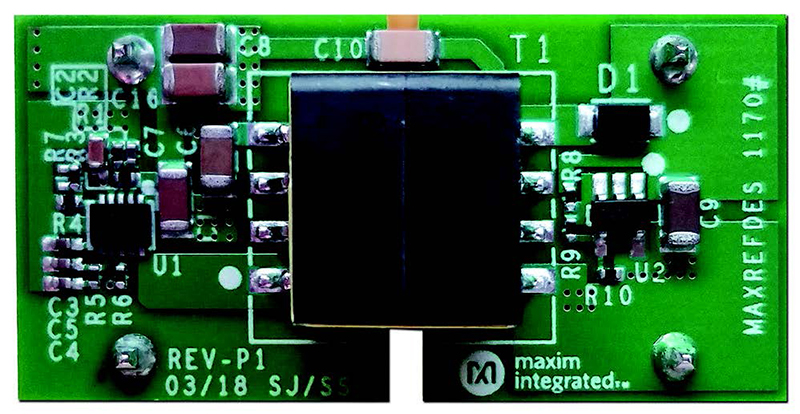

This reference design is derived from the MAX17681AEVKITF. The three main differences between MAXREFDES1170 and the MAX17681AEVKITF are as follows:

The board size of the MAXREFDES1170 is 20mm × 40mm, which is approximately one-quarter the size of the MAXREFDES17681AEVKITF.
The pin distances of the MAXREFDES1170 are consistent with Distributed-power Open Standards Alliance (DOSA) open standards for DC/DC brick power supplies.
The reference design has two transformer options, one is from Wurth and the other is from the transformer vendor HanRun.

With the above three features, customers can reduce the whole solution size and cost. Customers can also mount this reference design on system boards.
