LTC4269-1

推荐新设计使用

具同步 No-Opto 反激式控制器的 IEEE 802.3at PD

数据手册 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 符合 25.5W IEEE 802.3at (Type 2) 标准的 PD
  • 内置先进的同步反激式控制器
    • 隔离型电源效率 >92%
    • 效率达 88% (包括二极管电桥和 Hot Swap™ FET)
  • 灵活的集成辅助电源支持
  • 优质的 EMI 性能
  • 坚固型 100V 0.7Ω (典型值) 集成热插拔 (Hot Swap) MOSFET
  • IEEE 802.3at 高功率可用的指示器
  • 集成特征电阻器和可编程分级电流
  • 欠压、过压和热保护
  • 具自动再起动功能的短路保护
  • 可编程软起动和开关频率
  • 互补的电源良好指示器
  • 耐热性能增强型 7mm x 4mm DFN 封装
LTC4269-1
具同步 No-Opto 反激式控制器的 IEEE 802.3at PD
25W High Effi ciency PD Solution Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

技术文章 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
PoE受电设备(PD) 1
LT4275
推荐新设计使用 LTPoE++ / PoE+ / PoE PD 控制器
电源监控器 1
LT2940
量产 功率和电流监视器
数字温度传感器 1
LTC2991
推荐新设计使用 8 通道 I2C 电压、电流和温度监视器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC4269-1
  • LTC4269-2
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1335B-C

LTC4269-1 | PoE Powered Device w/48V Isolated Auxiliary, VOUT = 12V, IOUT = 2A

立即购买 更多内容

产品详情

DC1335B-C: Demo Board for the LTC4269-1 - IEEE 802.3at PD with Synchronous No-Opto Flyback Controller





eval board
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
schematic 7
DC1335B-B

LTC4269-1 | PoE Powered Device w/48V Isolated Auxiliary, VOUT = 5V, IOUT = 5A

立即购买 更多内容

产品详情

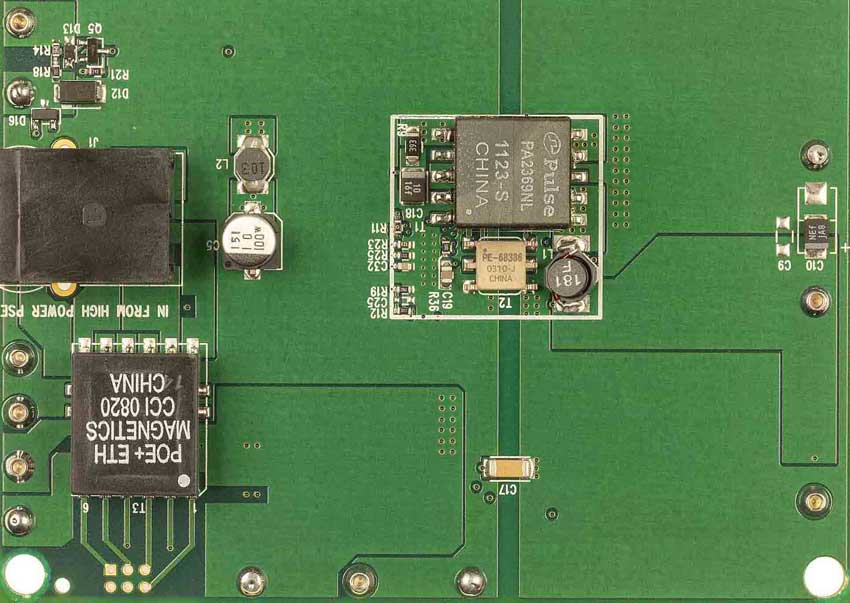

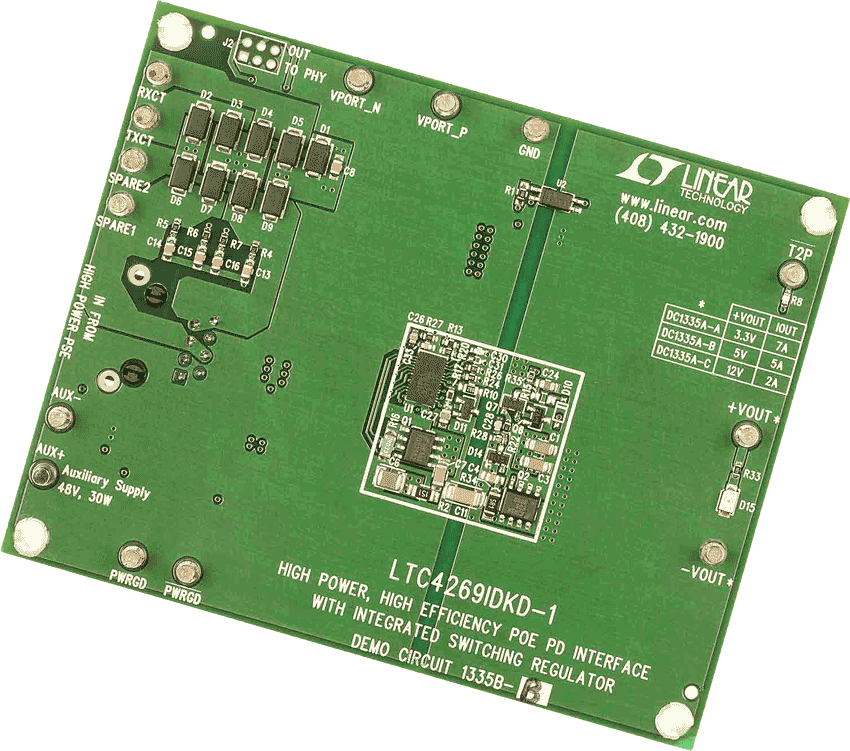

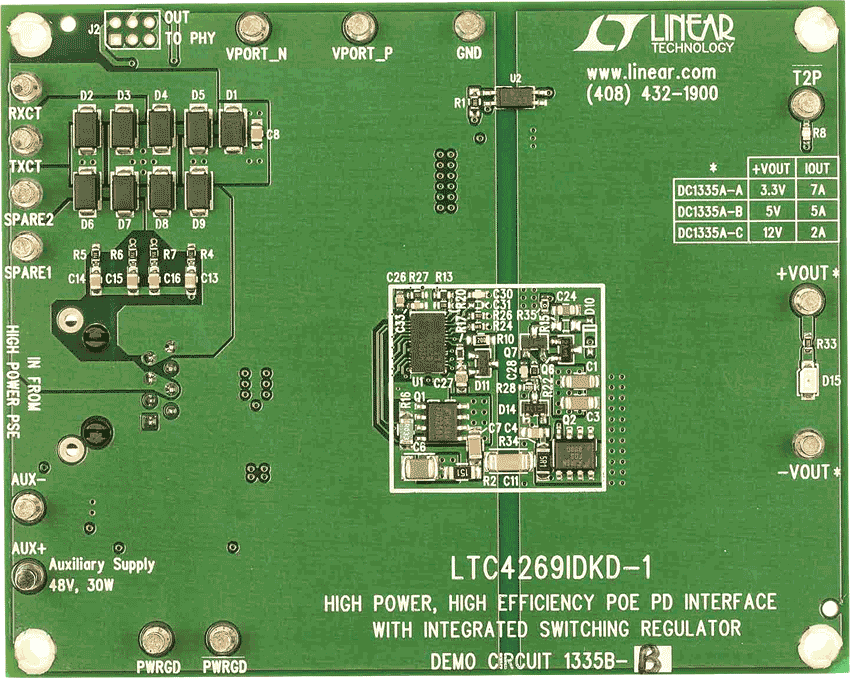

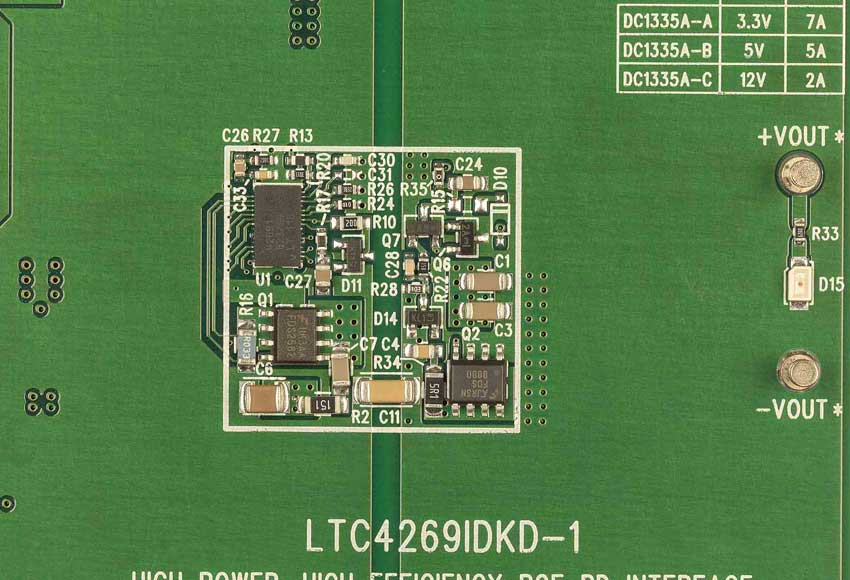

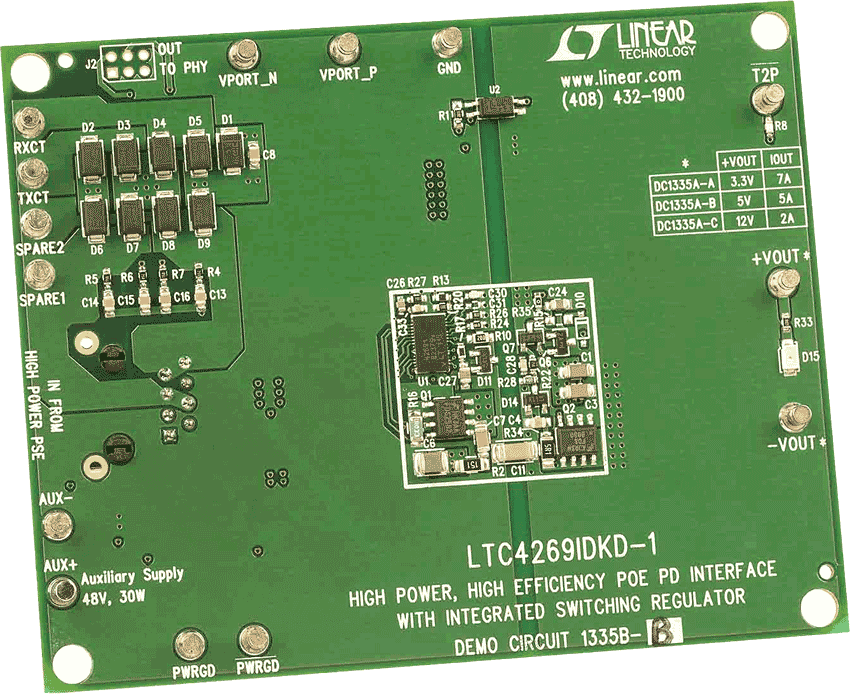

DC1335B-B: Demo Board for the LTC4269-1 - IEEE 802.3at PD with Synchronous No-Opto Flyback Controller



DC1335B-C
LTC4269-1 | PoE Powered Device w/48V Isolated Auxiliary, VOUT = 12V, IOUT = 2A

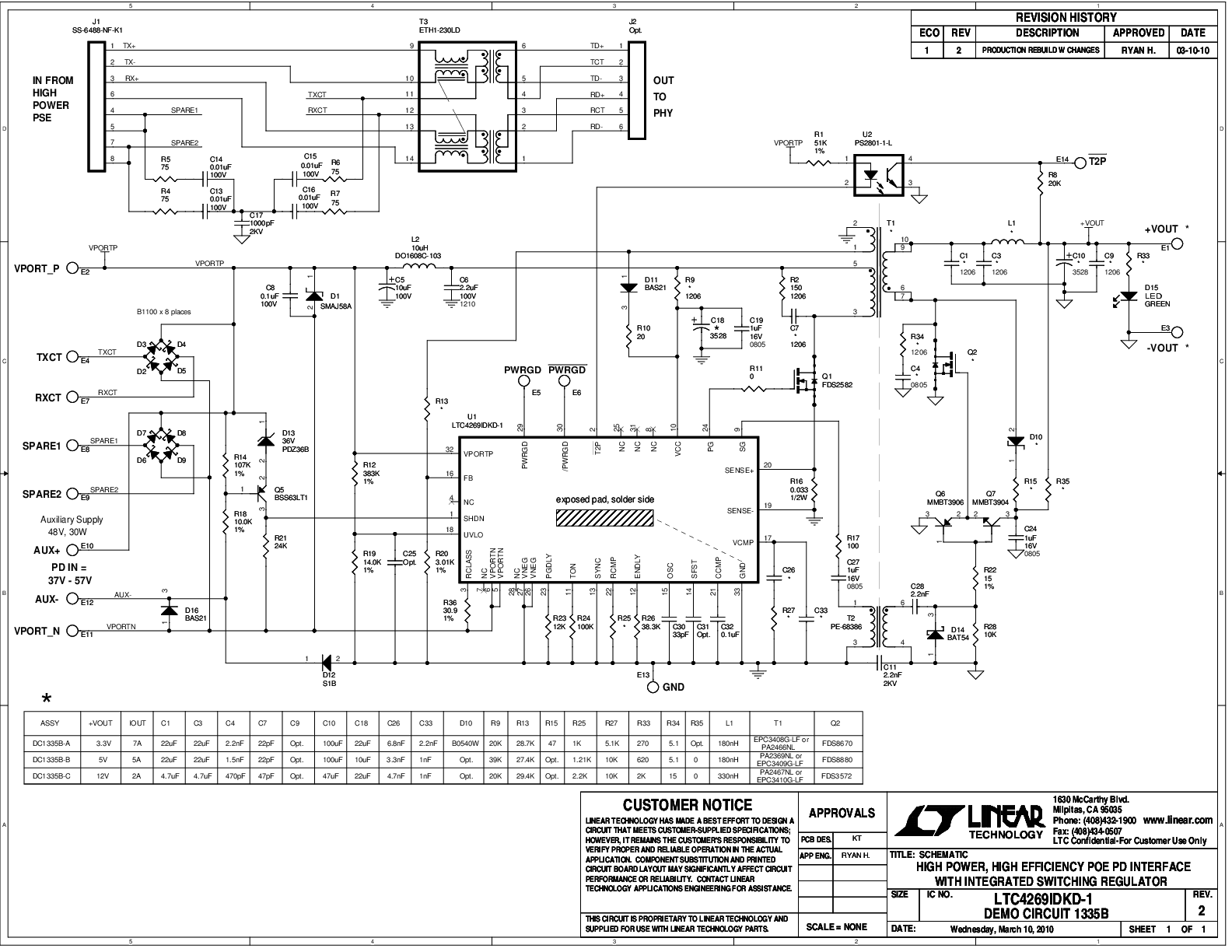

DC1335B-C - Schematic
DC1335B-B
LTC4269-1 | PoE Powered Device w/48V Isolated Auxiliary, VOUT = 5V, IOUT = 5A
DC1335B-B Demo Board DC1335B-B Demo Board DC1335B-B Demo Board DC1335B-B Demo Board DC1335B-B Demo Board DC1335B-C - Schematic

参考电路

Portable Radio Reference Design Block Diagram
Portable Radio Reference Design Block Diagram
Final Enclosure of the ADRV-PACKRF
CN0412 参考设计

ADRV-PACKRF便携式无线电设计

查看参考设计详情

特性和优点

  • 两个完整的无线电
    • 2 Tx、2 Rx、2观测
  • 多个电源选项
    • 壁式连接、以太网供电、电池
  • 内置IMU和GPS进行跟踪
  • 完全可配置和可定制软件
CN0412
ADRV-PACKRF便携式无线电设计
Portable Radio Reference Design Block Diagram
Final Enclosure of the ADRV-PACKRF
