ADA4898-1

量产

高电压、低噪声、低失真、单位增益稳定、高速、双通道、8引脚运算放大器

数据手册 (Rev. E) 产品选型表
产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 超低噪声
    0.9 nV/√Hz
    2.4 pA/√Hz
    1.2 nV/√Hz @ 10 Hz
  • 超低失真：500 kHz下，-93 dBc
  • 宽电源电压范围：±5 V～±16 V
  • 高速
    -3 dB带宽：65 MHz（G = +1）
    压摆率：55 V/µs
  • 单位增益稳定
  • 低输入失调电压：最大值160µV
  • 低输入失调电压漂移：1µV/°C
  • 低输入偏置电流：-0.1µA
  • 低输入偏置电流漂移：2nA/°C
  • 电源电流：8 mA
  • 省电模式
ADA4898-1
高电压、低噪声、低失真、单位增益稳定、高速、双通道、8引脚运算放大器
ADA4898-1 Functional Block Diagram ADA4898-1 Pin Configuration Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

应用笔记 2

技术文章 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • ADA4898

Signal Chain Designer - BETA

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具

功耗与芯片温度

该工具根据电源电压、环境温度、负载特性和封装热数据估算芯片温度和功耗。

打开工具

模拟滤波器向导

使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

打开工具

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

打开工具

VRMS/dBm/dBu/dBV计算器

功率测量和信号强度的标准单位之间的换算工具。

打开工具

SPICE 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

EVAL-HSAMP-1

通用型单通道高速运算放大器评估板

立即购买 更多内容

特性和优点

  • 可实现快速试验板试验/原型操作
  • 用户自定义电路配置
  • 边缘安装超小型A(SMA)连接器
  • 可轻松连接至测试设备和其它电路

产品详情

通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而较大程度地降低风险，加快产品上市。 这些评估板全部兼容RoHs标准。 请参考下列订购指南和引脚数和封装，决定需要订购的型号。

资料
EVAL-HSAMP-1
通用型单通道高速运算放大器评估板

参考电路

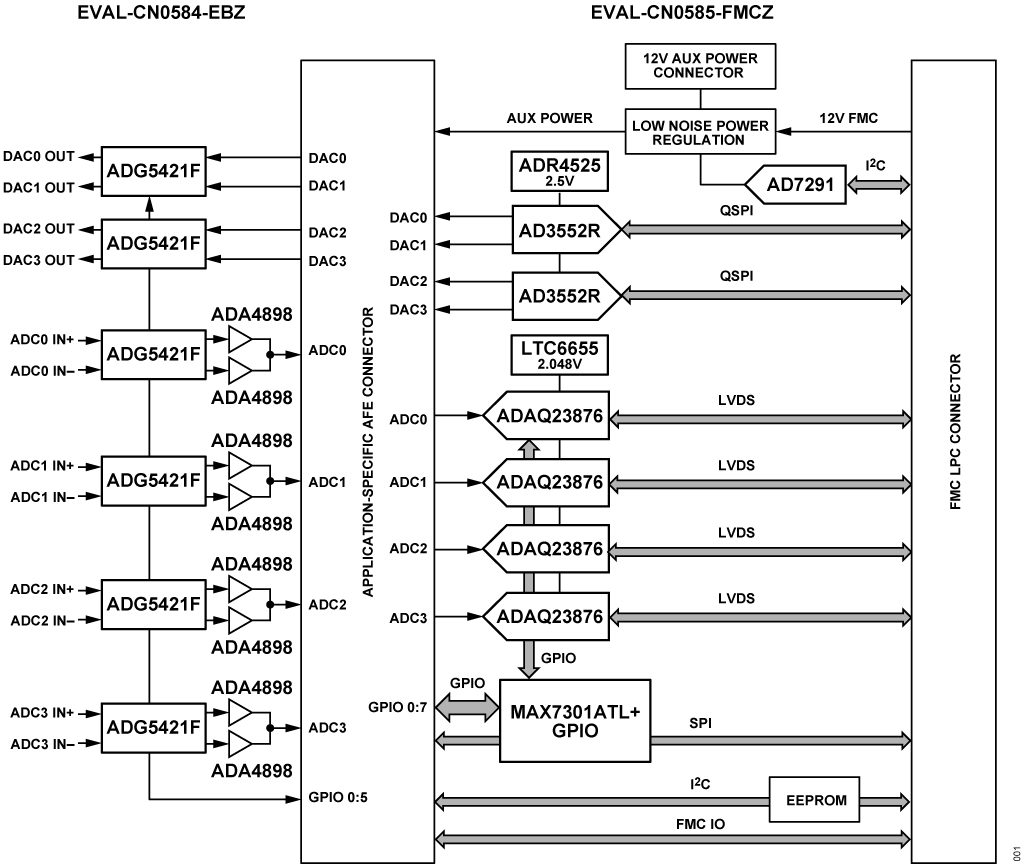

Figure 1. Simplified Block Diagram
Figure 1. Simplified Block Diagram
CN0584 Kit
CN0584 - Angle View
CN0584 - Top View
CN0584 - Bottom View
CN0584 参考设计

Precision Low Latency Development Kit

查看参考设计详情

特性和优点

  • 4 Analog Input Channels with Configurable Voltage Ranges
  • 4 Analog Output Channels with Configurable Voltage Ranges
  • 250 ns Latency between ADC Measurement and DAC Settling
  • Analog Front End Board Modeling and Simulation Compatible with MATLAB and Python in Rx or Tx Paths
  • All Power and Digital Connections provided by the Interface Connector

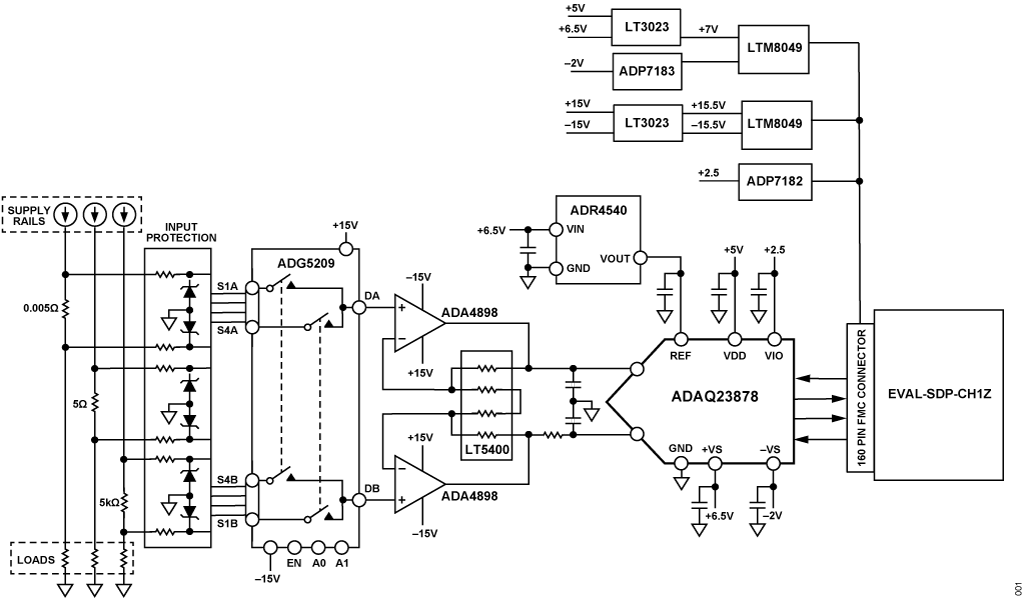

Figure 1. EVAL-CN0560-FMCZ Simplified Block Diagram
Figure 1. EVAL-CN0560-FMCZ Simplified Block Diagram

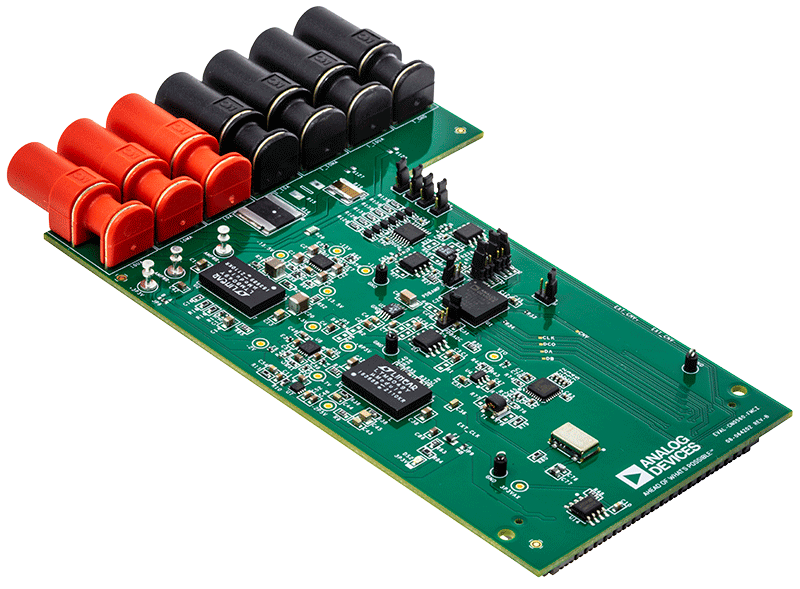

EVAL-CN0560-FMCZ Evaluation Board

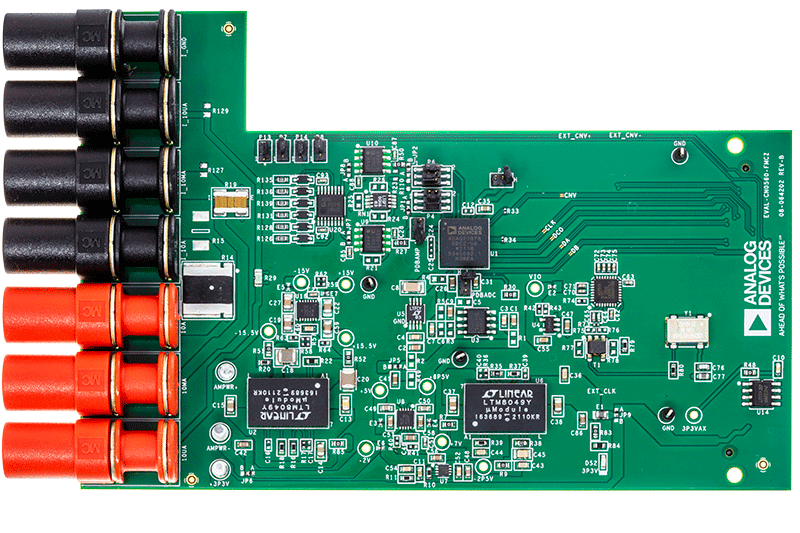

EVAL-CN0560-FMCZ Evaluation Board - Top View

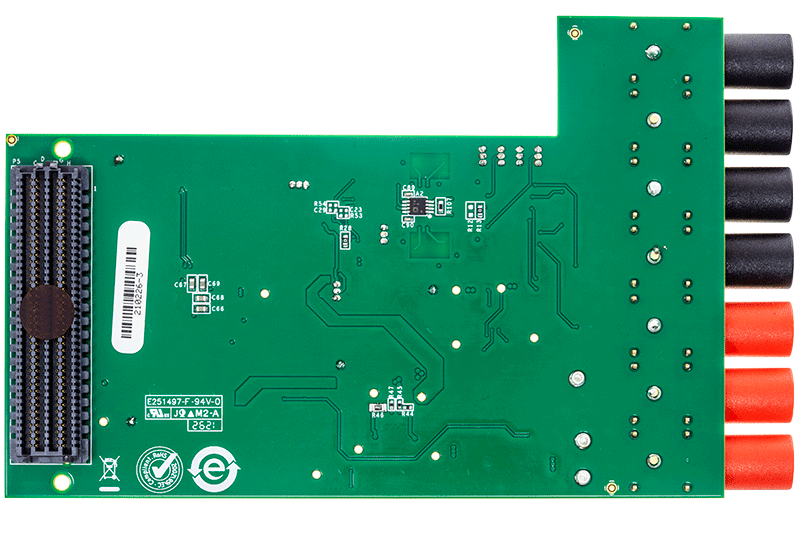

EVAL-CN0560-FMCZ Evaluation Board - Bottom View
CN-0560 and SDP-H1
CN0560 参考设计

高精度、宽带宽电流测量信号链

查看参考设计详情

特性和优点

  • 具有保护特性的可选电流输入范围
  • 10 A、10mA、10uA测量范围
  • 过采样支持高达111 dB的动态范围
CN0584
Precision Low Latency Development Kit
Figure 1. Simplified Block Diagram
CN0584 Kit
CN0584 - Angle View
CN0584 - Top View
CN0584 - Bottom View
CN0560
高精度、宽带宽电流测量信号链
Figure 1. EVAL-CN0560-FMCZ Simplified Block Diagram
EVAL-CN0560-FMCZ Evaluation Board
EVAL-CN0560-FMCZ Evaluation Board - Top View
EVAL-CN0560-FMCZ Evaluation Board - Bottom View
CN-0560 and SDP-H1
