AD9680

推荐新设计使用

14位、1 GSPS/820 MSPS/500 MSPS、JESD204B、双通道模数转换器

数据手册 (Rev. E) 产品选型表
产品模型
8
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • JESD204B（子类1）编码串行数字输出
  • 1 GSPS时每通道总功耗：1.65 W（默认设置）
  • SFDR = 85 dBFS (340 MHz)，80 dBFS (1 GHz)
  • SNR = 65.3 dBFS（340 MHz，AIN = −1.0 dBFS）；60.5 dBFS（1 GHz，AIN = -1.0 dBFS）
  • ENOB = 10.8 位(10 MHz)
  • DNL = ±0.5 LSB
  • INL = ±2.5 LSB
  • 噪声密度 = -154 dBFS/Hz (1 GSPS)
  • 直流电源：1.25 V、2.5 V和3.3 V
  • 无失码
  • ADC内部基准电压源
  • 灵活的输入范围
    • AD9680-1000： 1.46 V p-p至1.94 V p-p（标称值1.70 V p-p）
    • AD9680-500： 1.46 V p-p至2.06 V p-p（标称值2.06 V p-p）
  • 可编程端接阻抗
    • 400 Ω、200 Ω、100 Ω和50 Ω差分
  • 2 GHz可用模拟输入全功率带宽
  • 95 dB通道隔离/串扰
  • 幅度检测位支持实现高效AGC
  • 每通道2个集成式宽带数字处理器
    • 12位NCO，最多4个级联半带滤波器
  • 差分时钟输入
  • 整数时钟分频值：1、2、4或8
  • 灵活的JESD204B通道配置
  • 小信号扰动
AD9680
14位、1 GSPS/820 MSPS/500 MSPS、JESD204B、双通道模数转换器

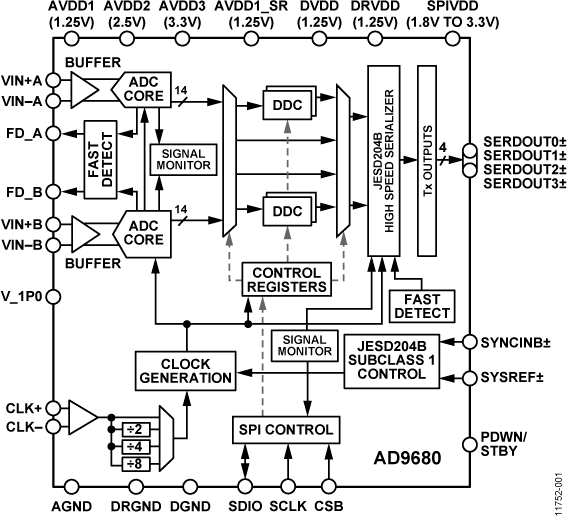

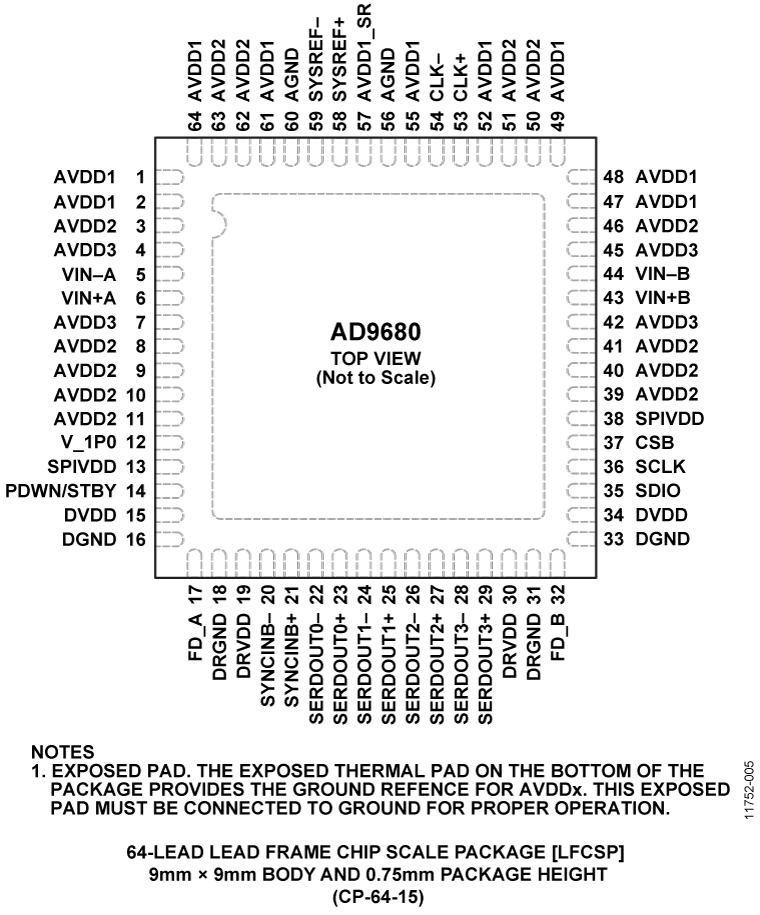

AD9680 Functional Block Diagram AD9680 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 1

技术文章 17

信息 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

软件资源

器件驱动器 3

硬件生态系统

部分模型 产品周期 描述
内部电源开关降压稳压器 2
ADP2164
推荐新设计使用 6.5V、4 A高效率降压DC-DC调节器
ADP2384
推荐新设计使用 20 V、4 A、同步降压DC-DC稳压器
全差分放大器 4
ADL5565
推荐新设计使用 6 GHz超高动态范围差分放大器
ADL5569
推荐新设计使用 6.0 GHz、超高动态范围、差分放大器
ADL5567
推荐新设计使用

4.8 GHz超高动态范围双通道差分放大器

ADL5566
推荐新设计使用 4.5 GHz 超高动态范围双通道差分放大器
时钟产生器件 4
LTC6951
最后购买期限 具集成型 VCO 的超低抖动、多输出时钟合成器
LTC6952
最后购买期限 具有 11 个输出并支持 JESD204B / JESD204C 协议的超低抖动、4.5GHz PLL
HMC7044
推荐新设计使用 带JESD204B接口的高性能、3.2 GHz、14路输出抖动衰减器
AD9528
推荐新设计使用 提供14路LVDS/HSTL输出的JESD204B/JESD204C时钟发生器
时钟分配器件 3
LTC6955
最后购买期限 超低抖动 7.5GHz 11 输出扇出缓冲器系列
LTC6953
最后购买期限 具有 11 个输出并支持 JESD204B/JESD204C 协议的超低抖动、4.5GHz 时钟分配器
HMC7043
推荐新设计使用

高性能、3.2 GHz、14输出扇出缓冲器

数字控制VGA 2
ADA4961
推荐新设计使用 低失真3.2 GHz RF DGA
ADL5205
推荐新设计使用

ADL5205 35 dB范围、1 dB步长可编程VGA

正线性稳压器(LDO) 1
ADP1741
量产 2 A、低VIN、压差CMOS线性稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

Virtual Eval - BETA

Virtual Eval是一款网络应用程序，可帮助设计人员评估ADC和DAC产品。 利用ADI公司服务器上的详细模型，Virtual Eval在几秒内可仿真关键部件的性能特征。 对工作条件（如输入音和外部抖动）以及器件特性（如增益或数字下变频）进行配置。 性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。

打开工具

IBIS 模型 1

AD9680 AMI Model

打开工具

设计工具 1

ADC Companion Transport Layer RTL Code Generator Tool

This command line executable tool generates a Verilog module which implements the JESD204 receive transport layer. The user specifies in a configuration file one or more modes to be supported by the transport layer module. These modes are defined as a set of JESD204 parameter values: L, M, F, S, N', and CF. The transport layer converts JESD204 lane data output from a JESD204 link layer IP to a data bus with a fixed width, containing interleaved virtual converter samples. Both JESD204B and JESD204C link layers are supported.

打开工具

Visual Analog

对于正在选择或评估高速ADC的设计工程师，VisualAnalog™是一个将一组功能强大的仿真和数据分析工具与一个用户友好的图形界面集成在一起的软件包。

打开工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

MathWorks® 1

AD9680 MATLAB ADIsimADC

打开工具

S-参数 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
EVAL-FMCDAQ3-EBZ

高速数据采集FMC板

立即购买 更多内容

特性和优点

  • 提供两个ADC通道和两个DAC通道，具有完全的同步能力
  • 尺寸兼容FMC
  • 采用单个FMC连接器供电

产品详情

AD-FMCDAQ3-EBZ模块由AD9680（双通道、14位、1.25 GSPS、JESD204B ADC）、AD9152（双通道、16位、2.5 GSPS、JESD204B DAC）、AD9528时钟和电源管理组件组成。它通过FMC连接器和内部生成的载波平台提供时钟信号，包括完全自足的数据采集和信号合成原型制作平台。该模块采用FMC尺寸(84 mm × 69 mm)，将宽带数据转换、时钟和电源结合在一起，非常接近用于系统原型开发和设计的实际软硬件，而信号链性能不受影响。

应用

  • 电子测试与测量设备
  • 通用软件无线电
  • 雷达系统
  • 超宽带卫星接收器
  • 信号情报(SIGINT)
  • 点对点通信系统
  • DOCSIS 3.0 CMTS和HFC网络
  • 多路输入/多路输出(MIMO)无线电
  • 自动测试设备

eval board
schematic 3
schematic 4
schematic 5
AD-FMCDAQ2-EBZ

AD-FMCDAQ2-EBZ 评估板

立即购买 更多内容

特性和优点

  • 包括原理图、布局、BOM、Gerber文件、HDL、Linux®驱动程序、IIO示波器、VisualANALOG
  • 尺寸兼容FMC
  • 通过FMC连接器供电
  • 提供两个ADC通道和两个DAC通道，具有完全的同步能力

产品详情

AD-FMCDAQ2-EBZ模块由AD9680（双通道、14位、1.0 GSPS、JESD204B ADC）、AD9144（四通道、16位、2.8 GSPS、JESD204B DAC）、AD9523-1（14输出、1GHz时钟）和电源管理组件组成。 它通过FMC连接器和内部生成的载波平台提供时钟信号，包括完全自足的数据采集和信号合成原型制作平台。 该模块采用FMC尺寸(84 mm × 69 mm)，将宽带数据转换、时钟和电源结合在一起，非常接近用于系统原型开发和设计的实际软硬件，而信号链性能不受影响。

应用

  • 电子测试与测量设备
  • 通用软件无线电
  • 雷达系统
  • 超宽带卫星接收机
  • 点对点通信系统

eval board
schematic 6
schematic 7
schematic 8
EVAL-AD9680

AD9680/AD9234/AD9690评估板

立即购买 更多内容

特性和优点

  • AD9680和AD9234的全功能评估板
  • 用于设置和控制的SPI接口
  • 宽带巴伦驱动输入
  • 无需外部电源 采用来自FMC的12 V-1 A和3.3 V-3 A电源
  • VisualAnalog®和SPI控制器软件接口

产品详情

AD9680-1000EBZ/AD9234-1000EBZ/AD9690-1000EBZ评估板用于评估AD9680-100014位、1000MSPS JESD204B、双通道模数转换器/AD9234-100014位、1000 MSPS JESD204B、双通道模数转换器/AD9690-100014位、500 MSPS、1 GSPS JESD204B模数转换器。 本参考设计提供在各种模式和配置下运行该ADC所需的全部支持电路。 它设计为可直接与ADS7-V2EBZ数据捕捉卡进行接口，允许用户下载捕捉的数据用于分析。 Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。 同时，SPI控制器软件包也兼容硬件部分，允许用户使用AD9680/AD9234/AD9690的SPI可编程功能。用户指南wiki提供用于配置器件进行实验室性能评估的文档和说明。

AD9680/AD9234/AD9690数据手册提供了更多有关器件配置和性能的信息，在使用该评估板时应加以参考。 所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。 欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

设备要求

  • 模拟信号源和抗混叠滤波器
  • 采样时钟源
  • 用于FPGA接收器的基准时钟源
  • 运行Windows 7、XP或Vista的PC
  • 建议使用USB 2.0端口（兼容USB 1.1）
  • AD9680-1000EBZ评估板
  • ADS7-V2EBZ基于FPGA的数据采集套件

eval board
schematic 9
schematic 10
AD-FMCADC4-EBZ

ADA4961和AD9680模拟信号链评估与AD9528转换器同步

立即购买 更多内容

特性和优点

  • 利用JESD204B高速串行接口可实现四通道1.0 GSPS转换
  • 具有21dB电压增益调节的驱动器放大器接口
  • 可选片上或外部时钟
  • 特定设计，增加I/O，适合多板同步

产品详情

AD9680集宽输入带宽、高采样速率和出色的线性度等特性于一身，非常适合于频谱分析仪、数据采集系统以及各式军工电子应用，比如雷达和干扰/抗干扰措施等。 AD-FMCADC4-EBZ是一款高速4通道数据采集板，集成了两个双通道ADC (1000 MSPS) AD9680和用于驱动每个转换器的四个低失真、3.2 GHz、RF DGA ADA4961。 FMC尺寸形式支持JESD204B高速串行接口。 通过AD9528时钟生成器支持片上时钟和通道同步。 本产品设计用于对高达第二奈奎斯特区的宽带模拟信号进行采样。


此板符合大多数FMC规格的机械尺寸、安装孔位等要求。 虽然该板确实符合大多数FMC规格要求，但它不能用作现成的商用 (COTS)板。 如果需要可供立即集成的商用产品，请咨询FMC制造商并查阅FMC规格(ANSI/VITA 57.1)。

该板针对配合Xilinx开发系统使用的ADI参考设计。 ADI提供完整的源代码（HDL和软件）以重新创建这些项目（减去由FPGA供应商提供的、我们所用的IP），但所供信息可能不足以将其连接至自定义平台。

该板专门针对同步多个AD-FMCADC4-EBZ板而设计。 有关更多同步信息，请参阅 用于同步多个GSPS转换器的测试方法。 参考设计包括通过JESD204B串行接口和SPI接口采集器件数据。 样本写入外部DDR-DRAM中。 它允许通过SPI编程器件并监控其内部寄存器。


eval board
schematic 11
ADS7-V2EBZ

基于FPGA的数据采集套件

立即购买 更多内容

特性和优点

  • 基于Virtex-7 FPGA
  • 一(1)个FMC-HPC连接器
  • 支持十(10)个13.1 Gbps收发器
  • 两(2)个DDR3-1866 DIMM
  • 简单USB端口接口(2.0)



产品详情

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例（例如，ADS7-V2用于高速ADC评估）。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台，也不支持独立运行。有关FPGA开发套件，请咨询Xilinx和其认可的代理商

EVAL-FMCDAQ3-EBZ
高速数据采集FMC板
FMCDAQ3 Block Diagram FMCDAQ3 (top)
AD-FMCDAQ2-EBZ
AD-FMCDAQ2-EBZ 评估板

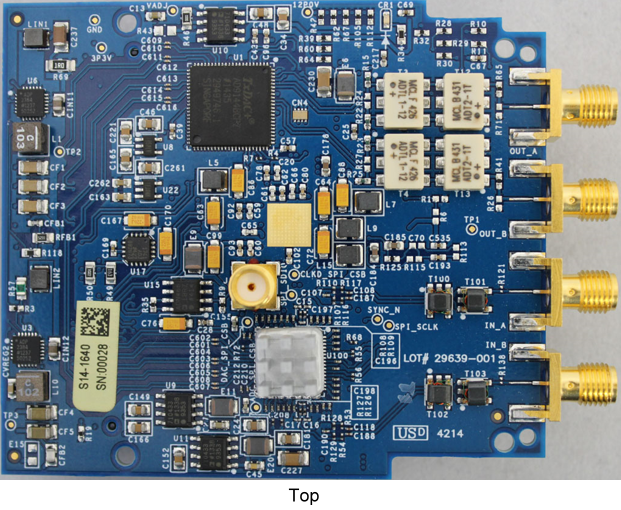

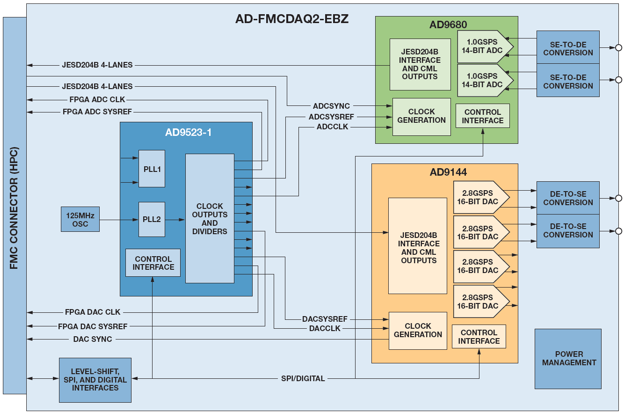

AD-FMCDAQ2-EBZ Block Diagram AD-FMCDAQ2-EBZ - top view AD-FMCDAQ2-EBZ - bottom view
EVAL-AD9680
AD9680/AD9234/AD9690评估板
AD9680-1250EBZ Evaluation Board - Top View AD9680-1250EBZ Evaluation Board - Bottom View AD9680-1250EBZ Evaluation Board
AD-FMCADC4-EBZ
ADA4961和AD9680模拟信号链评估与AD9528转换器同步
AD-FMCADC4-EBZ Evaluation Board (top) AD-FMCADC4-EBZ Evaluation Board (bottom)
ADS7-V2EBZ
基于FPGA的数据采集套件
ADS7-V2EBZ
