ADL5569
推荐新设计使用6.0 GHz、超高动态范围、差分放大器
- 产品模型
- 2
产品详情
- −3 dB带宽：6.0 GHz
- 使用外部电阻可降低预设20 dB增益
- 差分或单端输入转差分输出
- 内部直流耦合输入和输出
- 低噪声输入级：噪声指数：7.9 dB（2 GHz时）
- 低失真（5 V电源和2 Vp-p输出，具有100 Ω负载）
- 500 MHz：−78 dBc (HD2)、−70 dBc (HD3)、−80 dBc (IMD3)
- 2 GHz：-61 dBc (HD2)、-52 dBc (HD3)、-64 dBc (IMD3)
- 压摆率：23 V/ns（2 V p-p输出）
- 直流功耗：每个放大器86 mA（5 V时）
ADL5569是一款针对DC至6.0 GHz应用而优化的高性能双通道、差分放大器，具有20 dB电压增益。该放大器提供双通道格式，在宽频率范围内提供1.0 nV/√Hz（500 MHz时）的低折合到输入(RTI)噪声和出色的失真性能，堪称高速12位至16位模数转换器(ADC)的理想驱动器。ADL5569非常适合用于高性能零中频(IF)和复合中频接收器设计。此外，该器件针对单端输入驱动器应用具有出色的低失真特性。
每个放大器各使用两个外部串联电阻来扩展放大器的增益灵活性，并允许差分输入选择6 dB至20 dB范围内的任意增益。对于单端输入，增益可在6 dB至17 dB范围内调整。此外，该器件在2 V至3 V输出共模范围内保持低失真性能，在最高2 V p-p的交流电平下，提供灵活的ADC驱动能力。
ADL5569采用5V单电源供电，其静态电流典型值为每放大器86 mA。禁用时，这些放大器的功耗仅为16 mA。
该器件针对宽带、低失真和低噪声工作优化，使其具备了无可比拟的DC至4 GHz无杂散动态范围(SFDR)。这些特性加上可调增益能力，使该器件成为驱动多种ADC、混频器、PIN二极管衰减器、表面声波(SAW)滤波器以及各种分立RF器件的放大器选择。
ADL5569采用ADI公司的高速硅锗(SiGe)工艺制造，提供紧凑型2.5 mm × 3 mm、16引脚LFCSP封装，工作温度范围为−40°C至+85°C。
应用
- 差分ADC驱动器
- 单端至差分转换
- RF/IF增益模块
- SAW滤波器接口
- 仪器仪表
参考资料
产品选型指南 1
思想领导力 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADL5569BCPZ | 16-Lead LFCSP (2.5mm x 3mm x 0.55mm w/ EP) | ||
| ADL5569BCPZ-R7 | 16-Lead LFCSP (2.5mm x 3mm x 0.55mm w/ EP) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
工具及仿真模型
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
打开工具S-参数 1
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
打开工具评估套件

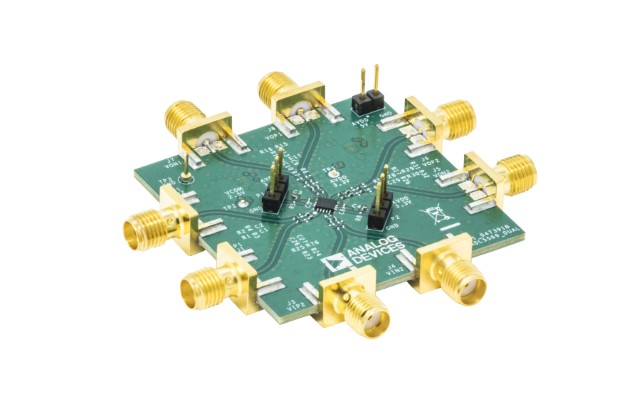

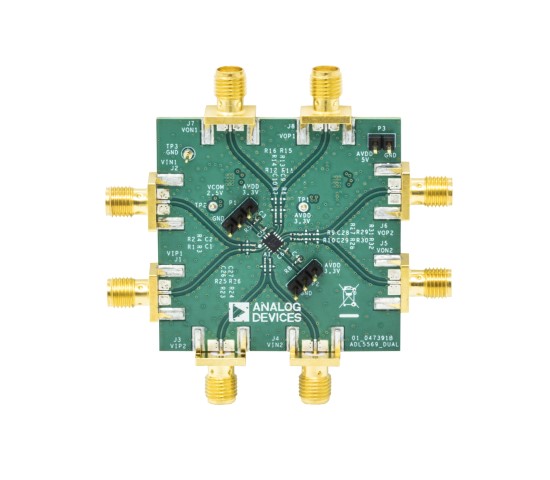

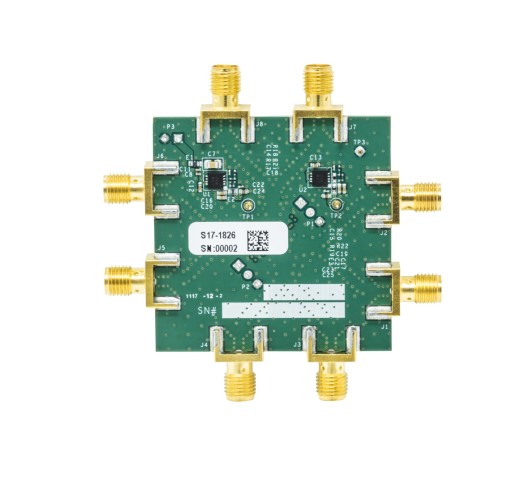

ADL5569 评估板
