AD8412A
推荐新设计使用−2V 至 50V 宽输入电压范围、1.8MHz 高带宽、具有 PWM 抑制和 10V/V 增益的电流检测放大器
- 产品模型
- 2
产品详情
- 1.8MHz 小信号，−3dB 带宽
- 封装内微调内核 (DigiTrim™)
- 不使用斩波和/或自动调零的精度
- 失调漂移为 ±0.30 μV/°C（典型值）
- 整个温度范围下的电压偏移最大为 ±200 μV
- 直流 CMRR 典型值：131 分贝
- 50kHz 时的 AC CMRR 典型值：97 分贝
- 宽共模输入电压范围
- −2 V 至 +50 V，连续运营
- −20V 至 +85V，连续生存能力
- 初始增益：10 V/V
- 宽工作温度范围：−40°C 至 +125°C
- 双向操作
- 2.9V 至 5.5V 电源工作范围

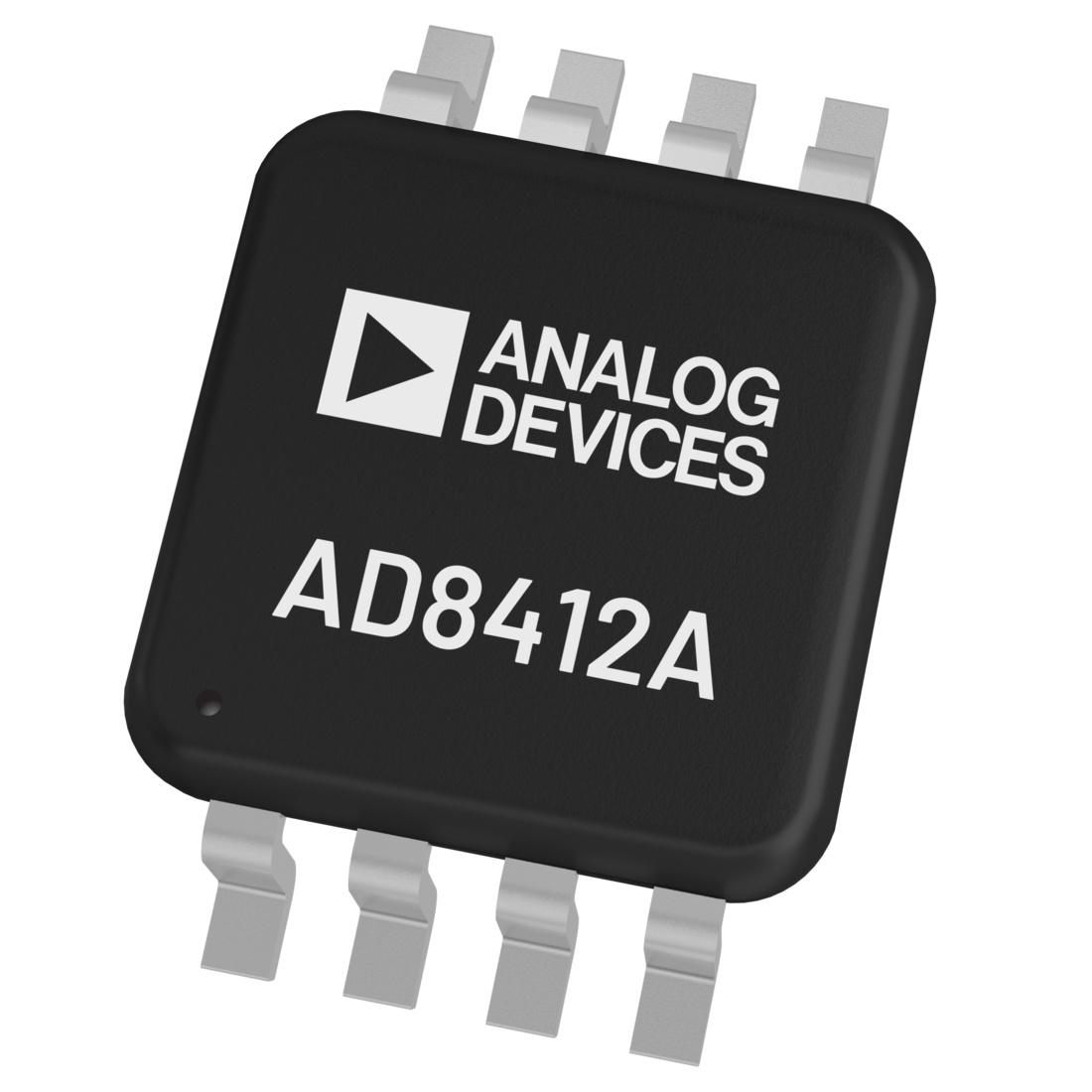

- 采用 8 引脚 MSOP 封装
AD8412A 是一款高电压、高带宽电流检测放大器。该器件的初始增益为 10V/V，带宽为 1.8MHz，在整个温度范围内最大增益误差为 ±0.11%。缓冲输出电压可直接连接到任何典型转换器。AD8412A 在 −2V 至 +50V 范围内具有最小直流共模抑制比 (CMRR) 110dB。AD8412A 在各种工业和汽车应用中对分流电阻进行双向电流测量。
AD8412A 在 −40°C 至 +125°C 的温度范围内具有突破性的性能。该套件具有封装内微调内核，在整个工作温度范围和共模电压范围内，可使典型的失调漂移为±0.30μV/°C，而无需斩波和自动调零时钟（这可能导致应用中的互调）。该器件包括可实现宽输入共模范围和平衡输入偏置电流的电路（无论输入差分电压或共模电压如何），以及可实现超低 CMRR 漂移的电路。该套件还包括可在脉宽调制 (PWM) 类型输入共模电压存在的情况下使能输出精度的电路。AD8412A 采用 8 引脚 MSOP 封装。
应用
- 同相或高端电流检测

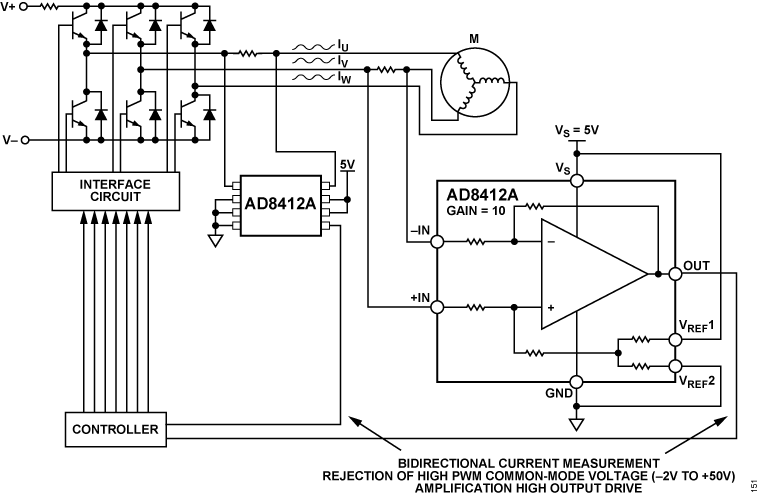

- 无刷直流电机 (BLDC) 和低电感电机的电机控制
- 双向 48 V 至 12 V DC-DC 转换器
- 电磁阀控制
- 电源轨监控
- 低端电流检测
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD8412ABRMZ | 8-Lead MSOP | ||
| AD8412ABRMZ-RL | 8-Lead MSOP |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 高输入电压降压稳压器 1 | ||
|
LT8618 LT8618-3.3 LT8618C |
高效 65V/100mA 同步降压 | |
| 内部电源开关降压稳压器 1 | ||
| MAX17552 | 量产 | 60V、100mA、超小尺寸、高效率、 同步降压型DC-DC转换器,空载耗流为22μA |
| 微功耗降压稳压器 1 | ||
|
LT8604/ LT8604C |
高效42V/120mA同步降压 | |
| 正线性稳压器(LDO) 2 | ||
| ADP7112 | 推荐新设计使用 | 20 V、200 mA低噪声CMOS LDO线性稳压器 |
| ADP7118 | 推荐新设计使用 | 20 V、200 mA、低噪声、CMOS LDO线性稳压器 |

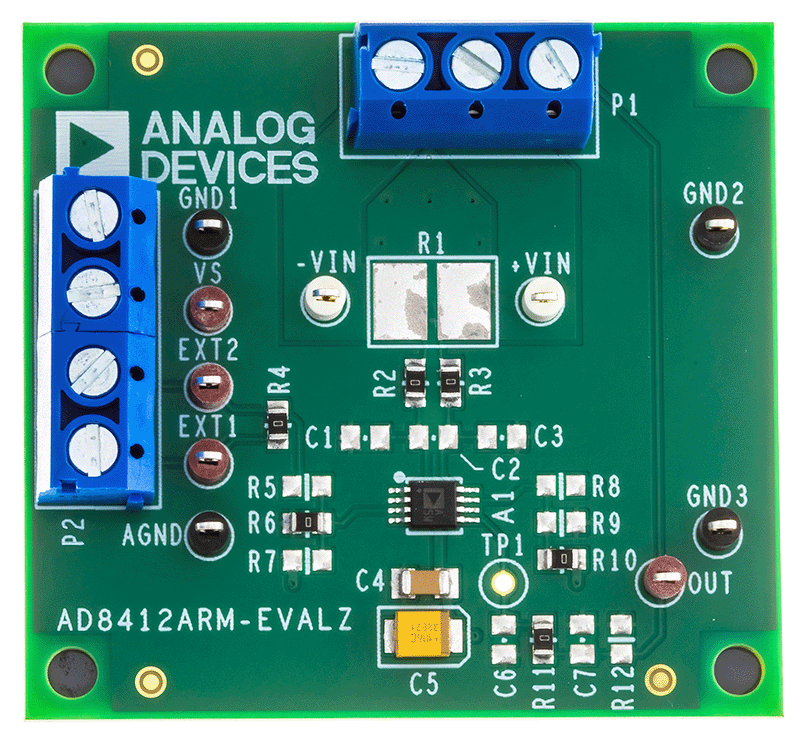

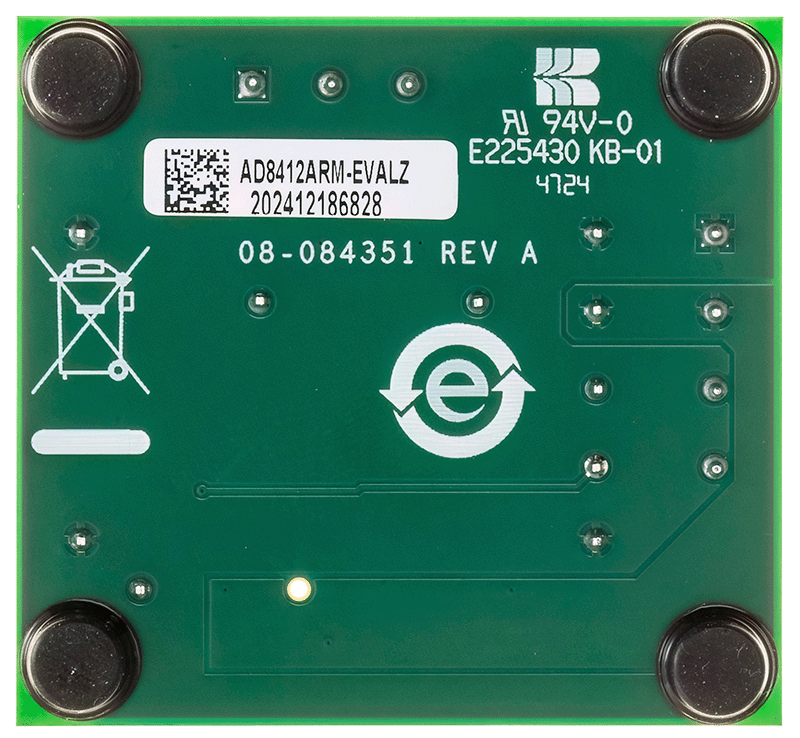

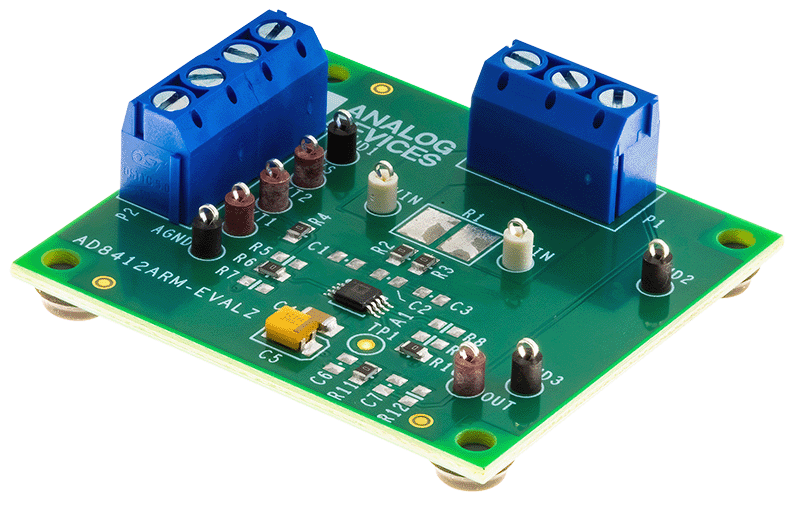

评估套件
