ADL8107

推荐新设计使用

GaAs、pHEMT、MMIC、低噪声放大器，6 GHz至18 GHz

数据手册 (Rev. B) 产品选型表

产品模型: 2

Viewing:

产品详情

单一正电源（自偏置）
增益：7 GHz到16 GHz范围内为24 dB（典型值）
OIP3：7 GHz到16 GHz时为29 dBm（典型值）

噪声指数：7 GHz到16 GHz范围内为1.3 dB（典型值）
8引脚2mm x 2mm LFCSP（参见数据手册的“外形尺寸“章节）

参考资料

数据手册 1

ADL8107: GaAs, pHEMT, MMIC, Low Noise Amplifier, 6 GHz to 18 GHz Data Sheet (Rev.B) 08/18/2023

用户手册 1

UG-2026: Evaluating the ADL8107 GaAs, pHEMT, MMIC, Low Noise Amplifier, 6 GHz to 18 GHz (Rev.A) 11/08/2022

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADL8107ACPZN	8-lead LFCSP 2 mm × 2 mm × 0.85	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADL8107ACPZN-R7	8-lead LFCSP 2 mm × 2 mm × 0.85	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

11月 22, 2024 - 24_0237 External RBIAS Resistor (R2) Revision for ADL8107
		PCN24_0237_Form Material_Report Qualification Results Summary
ADL8107ACPZN	量产
ADL8107ACPZN-R7	量产
9月 28, 2023 - 23_0146 Process Revision for Select Low Noise Amplifier Products
		PCN23_0146_Form Material_Report Qualification Results Summary
ADL8107ACPZN	量产
ADL8107ACPZN-R7	量产

这是最新版本的数据手册

工具及仿真模型

S-参数 1

ADL8107ACPZN S-Parameter

评估套件

评估ADL8107 GaAs、pHEMT、MMIC、低噪声放大器，6 GHz至18 GHz

立即购买更多内容

特性和优点

4 层Rogers 4350B 和 Isola 370HR评估板。
端接型2.92 mm RF连接器
直通校准路径（未接入设备）

产品详情

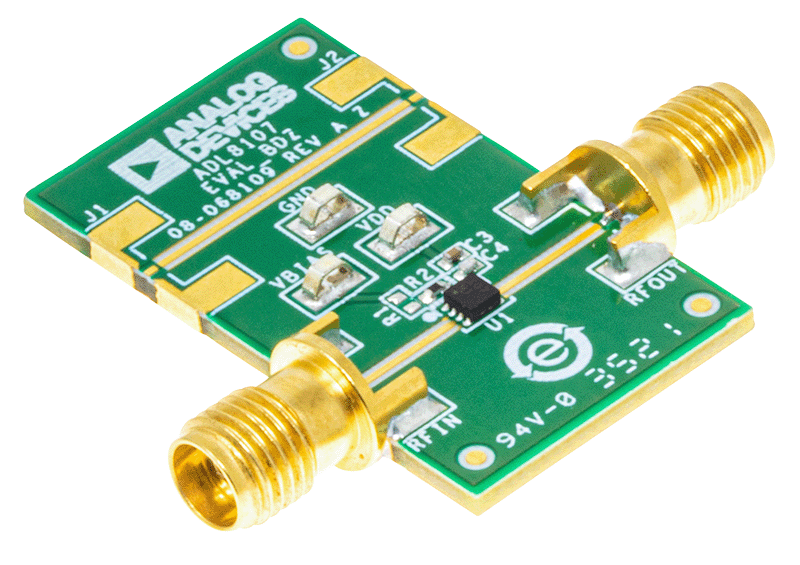

ADL8107-EVALZ由采用10 mil厚的Rogers 4350B和Isola 370HR铜箔制成的4层印刷电路板(PCB)组成，标称厚度为62 mils。ADL8107-EVALZ上的RFIN和RFOUT端口填充有2.92 mm插口同轴连接器，且其相应的RF走线具有50 Ω特征阻抗。ADL8107-EVALZ上安装的组件适合在ADL8107的整个工作温度范围（−40°C至+85°C）内使用。为校准电路板的迹线损耗，在J1和J2连接器之间提供了一个直通校准路径。J1和J2必须安装RF连接器才能使用该直通校准路径。直通校准路径性能参见用户指南中的表1和图3。

通过表贴技术(SMT)测试点连接器GND和VDD访问ADL8107-EVALZ接地路径和VDD引脚。可在RBIAS引脚上轻松访问VBIAS的辅助测试点（有关测试点位置，请参见用户指南中的图5）。

ADL8107-EVALZ上的RF走线为50 Ω接地共面波导走线。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔用于连接顶部和底部接地平面，并特别集中于接地焊盘正下方的区域，以便为散热器提供充分的导电性和导热性。

ADL8107-EVALZ上的电源去耦电容代表用于表征和评定器件的配置。

有关ADL8107的完整详细信息，请参阅ADL8107数据手册，在使用ADL8107-EVALZ时，必须同时参阅该数据手册和本用户指南。
