MAX77837
新規設計に推奨5.5V入力、0.4A/1.05A、スイッチング電流昇降圧コンバータ(400nA IQ)
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$0.64
製品の詳細
- 入力電圧:1.8V~5.5V
- 出力電圧:1.8V~5.2Vの組み合わせ
- 95%のピーク効率(5.5VIN、3.8VOUT)
- 静止電流:430nA(代表値)
- シャットダウン電流:10nA
- RSEL設定
- OUT1およびOUT2
- スイッチ電流制限:1.05Aまたは0.4A
- DVS機能のオン/オフ
- ヒカップまたはラッチオフ・モード
- 保護機能
- 入力低電圧ロックアウト(UVLO)
- 過電流保護(OCP)
- サーマル・シャットダウン
- 1.84mm × 1.03mm、8バンプWLP
- 2.5mm x 2.0mm、8ピンFC2QFN
MAX77837は業界最小のナノパワー昇降圧コンバータであり、ウェアラブルやモノのインターネット(IoT)のアプリケーションで使用される単一セル・バッテリ構造向けに最適化されています。
このコンバータは1.8V~5.5Vの入力電源で動作します。出力電圧は、2本のハードウェア制御ピンに接続された抵抗によって1.8V~5.2Vに設定されます。このICは、連続導通モード(CCM)、スキップ・モード、低消費電力モードで動作することにより、広い負荷電流範囲にわたって高効率を確保できます。また、このICには430nA(代表値)という超低静止電流と10nA(代表値)のシャットダウン電流に対応するため、長いスタンバイ時間が必要になるバッテリ駆動のアプリケーションに最適です。
MAX77837には、2本の固有のハードウェア制御ピン(SEL1とSEL2)があります。SEL1に接続された抵抗(RSEL1)により、1.8V~5.2Vの範囲で事前に定義された2つの出力電圧、OUT1とOUT2の組み合わせが選択されます。SEL2に接続された抵抗(RSEL2)により、1050mAと400mAで2種類のスイッチ電流制限を設定できます。これによって外付け部品サイズの最適化、ダイナミック電圧スケーリング(DVS)機能の有効化/無効化、短絡時のヒカップ・モードまたはラッチオフ・モードの選択を行えます。更にRSEL2によりスタートアップ電圧をOUT1またはOUT2として設定することもできます。また、必要に応じてDVS機能を使用し、部品をパワーダウンすることなく、低いVOUTから高いVOUTへと出力電圧を変更できます。
MAX77837は、バンプ・ピッチ0.4mmの1.84mm x 1.03mm、8バンプ・ウェーハレベル・パッケージ(WLP)と、2.5mm x 2.0mm、8ピン・フリップ・チップQFNパッケージ(FC2QFN)として提供されます。
アプリケーション
- LPWAN SoC関連電源ソリューション
- IoTおよびウェアラブルのアプリケーション
- アセット・トラッカ
- スマート・メータ
ドキュメント
データシート 2
Analog Dialogue 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX77837EWA+ | 8-WLCSP-N/A | ||
MAX77837EWA+T | 8-WLCSP-N/A |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
EE-Sim® パワー・ツール 1
EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

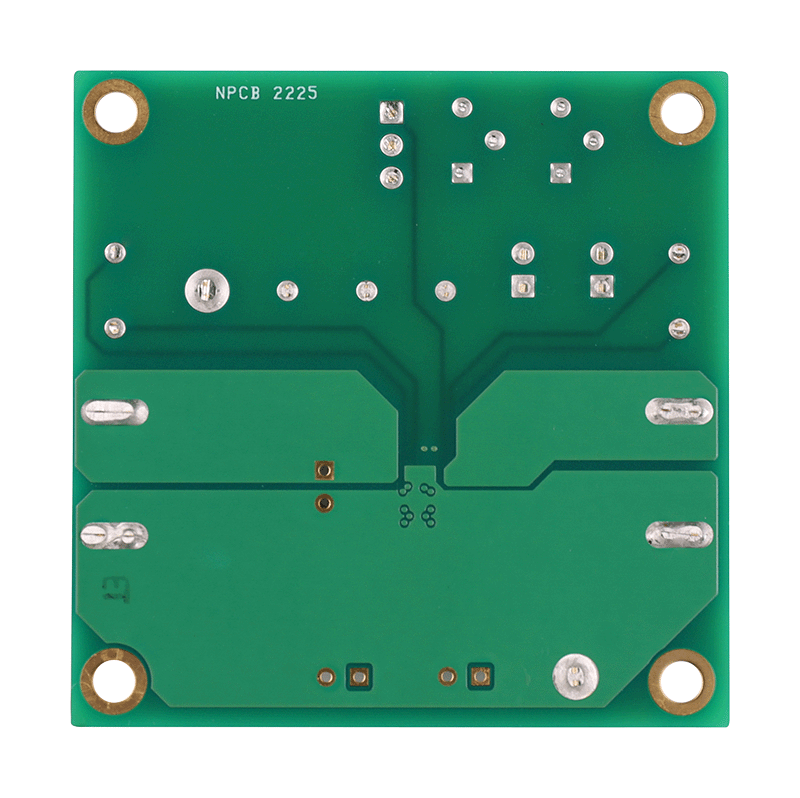

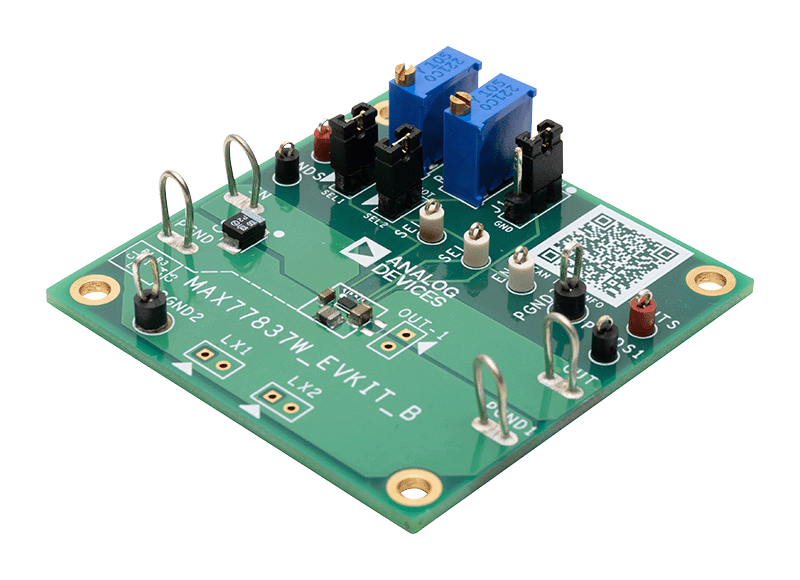

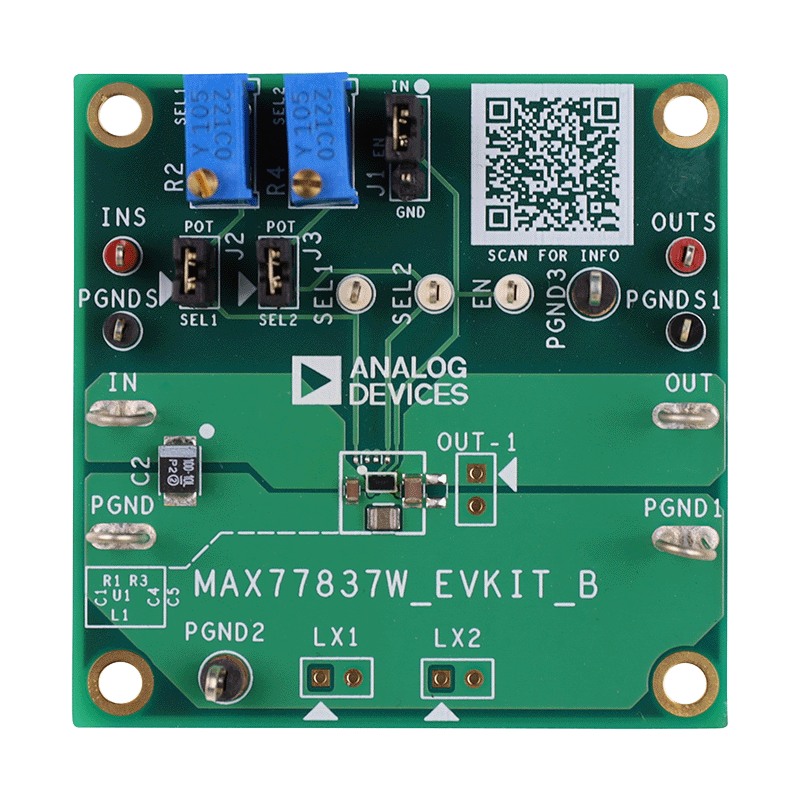

EE-Simを今すぐ開始評価用キット
リファレンス・デザイン
