MAX156

製造中

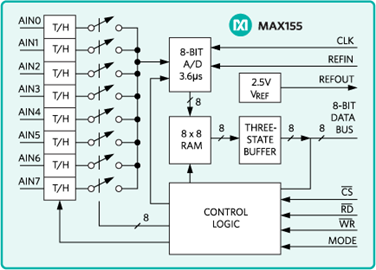

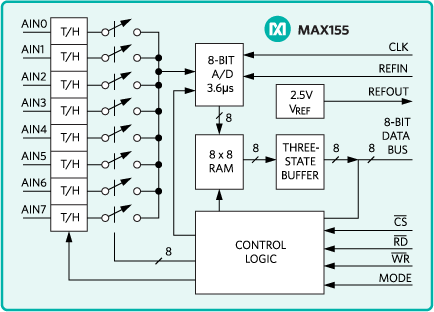

高速、8チャネル、8ビットADC、同時トラック/ホールドおよびリファレンス内蔵

データシート (Rev. 2)

製品セレクション・テーブル

製品モデル: 3
1Ku当たりの価格: 最低価格：$14.81

Viewing:

製品の詳細

8つの同時サンプリングトラック/ホールド入力
チャネル当り変換時間：3.6µs
ユニポーラまたはバイポーラ入力範囲
シングルエンドまたは差動入力
混在入力構成が可能
内部リファレンス：2.5V
+5V単一電源または±5Vデュアル電源動作

製品モデル: 3
1Ku当たりの価格: 最低価格：$14.81

ドキュメント

データシート 2

MAX155-MAX156: High-Speed, 8-Channel, 8-Bit ADC with Simultaneous Track/Holds and Reference Data Sheet (Rev.2) 08/01/2014

MAX155-MAX156_jp: 高速、8チャネル、8ビットADC、同時トラック/ホールドおよびリファレンス内蔵 Data Sheet (Rev.0) 06/01/1994

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
MAX156ACWI+	28-SOIC_W-300_MIL	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX156BCNG+	24-PDIP-300_MIL	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX156BEWI+	28-SOIC_W-300_MIL	Material Declaration Reliablity Data	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
シングル・チャンネルA/Dコンバータ 4
MX7576	最終販売	CMOS、µPコンパチブル、5µs/10µs、8ビットADC
ADC0820	製造中	トラック/ホールド内蔵、CMOS高速8ビットADC
MAX160	製造中	CMOS、µPコンパチブル、4µs、8ビットADC
MAX152	製造中	3V、8ビットADC、1µAパワーダウン付き

マルチプレクスA/Dコンバータ 3
MX7828	最終販売	CMOS、高速、8ビットADC、4または8チャネルマルチプレクサ内蔵
MAX117	製造中	+3V、400ksps、4/8チャネル、8ビットADC、1µAパワーダウン付
MAX154	製造中	CMOS、高速、8ビットADC、マルチプレクサおよびリファレンス内蔵

評価用キット

MAX155の評価キット

今すぐ購入詳細を表示

機能と利点

Fully Functional 8-Channel, 8-Bit DAS
Eight Simultaneously Sampling Track/Hold Inputs
0 to 2.5V Unipolar or ±2.5V Bipolar Input Range
Single-Ended or Differential Inputs
Mixed Input Configurations are Possible
+2.5V Reference Voltage
EV Kit Operates from a Single Input Supply
Software for IBM-Compatible Computers Included
