MAX14918A

新規設計に推奨

SPI / Parallel Controlled Quad Low-Side Switches with Reverse Current Detection

データシート (Rev. 1) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$1.90
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • +5V (V5) or +7V to +65V (VDD) Supply Voltage Operation
  • 700mA DC Capability Per Channel across Temperature Range
  • 140mΩ (typ) On-Resistance Per Channel
  • Settable Load Current Limit 100mA (typ) to 900mA (typ)
  • +5V to +48V Load Voltage Range
  • 2x Inrush Load Current Option for 10ms (min)
  • Robust Design Features
    • Internal Inductive Energy Clamp at +55V (typ)
    • Short-Circuit Protection at OUT_ of up to +49V
    • Reverse Current Detection against Load-Supply Miswiring
    • ±1.2kV/42Ω Surge Protection
    • ±8kV Contact and ±25kV Air-Gap ESD Protection
    • -40°C to +125°C Operating Ambient Temperature
  • Diagnostic FAULT Indication for
    • Thermal Overload
    • Reverse Load Current Detection
    • Undervoltage Lockout (UVLO) on V5 Supply
  • Compact 24-Pin, 4mm x 5mm TQFN Package
MAX14918A
SPI / Parallel Controlled Quad Low-Side Switches with Reverse Current Detection
MAX14918 Typical Applications Crcuit1 MAX14918 Ttypical Applications Circuit MAX14918A Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ソフトウェア開発 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
MAX14918AEVKIT

MAX14918Aの評価用キット

今すぐ購入 詳細を表示

機能と利点

  • MAX14918Aを容易に評価
  • 広範囲の出力電圧と負荷条件による堅牢な動作
  • フォルト状態および逆電流の検出を知らせるLED表示
  • フィールド出力での堅牢な設計
    • 内部誘導高速消磁
    • 短絡保護
    • 最大±1.2kVのIEC 61000-4-5サージ保護
    • 最大±8kVのIEC 61000-4-2接触ESD保護
    • 最大±25kVのIEC 61000-4-2気中ESD保護
  • 抵抗で設定可能な負荷電流制限
  • 10ms（最小）の突入負荷電流オプション（× 2）
  • 出力逆電流保護用のMOSFETを内蔵
  • オプションのオンボード絶縁型5V電源により、ロジック側電源からMAX14918Aに電力を供給
  • ADuM6028 とADuM340Eを使用したガルバニック電源とデータ絶縁
  • 実証済みPCBレイアウト
  • 完全実装済みおよび試験済み
  • RoHS準拠

製品詳細

MAX14918A評価用キット（EVキット）は、MAX14918A（逆電流検出機能を備えたパラレル制御クワッド・ローサイド・スイッチ）の評価を目的としており、実績のある設計となっています。MAX14918A EVキットは絶縁電源とデジタル・インターフェースを備えており、MAX14918Aの4つのローサイド・スイッチをピンレベルで制御できます。このEVキットには、出力端子とCOMリターン端子の誤配線による損傷を防ぐ逆電流保護機能も備わっています。また、4mm x 5mm 24ピンTQFNパッケージに収められたMAX14918AATG+がUIとして搭載されています。
MAX14918AEVKIT
MAX14918Aの評価用キット

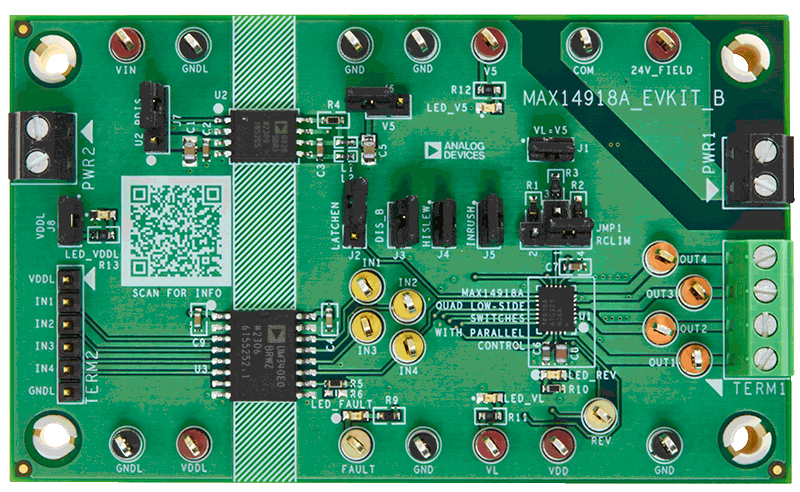

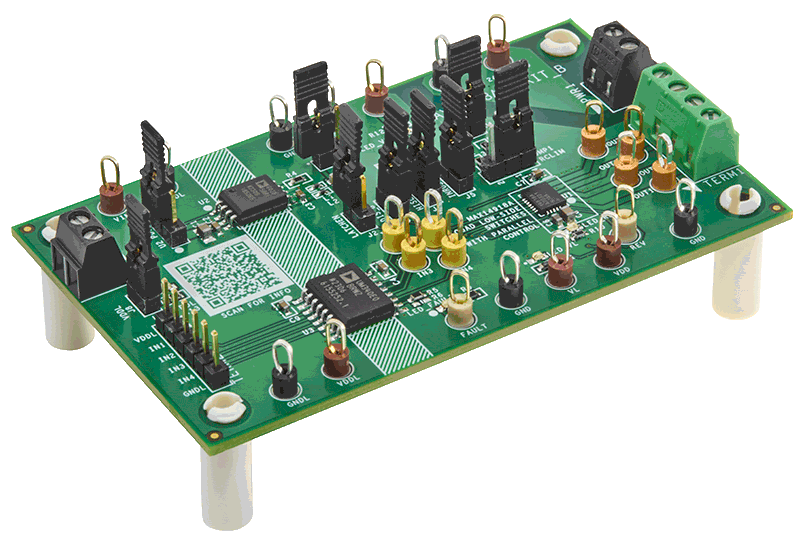

MAX14918AEVKIT Board Photo Angle View MAX14918AEVKIT Board Photo Top View MAX14918AEVKIT Board Photo Bottom View
