MAX13171E

製造中

マルチプロトコル、ピン選択可能なデータインタフェースチップセット

業界最高の堅牢性、および超小型ピン選択可能なDTE/DCEマルチプロトコルチップセット

データシート (Rev. 2) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$7.79
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • V.28 (RS-232)、V.10 (RS-423)、V.11 (RS-449/V.36、RS-530、RS-530A、X.21)、およびV.35プロトコルをサポート
  • MAX13175Eを使用したピン選択可能なケーブル終端
  • ピン選択可能なDCE/DTE構成
  • データレート：20/40Mbps (max) (RS-449、RS-530、RS-530A、X.21、およびV.35)
  • 真のフェイルセーフレシーバであると同時にV.11およびV.35準拠を維持
  • 広いVCC動作電源範囲：+3.135V～+5.5V
  • 柔軟なVLロジックリファレンス入力によって最低1.62Vまでインタフェース可能
  • GNDへのすべてのトランスミッタ出力とレシーバ入力に対して拡張ESD保護
  • 小型、5mm x 7mmの38ピンTQFNパッケージ
MAX13171E
マルチプロトコル、ピン選択可能なデータインタフェースチップセット

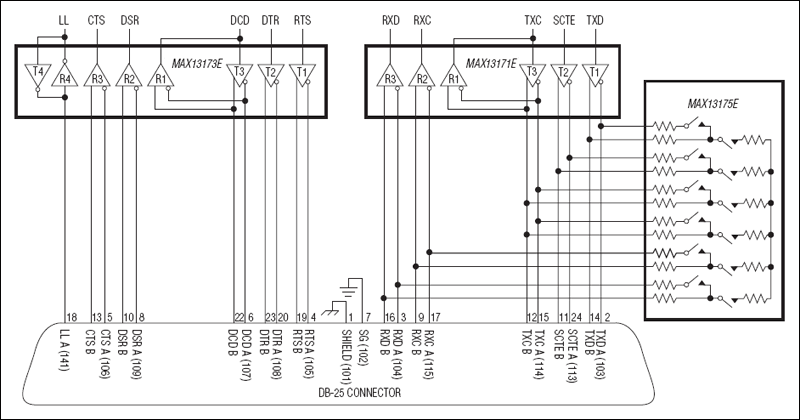

MAX13171E、MAX13173E、MAX13175E：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX13171EEVKIT

MAX13171E、MAX13173E、およびMAX13175Eの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 設定可能なトランシーバサポート
    • V.28 (RS-232)
    • V.10 (RS-423)
    • V.11 (RS-449/V.36、EIA-530、EIA-530A、およびX.21)
    • V.35
  • 真のフェイルセーフレシーバ入力
  • プログラマブルケーブル終端(MAX13175E)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX13171E/MAX13173E/MAX13175Eの評価キット(EVキット)は、マルチプロトコルクロック/データトランシーバのMAX13171E、制御トランシーバのMAX13173E、およびケーブル終端のMAX13175Eの各チップを組み合わせています。このチップセットは、完全ソフトウェア選択可能マルチプロトコルのデータ端末機器(DTE)またはデータ通信機器(DCE)インタフェースポートを構成し、V.28 (RS-232)、V.10 (RS-423)、V.11 (RS-449/V.36、EIA-530、EIA-530A、X.21)、およびV.35プロトコルをサポートします。内蔵のチャージポンプによって、このEVキットは3.3V～5.5Vの単一電源で動作可能です。

このEVキットは、チップセットのフロースルーのピン配置を活用するように設計されています。このEVキットは、40ピンヘッダ(ロジック信号)、メスDB25コネクタ(プロトコル信号)、3つのSMAコネクタ(高速ロジック信号)、および高速データ信号(ロジックおよびプロトコル信号)の測定用のスコーププローブコネクタを備えています。

アプリケーション

  • CSUおよびDSU
  • データネットワーキング
  • データルータ
  • データスイッチ
  • PCIカード
  • 電気通信機器

MAX13173EEVKIT

MAX13171E、MAX13173E、およびMAX13175Eの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 設定可能なトランシーバサポート
    • V.28 (RS-232)
    • V.10 (RS-423)
    • V.11 (RS-449/V.36、EIA-530、EIA-530A、およびX.21)
    • V.35
  • 真のフェイルセーフレシーバ入力
  • プログラマブルケーブル終端(MAX13175E)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX13171E/MAX13173E/MAX13175Eの評価キット(EVキット)は、マルチプロトコルクロック/データトランシーバのMAX13171E、制御トランシーバのMAX13173E、およびケーブル終端のMAX13175Eの各チップを組み合わせています。このチップセットは、完全ソフトウェア選択可能マルチプロトコルのデータ端末機器(DTE)またはデータ通信機器(DCE)インタフェースポートを構成し、V.28 (RS-232)、V.10 (RS-423)、V.11 (RS-449/V.36、EIA-530、EIA-530A、X.21)、およびV.35プロトコルをサポートします。内蔵のチャージポンプによって、このEVキットは3.3V～5.5Vの単一電源で動作可能です。

このEVキットは、チップセットのフロースルーのピン配置を活用するように設計されています。このEVキットは、40ピンヘッダ(ロジック信号)、メスDB25コネクタ(プロトコル信号)、3つのSMAコネクタ(高速ロジック信号)、および高速データ信号(ロジックおよびプロトコル信号)の測定用のスコーププローブコネクタを備えています。

アプリケーション

  • CSUおよびDSU
  • データネットワーキング
  • データルータ
  • データスイッチ
  • PCIカード
  • 電気通信機器

MAX13175EEVKIT

MAX13171E、MAX13173E、およびMAX13175Eの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 設定可能なトランシーバサポート
    • V.28 (RS-232)
    • V.10 (RS-423)
    • V.11 (RS-449/V.36、EIA-530、EIA-530A、およびX.21)
    • V.35
  • 真のフェイルセーフレシーバ入力
  • プログラマブルケーブル終端(MAX13175E)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX13171E/MAX13173E/MAX13175Eの評価キット(EVキット)は、マルチプロトコルクロック/データトランシーバのMAX13171E、制御トランシーバのMAX13173E、およびケーブル終端のMAX13175Eの各チップを組み合わせています。このチップセットは、完全ソフトウェア選択可能マルチプロトコルのデータ端末機器(DTE)またはデータ通信機器(DCE)インタフェースポートを構成し、V.28 (RS-232)、V.10 (RS-423)、V.11 (RS-449/V.36、EIA-530、EIA-530A、X.21)、およびV.35プロトコルをサポートします。内蔵のチャージポンプによって、このEVキットは3.3V～5.5Vの単一電源で動作可能です。

このEVキットは、チップセットのフロースルーのピン配置を活用するように設計されています。このEVキットは、40ピンヘッダ(ロジック信号)、メスDB25コネクタ(プロトコル信号)、3つのSMAコネクタ(高速ロジック信号)、および高速データ信号(ロジックおよびプロトコル信号)の測定用のスコーププローブコネクタを備えています。

アプリケーション

  • CSUおよびDSU
  • データネットワーキング
  • データルータ
  • データスイッチ
  • PCIカード
  • 電気通信機器
MAX13171EEVKIT
MAX13171E、MAX13173E、およびMAX13175Eの評価キット
MAX13173EEVKIT
MAX13171E、MAX13173E、およびMAX13175Eの評価キット
MAX13175EEVKIT
MAX13171E、MAX13173E、およびMAX13175Eの評価キット
