MAX11213

製造中

プログラマブルゲインおよびGPIO内蔵、16ビット、シングルチャネル、超低電力、デルタシグマADC

24/20/18ビットファミリのピンコンパチブルバージョン

データシート (Rev. 2) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$2.63
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 超低電力消費によって消費電力を最小化
    • 動作モード消費電流：300µA (max)以下
    • スリープモード消費電流：0.4µA以下
  • 優れたDC/AC精度によって測定品質を向上
    • ノイズフリー分解能：16ビット、ミッシングコードなし
    • ノイズ：570nVRMS (10sps、±3.6VFS入力時)
    • INL：3ppm (typ)、20ppm (max)
  • 内蔵機能によってシステムコストを低減
    • プログラマブルゲイン：1～128 (MAX11213)
    • 外部マルチプレクサ制御用の4つのSPI制御GPIO
    • 信号およびリファレンス入力の両方のオプションの入力バッファ
    • 50Hz/60Hz除去：100dB (min)以上
  • 内蔵の自己較正によってシステム精度を向上
    • オンデマンドのオフセットおよびゲインの自己較正およびシステム較正
    • ユーザー設定可能なオフセットおよびゲインレジスタ
  • ±2kV ESD保護によってシステムの堅牢性と信頼性を向上
    • アナログ電源範囲：2.7V～3.6V
    • デジタルおよびI/O電源範囲：1.7V～3.6V
    • 動作温度範囲：-40℃～85℃
MAX11213
プログラマブルゲインおよびGPIO内蔵、16ビット、シングルチャネル、超低電力、デルタシグマADC

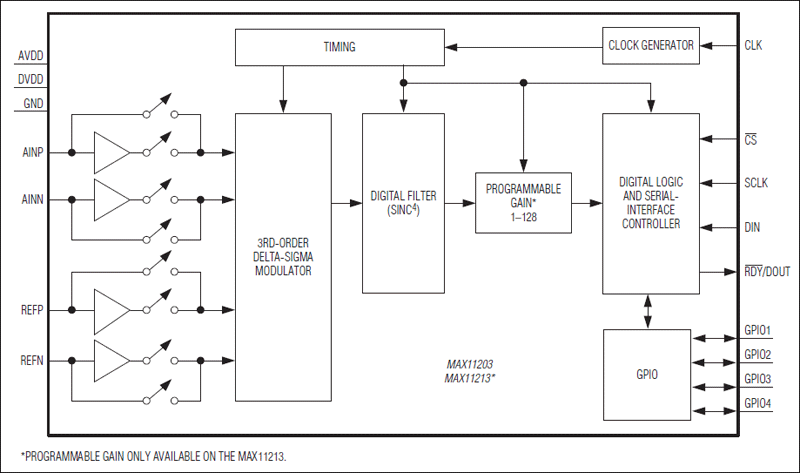

MAX11203、MAX11213：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
A/D & D/Aコンバータの組み合わせ 1
MAX1358B
製造中 ADC、DAC、UPIO、RTC、電圧モニタ、および温度センター内蔵、16ビット、データ収集システム
Product 1
MAX1359B
ADC、DAC、UPIO、RTC、電圧モニタ、および温度センター内蔵、16ビット、データ収集システム
シングル・チャンネルA/Dコンバータ 2
MAX11203
製造中 プログラマブルゲインおよびGPIO内蔵、16ビット、シングルチャネル、超低電力、デルタシグマADC
MAX11205
製造中 2線式シリアルインタフェース内蔵、16ビット、シングルチャネル、超低電力、デルタ-シグマADC
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ソフトウェア開発 2

評価用キット

MAX11210EVKIT

MAX11200、MAX11206、MAX11209、MAX11210、およびMAX11213の評価キット

今すぐ購入 詳細を表示

機能と利点

  • Windows XP、Windows Vista、およびWindows 7対応のソフトウェア
  • USB-PC接続(ケーブル同梱)
  • USB電源(外部電源不要)
  • 電力線ノイズを除去する絶縁型電源内蔵
  • ADCを他の回路から絶縁するフォトカプラ内蔵
  • USB経由でリアルタイムデータ収集
  • 実証済みのPCBレイアウト

製品詳細

MAX11200、MAX11206、MAX11209、MAX11210、およびMAX11213の評価キット(EVキット)は、MAX11200、MAX11206、MAX11209、MAX11210、またはMAX11213のいずれかの評価ボードとソフトウェアで構成されます。これらのEVキットは、超低電力、高分解能、シリアル出力ADCのMAX11200ファミリを評価する完全実装および試験済み回路基板です。

各EVキットは、データコンバータのMAX11200ファミリの各機能を実行するためのグラフィカルユーザインタフェース(GUI)を提供するWindows XP®、Windows Vista®、およびWindows® 7対応のソフトウェアが含まれています。これらのEVキットは、USBケーブル(A-B)を介してPCに接続されます。

アプリケーション

  • バッテリアプリケーション
  • ポータブル計測機器
  • センサ計測(温度および圧力)
  • 重量計

MAX11213EVKIT

MAX11200、MAX11206、MAX11209、MAX11210、およびMAX11213の評価キット

今すぐ購入 詳細を表示

機能と利点

  • Windows XP、Windows Vista、およびWindows 7対応のソフトウェア
  • USB-PC接続(ケーブル同梱)
  • USB電源(外部電源不要)
  • 電力線ノイズを除去する絶縁型電源内蔵
  • ADCを他の回路から絶縁するフォトカプラ内蔵
  • USB経由でリアルタイムデータ収集
  • 実証済みのPCBレイアウト

製品詳細

MAX11200、MAX11206、MAX11209、MAX11210、およびMAX11213の評価キット(EVキット)は、MAX11200、MAX11206、MAX11209、MAX11210、またはMAX11213のいずれかの評価ボードとソフトウェアで構成されます。これらのEVキットは、超低電力、高分解能、シリアル出力ADCのMAX11200ファミリを評価する完全実装および試験済み回路基板です。

各EVキットは、データコンバータのMAX11200ファミリの各機能を実行するためのグラフィカルユーザインタフェース(GUI)を提供するWindows XP®、Windows Vista®、およびWindows® 7対応のソフトウェアが含まれています。これらのEVキットは、USBケーブル(A-B)を介してPCに接続されます。

アプリケーション

  • バッテリアプリケーション
  • ポータブル計測機器
  • センサ計測(温度および圧力)
  • 重量計

MAX11209EVKIT

MAX11200、MAX11206、MAX11209、MAX11210、およびMAX11213の評価キット

今すぐ購入 詳細を表示

機能と利点

  • Windows XP、Windows Vista、およびWindows 7対応のソフトウェア
  • USB-PC接続(ケーブル同梱)
  • USB電源(外部電源不要)
  • 電力線ノイズを除去する絶縁型電源内蔵
  • ADCを他の回路から絶縁するフォトカプラ内蔵
  • USB経由でリアルタイムデータ収集
  • 実証済みのPCBレイアウト

製品詳細

MAX11200、MAX11206、MAX11209、MAX11210、およびMAX11213の評価キット(EVキット)は、MAX11200、MAX11206、MAX11209、MAX11210、またはMAX11213のいずれかの評価ボードとソフトウェアで構成されます。これらのEVキットは、超低電力、高分解能、シリアル出力ADCのMAX11200ファミリを評価する完全実装および試験済み回路基板です。

各EVキットは、データコンバータのMAX11200ファミリの各機能を実行するためのグラフィカルユーザインタフェース(GUI)を提供するWindows XP®、Windows Vista®、およびWindows® 7対応のソフトウェアが含まれています。これらのEVキットは、USBケーブル(A-B)を介してPCに接続されます。

アプリケーション

  • バッテリアプリケーション
  • ポータブル計測機器
  • センサ計測(温度および圧力)
  • 重量計

MAX11200EVKIT

MAX11200、MAX11206、MAX11209、MAX11210、およびMAX11213の評価キット

今すぐ購入 詳細を表示

機能と利点

  • Windows XP、Windows Vista、およびWindows 7対応のソフトウェア
  • USB-PC接続(ケーブル同梱)
  • USB電源(外部電源不要)
  • 電力線ノイズを除去する絶縁型電源内蔵
  • ADCを他の回路から絶縁するフォトカプラ内蔵
  • USB経由でリアルタイムデータ収集
  • 実証済みのPCBレイアウト

製品詳細

MAX11200、MAX11206、MAX11209、MAX11210、およびMAX11213の評価キット(EVキット)は、MAX11200、MAX11206、MAX11209、MAX11210、またはMAX11213のいずれかの評価ボードとソフトウェアで構成されます。これらのEVキットは、超低電力、高分解能、シリアル出力ADCのMAX11200ファミリを評価する完全実装および試験済み回路基板です。

各EVキットは、データコンバータのMAX11200ファミリの各機能を実行するためのグラフィカルユーザインタフェース(GUI)を提供するWindows XP®、Windows Vista®、およびWindows® 7対応のソフトウェアが含まれています。これらのEVキットは、USBケーブル(A-B)を介してPCに接続されます。

アプリケーション

  • バッテリアプリケーション
  • ポータブル計測機器
  • センサ計測(温度および圧力)
  • 重量計

MAX11206EVKIT

MAX11200、MAX11206、MAX11209、MAX11210、およびMAX11213の評価キット

今すぐ購入 詳細を表示

機能と利点

  • Windows XP、Windows Vista、およびWindows 7対応のソフトウェア
  • USB-PC接続(ケーブル同梱)
  • USB電源(外部電源不要)
  • 電力線ノイズを除去する絶縁型電源内蔵
  • ADCを他の回路から絶縁するフォトカプラ内蔵
  • USB経由でリアルタイムデータ収集
  • 実証済みのPCBレイアウト

製品詳細

MAX11200、MAX11206、MAX11209、MAX11210、およびMAX11213の評価キット(EVキット)は、MAX11200、MAX11206、MAX11209、MAX11210、またはMAX11213のいずれかの評価ボードとソフトウェアで構成されます。これらのEVキットは、超低電力、高分解能、シリアル出力ADCのMAX11200ファミリを評価する完全実装および試験済み回路基板です。

各EVキットは、データコンバータのMAX11200ファミリの各機能を実行するためのグラフィカルユーザインタフェース(GUI)を提供するWindows XP®、Windows Vista®、およびWindows® 7対応のソフトウェアが含まれています。これらのEVキットは、USBケーブル(A-B)を介してPCに接続されます。

アプリケーション

  • バッテリアプリケーション
  • ポータブル計測機器
  • センサ計測(温度および圧力)
  • 重量計
MAX11210EVKIT
MAX11200、MAX11206、MAX11209、MAX11210、およびMAX11213の評価キット
MAX11213EVKIT
MAX11200、MAX11206、MAX11209、MAX11210、およびMAX11213の評価キット
MAX11209EVKIT
MAX11200、MAX11206、MAX11209、MAX11210、およびMAX11213の評価キット
MAX11200EVKIT
MAX11200、MAX11206、MAX11209、MAX11210、およびMAX11213の評価キット
MAX11206EVKIT
MAX11200、MAX11206、MAX11209、MAX11210、およびMAX11213の評価キット

リファレンス・デザイン

MAXREFDES16
MAXREFDES16
MAXREFDES16 System Block Diagram
MAXREFDES16 Circuits from the Lab®

Novato (MAXREFDES16#): 4-20mA Loop-Powered Temperature Sensor with HART

詳細なリファレンス・デザインを表示

機能と利点

  • 2-, 3-, or 4-wire RTD sensor input
  • -200°C to +850°C measured temperature range
  • -40°C to +85°C operating range
  • 0.03°C temperature resolution
  • < 0.05% span error or ±0.2°C at +23°C (whichever is greater)
  • < 0.1% span error or ±1.0°C over operating range
  • 12V to 40V supply voltage range
  • 200µA RTD excitation current
  • Auto compensation of wire resistance for 3-wire RTD
  • 4–20mA current loop output
  • 10Ω to 1kΩ loop load
  • Highway addressable remote transducer (HART) communication protocol requires minimum load of 230Ω
  • Sensor burnout detection
  • NAMUR down scale: < 3.2mA
  • NAMUR up scale: programmable from 20.5mA to > 24mA
  • Loop current limiter: 30mA ±5mA
  • HART protocol compatible

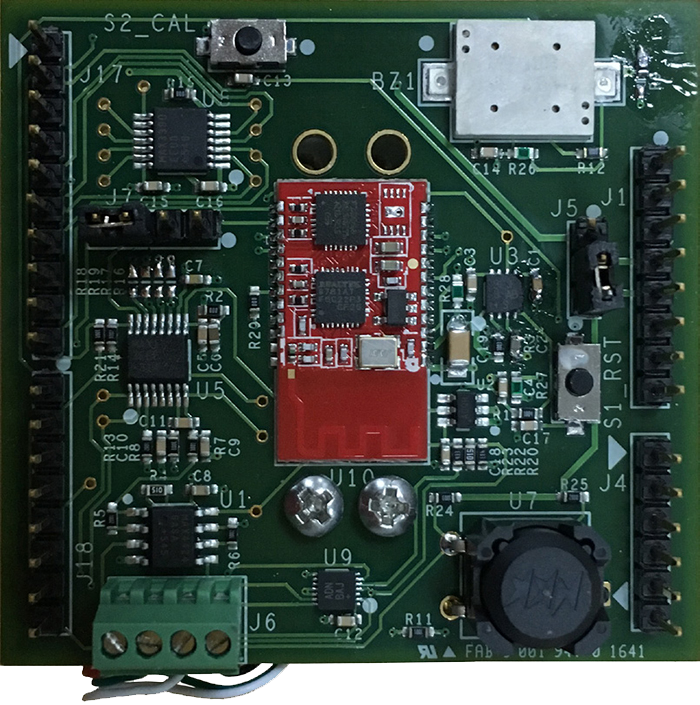

MAXREFDES1150
Smart Pill Bottle
MAXREFDES1150
MAXREFDES16
Novato (MAXREFDES16#): 4-20mA Loop-Powered Temperature Sensor with HART
MAXREFDES16
MAXREFDES16 System Block Diagram
