MAX11205

製造中

2線式シリアルインタフェース内蔵、16ビット、シングルチャネル、超低電力、デルタ-シグマADC

24/20/18ビットファミリのピンコンパチブルバージョン

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$1.89
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 16ビットフルスケール分解能
  • 720nVRMSノイズ(MAX11205B)
  • 3ppm INL
  • ミッシングコードなし
  • 超低消費電力
    • 動作モード電流ドレイン：300µA (max)以下
    • スリープモード電流ドレイン：0.1µA以下
  • アナログ電源電圧範囲：2.7V～3.6V
  • ディジタルおよびI/O電源電圧範囲：1.7V～3.6V
  • 完全差動信号入力
  • 完全差動リファレンス入力
  • 内部システムクロック
    • 2.4576MHz (MAX11205A)
    • 2.2528MHz (MAX11205B)
  • 外部クロック
  • シリアル2線式インタフェース(クロック入力およびデータ出力)
  • オンデマンドオフセットおよび利得自己較正
  • 動作温度範囲：-40℃～+85℃
  • ESD保護：±2kV
  • 鉛(Pb)フリーおよびRoHS準拠µMAXパッケージ
MAX11205
2線式シリアルインタフェース内蔵、16ビット、シングルチャネル、超低電力、デルタ-シグマADC

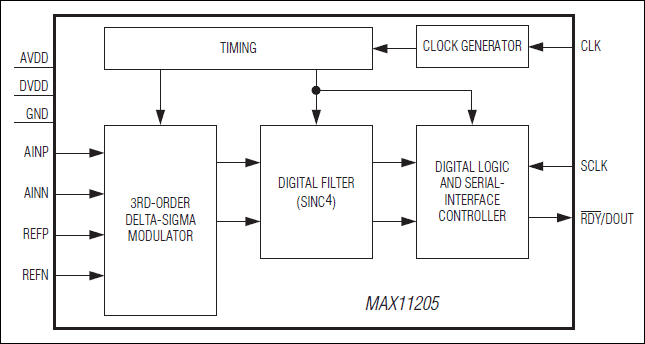

MAX11205：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
A/D & D/Aコンバータの組み合わせ 1
MAX1358B
製造中 ADC、DAC、UPIO、RTC、電圧モニタ、および温度センター内蔵、16ビット、データ収集システム
Product 1
MAX1359B
ADC、DAC、UPIO、RTC、電圧モニタ、および温度センター内蔵、16ビット、データ収集システム
シングル・チャンネルA/Dコンバータ 4
MAX11200
製造中 GPIO内蔵、24ビット、シングルチャネル、超低電力、デルタシグマADC
MAX11201
製造中 2線式シリアルインタフェース、24ビット、シングルチャネル、超低電力、デルタシグマADC
MAX11202
製造中 2線式シリアルインタフェース内蔵、24ビット、シングルチャネル、超低電力、デルタ-シグマADC
MAX11203
製造中 プログラマブルゲインおよびGPIO内蔵、16ビット、シングルチャネル、超低電力、デルタシグマADC
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ソフトウェア開発 1

評価用キット

eval board
schematic 1
MAX11205PMB1

MAX11205PMB1ペリフェラルモジュール

今すぐ購入 詳細を表示

機能と利点

  • 16ビットフルスケール分解能
  • 内部システムクロック
  • 2線式シリアルインタフェース
  • 電圧リファレンス実装(MAX6037、2.5Vバージョン)
  • 超低ノイズLDOオプション(ジャンパ選択可能)でフィルタされた電源
  • 6ピンPmod対応コネクタ(GPIO)
  • 移植しやすいCで記述したサンプルソフトウェア
  • RoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX11205PMB1ペリフェラルモジュールは、16ビットADCのMAX11205をGPIO通信用に設定可能なPmod™対応拡張ポートを利用する任意のシステムとインタフェースするために必要なハードウェアを提供します。このICは、超低電力(有効電流300µA (max)以下)、高分解能のシリアル出力ADCです。このデバイスは、ユニット電力当り業界最高の分解能を提供し、4mA～20mAの産業用制御ループにおけるセンサーのような低電力で非常に高いダイナミックレンジを必要とするアプリケーションに最適です。このICの電圧リファレンスは、これもモジュール上にあるMAX6037 (2.5V)によって供給されます。ホストからのフィルタされた電源電圧は、オプション(ジャンパ選択可能)として、超低ノイズLDOのMAX8510を通過させることができるため、各種電源による実験に基づいた性能評価が可能です。
MAX11205 ICの動作についての詳細は、このICのデータシートを参照してください。

アプリケーション

  • バッテリアプリケーション
  • ポータブル計測機器
  • 温度/圧力測定
  • 重量計

MAXPMBAE

マキシムのペリフェラルモジュールのアナログエッセンシャルコレクション

今すぐ購入 詳細を表示

機能と利点

  • データコンバータ、インタフェース、クロック、センサーその他のモジュールを内蔵して多くの設計ニーズに対応
  • プラグインモジュールによって迅速なハードウェアプロトタイピングを実現
  • 実証済みソフトウェアドライバによって開発時間を短縮
  • 組込みのFPGAコンフィギュレーションファイルによって設計作業を簡素化

製品詳細

マキシムのアナログエッセンシャルは、Digilent, Inc.が制定したPmod™規格に準拠する任意のFPGA/CPU拡張ポートに直接プラグインすることができるペリフェラルモジュールのコレクションです。このコレクションには、一般によく使用される多種多様なアナログおよびミックスドシグナル機能を備えたモジュールが含まれています。これらのモジュールは、3つの定評あるFPGAプラットフォーム(Avnet LX-9、Digilent Nexys 3、およびAvnet ZEDBoard)のFPGAコンフィギュレーションファイルが組み込まれたソフトウェアや各モジュールの実行と検証用のサンプルプログラムによってサポートされています。サンプルプログラムは、モジュールの機能を検証すると同時に、適切に分割されてドキュメントも用意されているため、コアルーチンをお客様のプログラムに容易にカット＆ペーストすることができます。プラグインによる簡素性と扱いやすいソフトウェア統合の組合せによって、アイデアをプロトタイプ製作に迅速に移すことができます。
MAX11205PMB1
MAX11205PMB1ペリフェラルモジュール

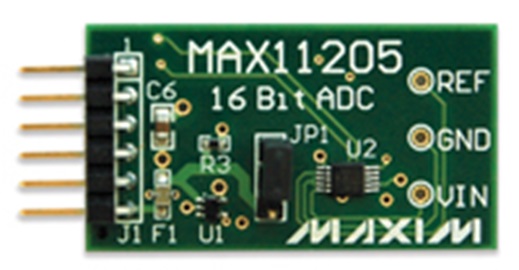

MAX11205PMB1ボード写真
MAXPMBAE
マキシムのペリフェラルモジュールのアナログエッセンシャルコレクション
