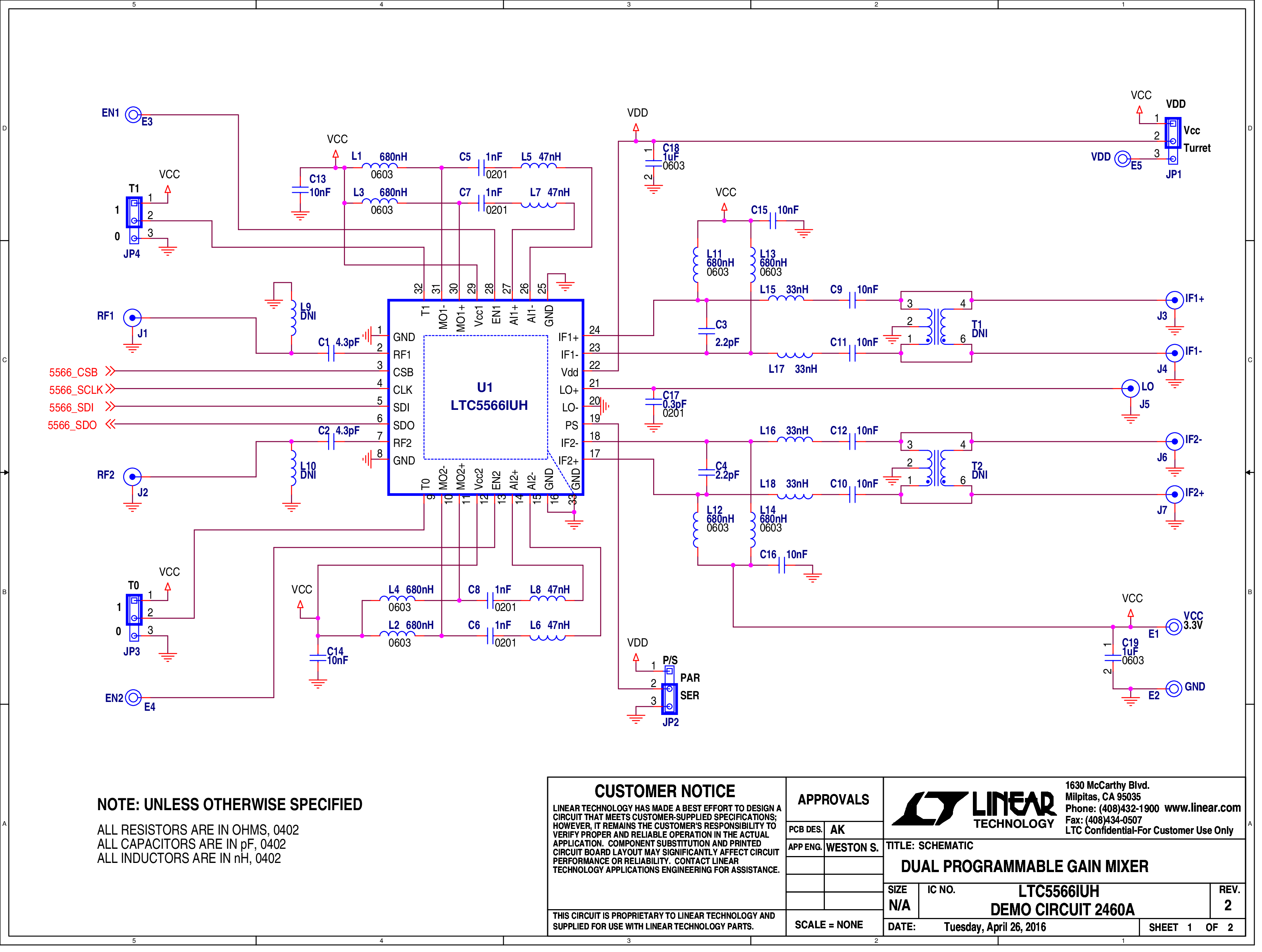

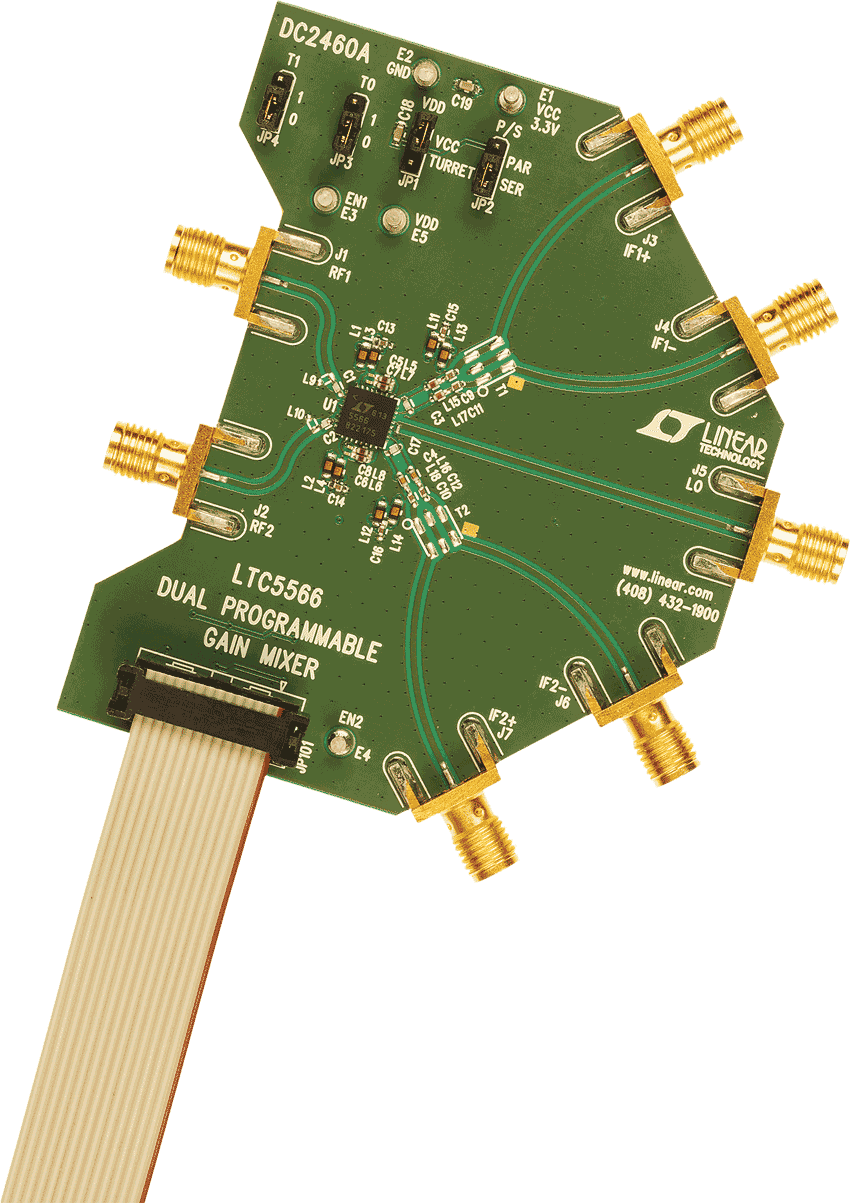

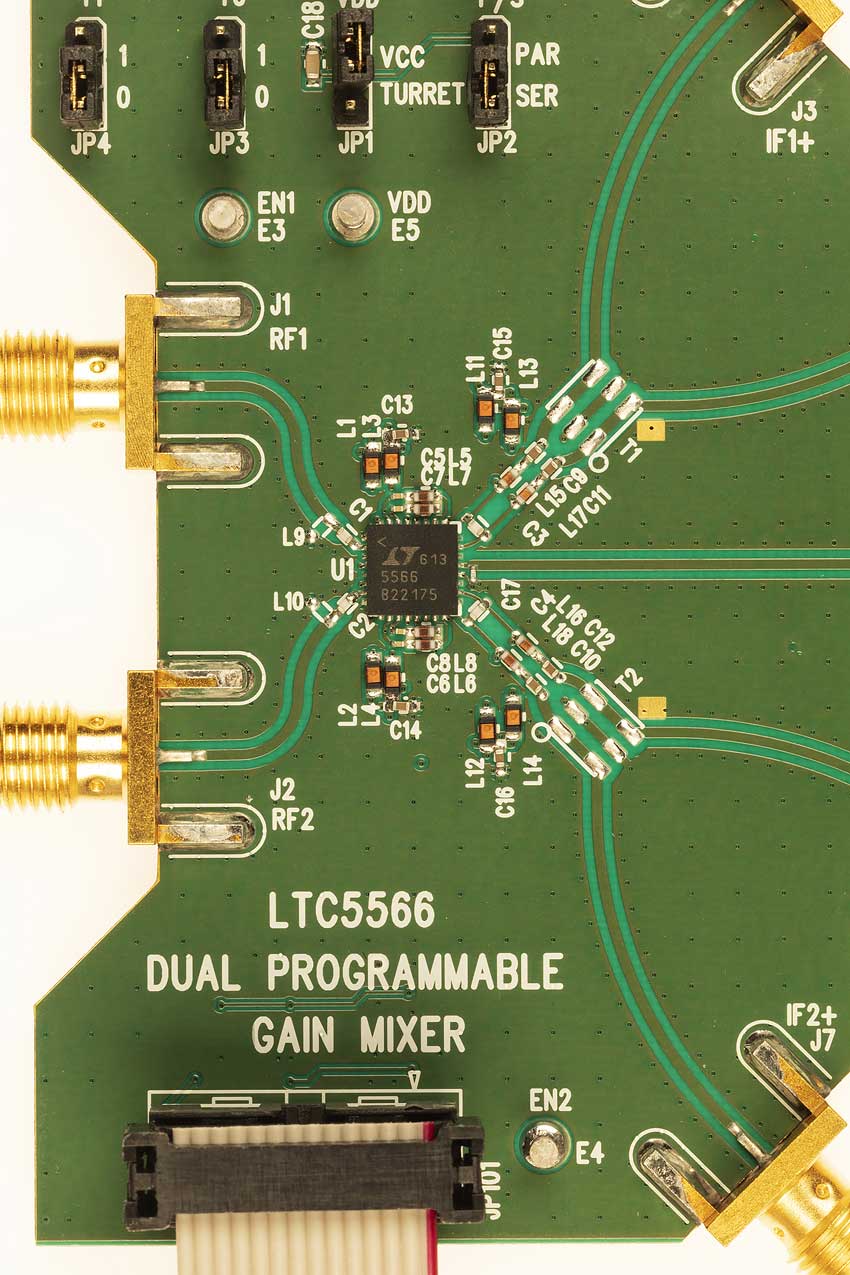

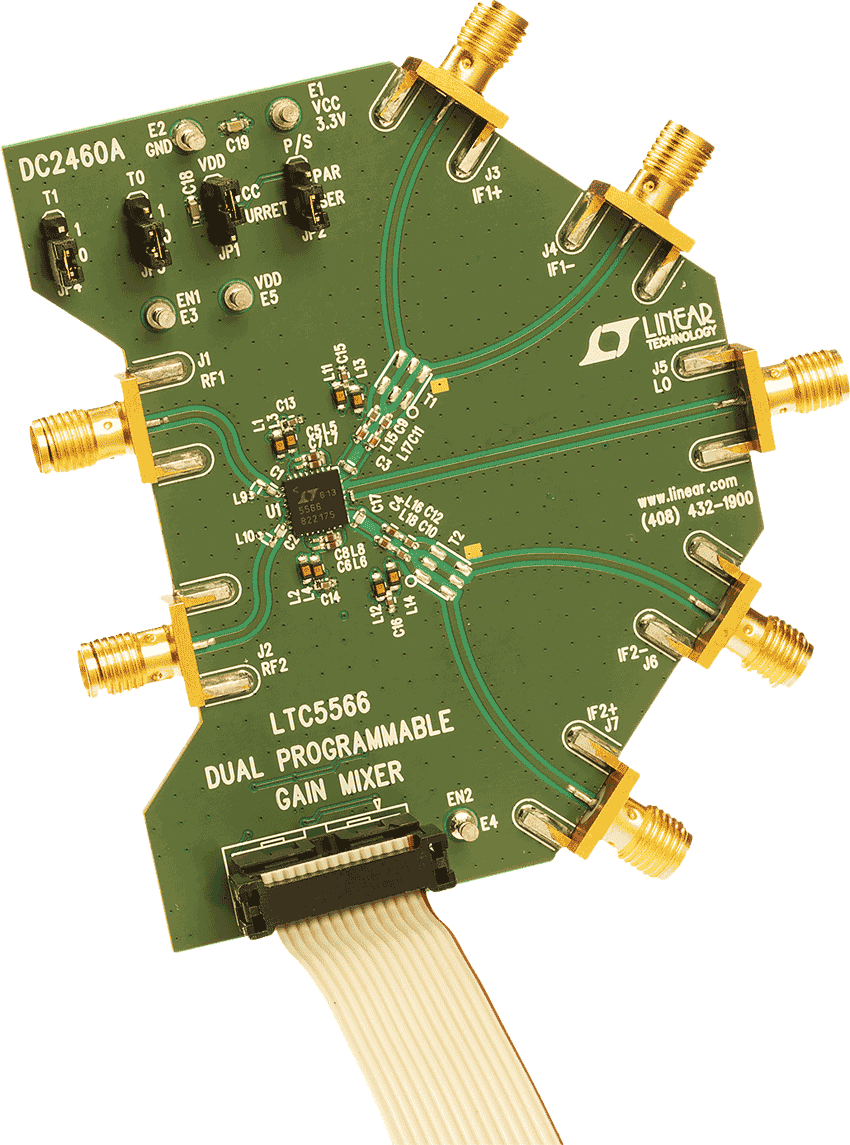

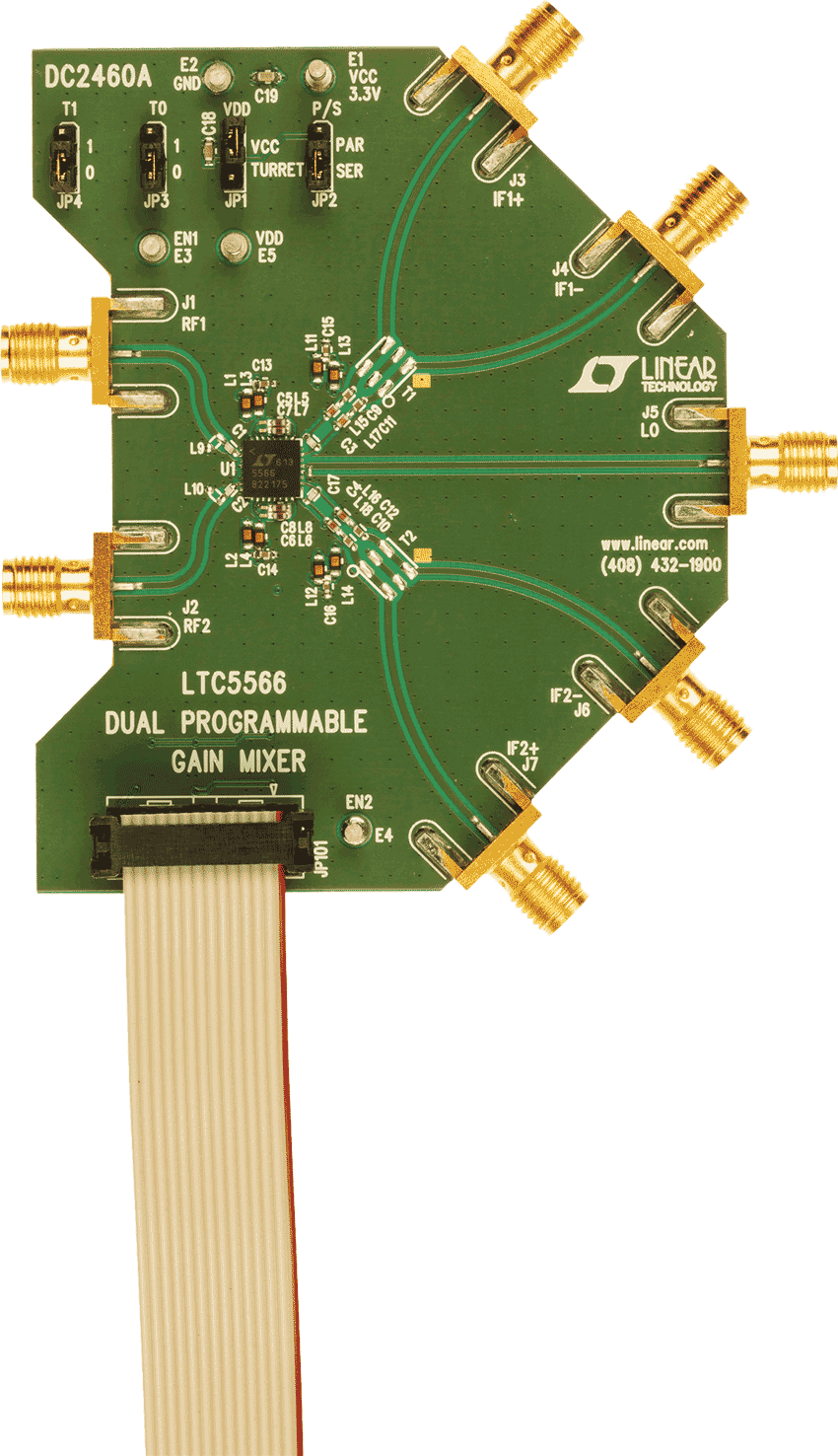

LTC5566
製造中300MHz~6GHzの範囲で利得をプログラム可能なデュアル・ダウンコンバーティング・ミキサ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$11.70
製品の詳細
- 電力変換利得:12dB
- 出力IP3:35dBm
- 0.5dBステップでのIF DVGAの範囲:15.5dB
- プログラム可能なRF入力調整
- 低消費電力モード
- 3.3V 単電源
- 短期間の開発を可能にするシンプルなSPI
- –40℃~105℃で動作(TC)
- 非常に小型のソリューション・サイズ
- 32ピン(5mm×5mm)QFNパッケージ

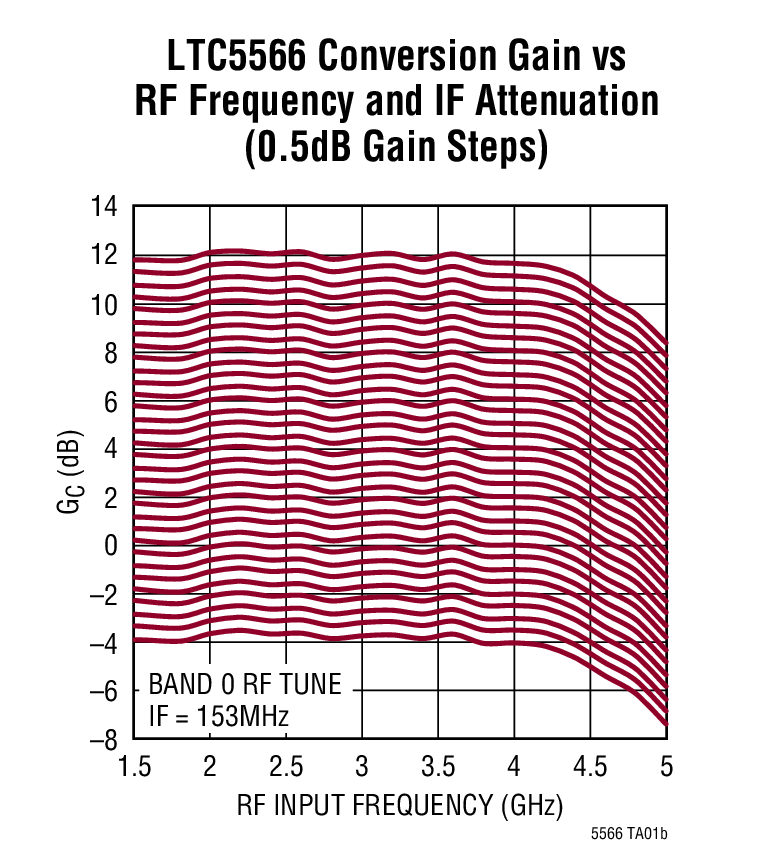

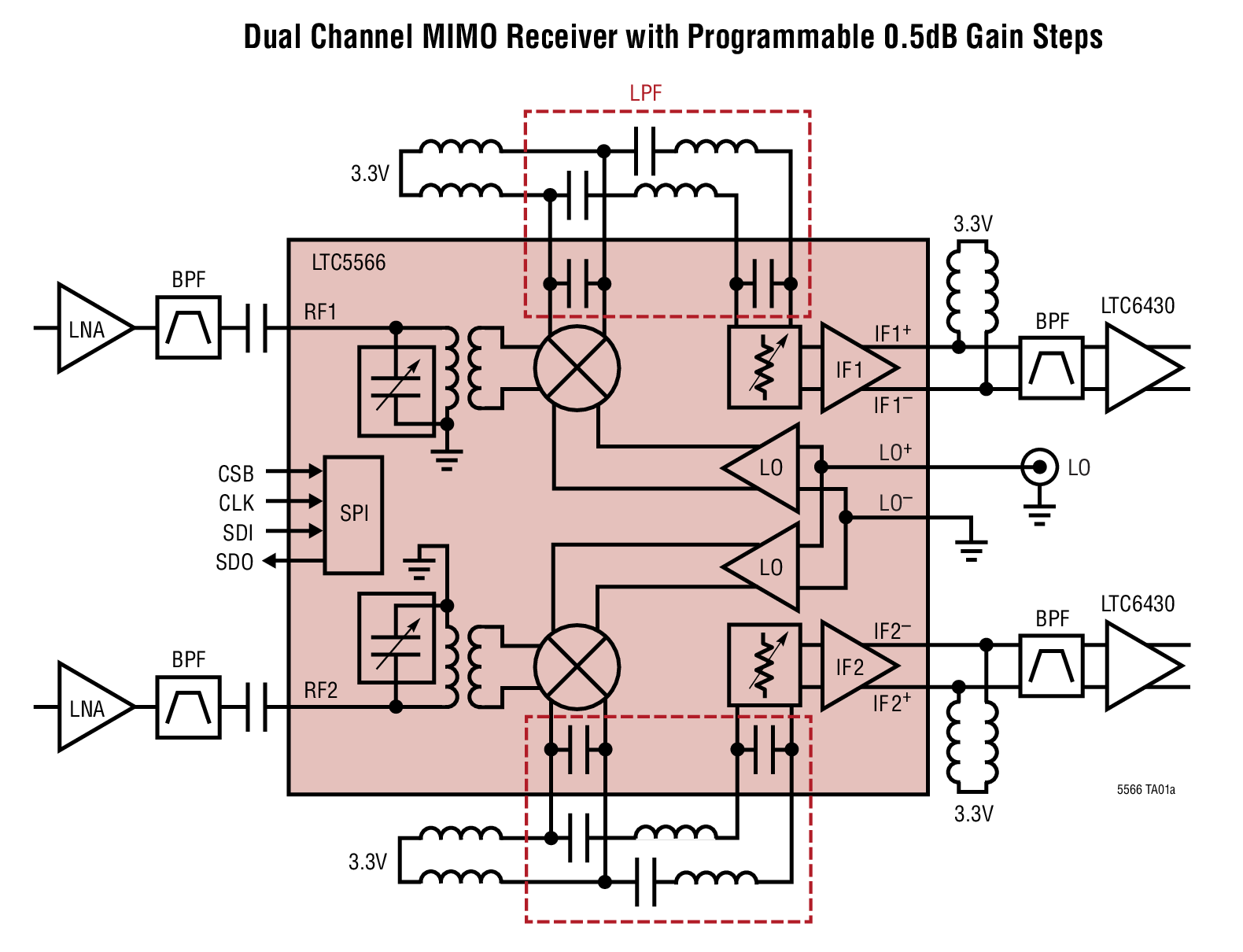

利得をプログラム可能なLTC5566デュアル・ダウンコンバーティング・ミキサは、正確な利得設定を必要とするダイバーシティ・レシーバおよびMIMOレシーバに最適です。各チャネルには、アクティブ・ミキサおよび15.5dBの利得制御範囲を備えるデジタルIF VGAが組み込まれています。各チャネルのIF 利得は、SPIを介して0.5dBステップで設定されます。
SPIまたはパラレル制御ラインを介してプログラム可能なRF入力調整機能を備えているため、このデバイスは広帯域無線アプリケーションに適しています。さらに、SPIを介して設定する低消費電力モードを利用できます。
内蔵されたRFトランスが、50Ωのシングルエンド入力を提供します。差動LO入力は、シングルエンド駆動または差動駆動用に設計されています。差動入力IF出力は、差動IFフィルタおよびアンプへのインタフェースを簡略化します。ミキサは、最大5GHzでの使用に対して最適化されていますが、性能を下げて6GHzまで使用することができます。
アプリケーション
- 4Gおよび5G MIMOレシーバ
- ダイバーシティ・レシーバ
- 分散アンテナ・システム(DAS)
- ネットワーク・テスト/ 監視装置
- ソフトウェア無線
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1

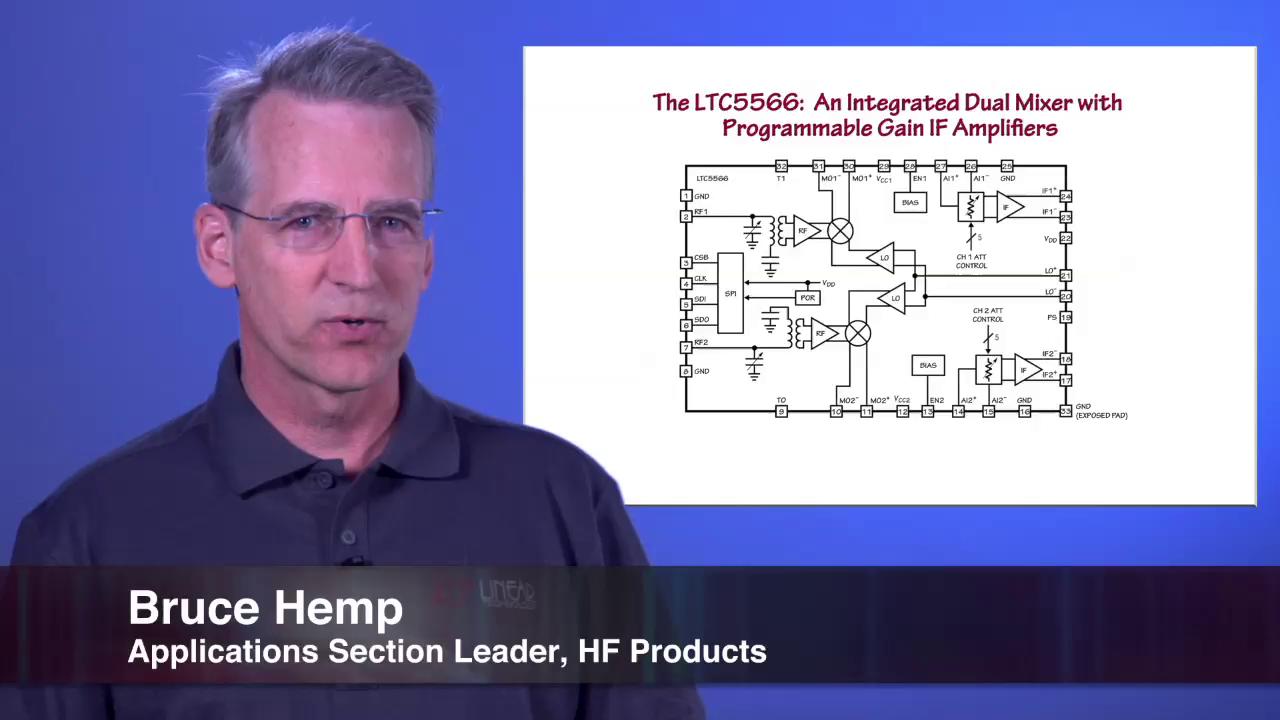

ビデオ 2
プレス・リリース 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|

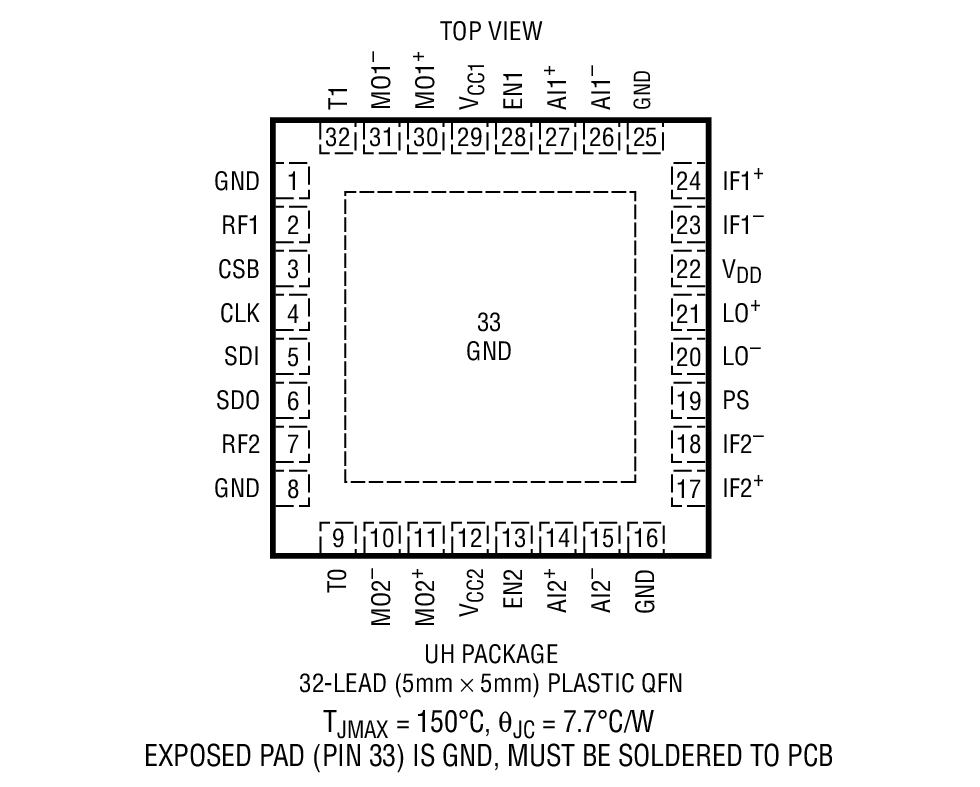

LTC5566IUH#PBF | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | ||
LTC5566IUH#TRPBF | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
ゲイン・ブロック 1 | ||
LTC6430-15 | 新規設計に推奨 | 直線性の高い差動RF/IFアンプ/A/Dコンバータ・ドライバ |
フラクショナル N PLL 1 | ||
LTC6948 | 最終販売 | VCOを内蔵した超低ノイズ0.37GHz~6.39GHz分数分周方式シンセサイザ |
標準の高速A/Dコンバータ 1 | ||
LTC2158-14 | 新規設計には非推奨 | デュアル14ビット310Msps ADC |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
LTC5569 | 製造中 | 300MHz~4GHz、3.3Vデュアル・アクティブ・ダウンコンバーティング・ミキサ |
