LTC3853

製造中

トリプル出力、マルチフェーズ、同期整流式降圧コントローラ

データシート
製品セレクション・テーブル
製品モデル
8
1Ku当たりの価格
最低価格：$4.23
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 位相を120°ずらしたトリプル･コントローラにより、必要な入力容量と電源によるノイズを低減
  • 180°デュアル･フェーズ･コントローラに加え、シングル･フェーズ･コントローラとして構成可能
  • 3つめの位相によって最大13.5Vの出力を安定化可能
  • 高効率：最大92%
  • RSENSEまたはDCR電流センス
  • 0.8Vの出力電圧精度：±0.75%
  • 位相同期可能な固定周波数（250kHz～750kHz）
  • プリバイアスされた出力をサポート
  • デュアルNチャネルMOSFETの同期駆動
  • 広い入力電圧範囲：4.5V～24V動作（絶対最大値28V）
  • 調整可能なソフトスタート電流ランピングおよびトラッキング
  • フォールドバック出力電流制限
  • 出力過電圧保護
  • デュアル･パワーグッド出力電圧モニタ

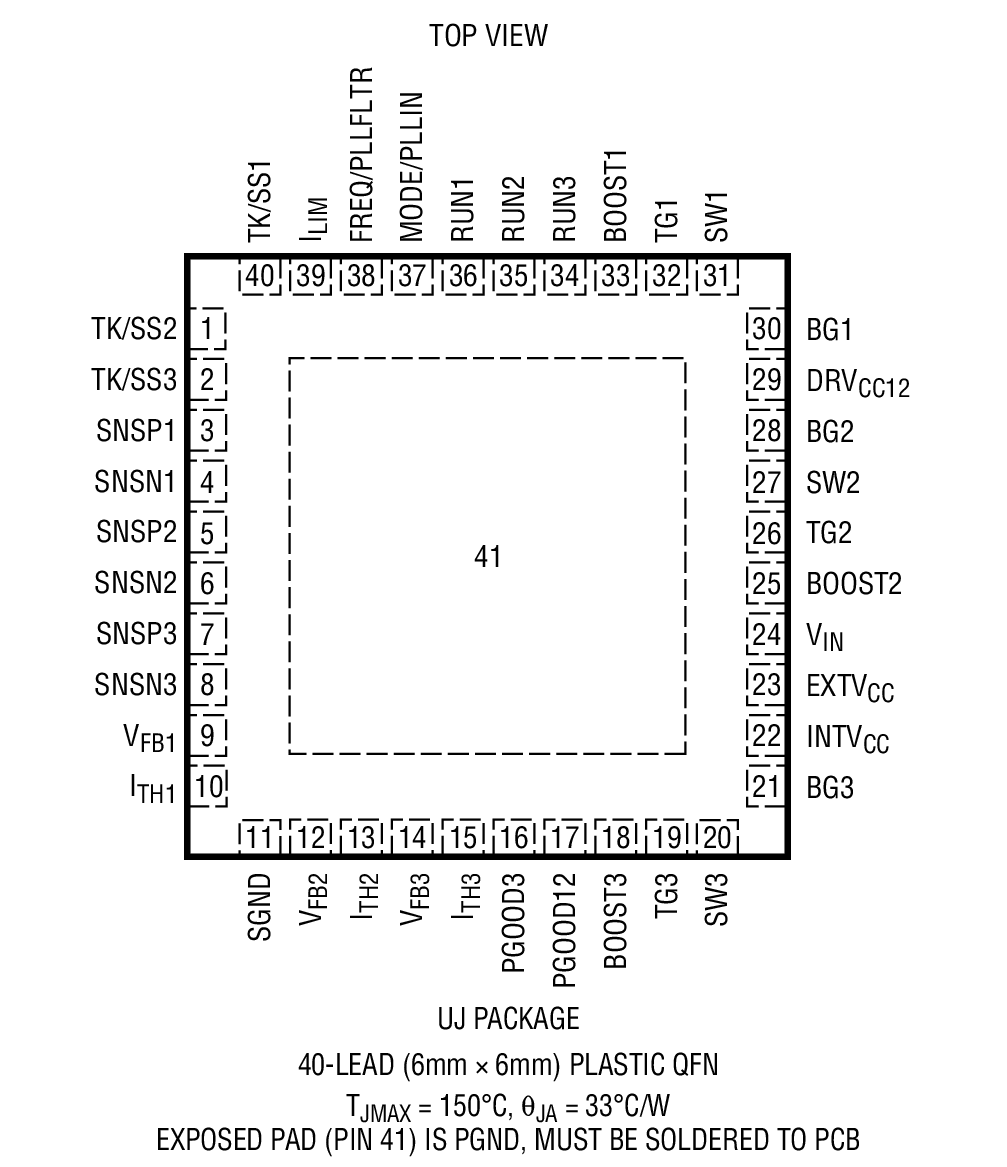

  • 6mm × 6mmの40ピンQFNパッケージ
LTC3853
トリプル出力、マルチフェーズ、同期整流式降圧コントローラ

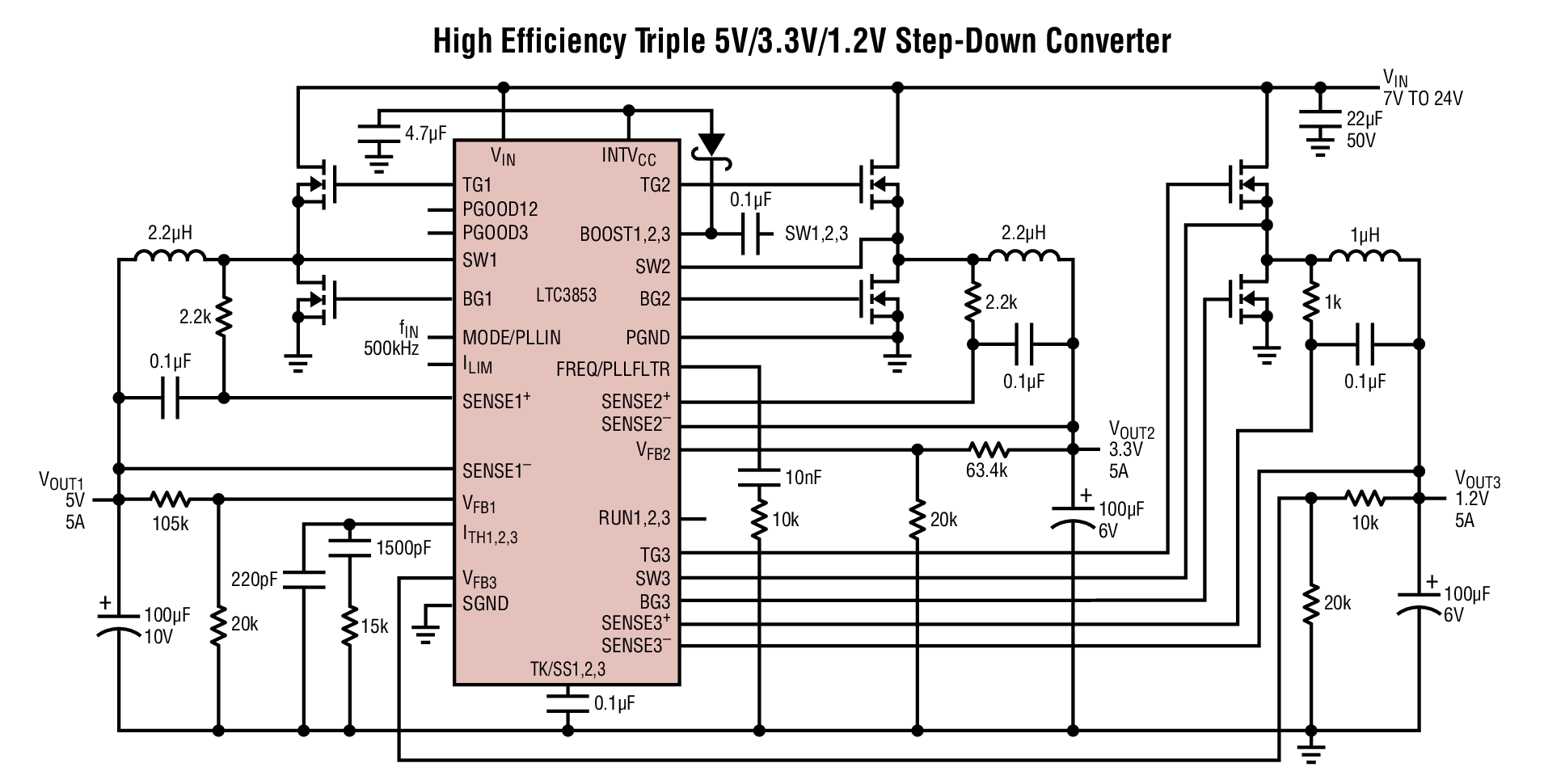

High Efficiency Triple 5V/3.3V/1.2V Step-Down Converter Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
サージ・ストッパ、過電圧および過電流保護 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
シリコン発振器 1
LTC6909
製造中 スペクトル拡散変調付き、1～8 出力、マルチフェーズ･シリコン発振器
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
デュアル電源モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LTC3853
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1254A

LT3853EUJ Demo Board | Triple, PolyPhase, 6.5V ≤ VIN ≤ 24V, VOUT1 = 2.5V/5A, VOUT2 = 1.8V/5A, VOUT3 = 3.3V/5A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1254A is a polyphase 3-output step-down supply with tracking featuring the LTC3853EUJ. The input voltage range is 6.5V to 24V. For applications with narrow, 5V ±0.5V input range, the board has an optional resistor to tie the INTVCC pin to the VIN pin. The demo board provides three 5A outputs, with output voltages of 2.5V, 1.8V and 3.3V.

The main features of the board include rail tracking, an internal 5V linear regulator for bias, RUN pins for each output, two PGOOD signals and a Mode selector that allow the converter to run in CCM, pulse skip or Burst Mode operation. Synchronization to an external clock is also possible through some minor component changes.

eval board
schematic 2
DC1349A

LTC3853EUJ Demo Board | Triple, PolyPhase, 6.5V ≤ VIN ≤ 14V, VOUT1 = 1.8V/15A, VOUT2 = 1.2V/15A, VOUT3 = 2.5V/15A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1349A is a polyphase 3-output step-down supply with tracking featuring the LTC3853EUJ. The input voltage range is 6.5V to 14V. For applications with narrow, 5V ±0.5V input range, the board has an optional resistor to tie the INTVCC pin to the VIN pin. The demo board provides three 15A outputs, with output voltages of 1.8V, 1.2V and 2.5V.


The main features of the board include rail tracking, an internal 5V linear regulator for bias, RUN pins for each output, two PGOOD signals and a Mode selector that allow the converter to run in CCM, pulse skip or Burst Mode operation. Synchronization to an external clock is also possible through some minor component changes.



DC1254A
LT3853EUJ Demo Board | Triple, PolyPhase, 6.5V ≤ VIN ≤ 24V, VOUT1 = 2.5V/5A, VOUT2 = 1.8V/5A, VOUT3 = 3.3V/5A

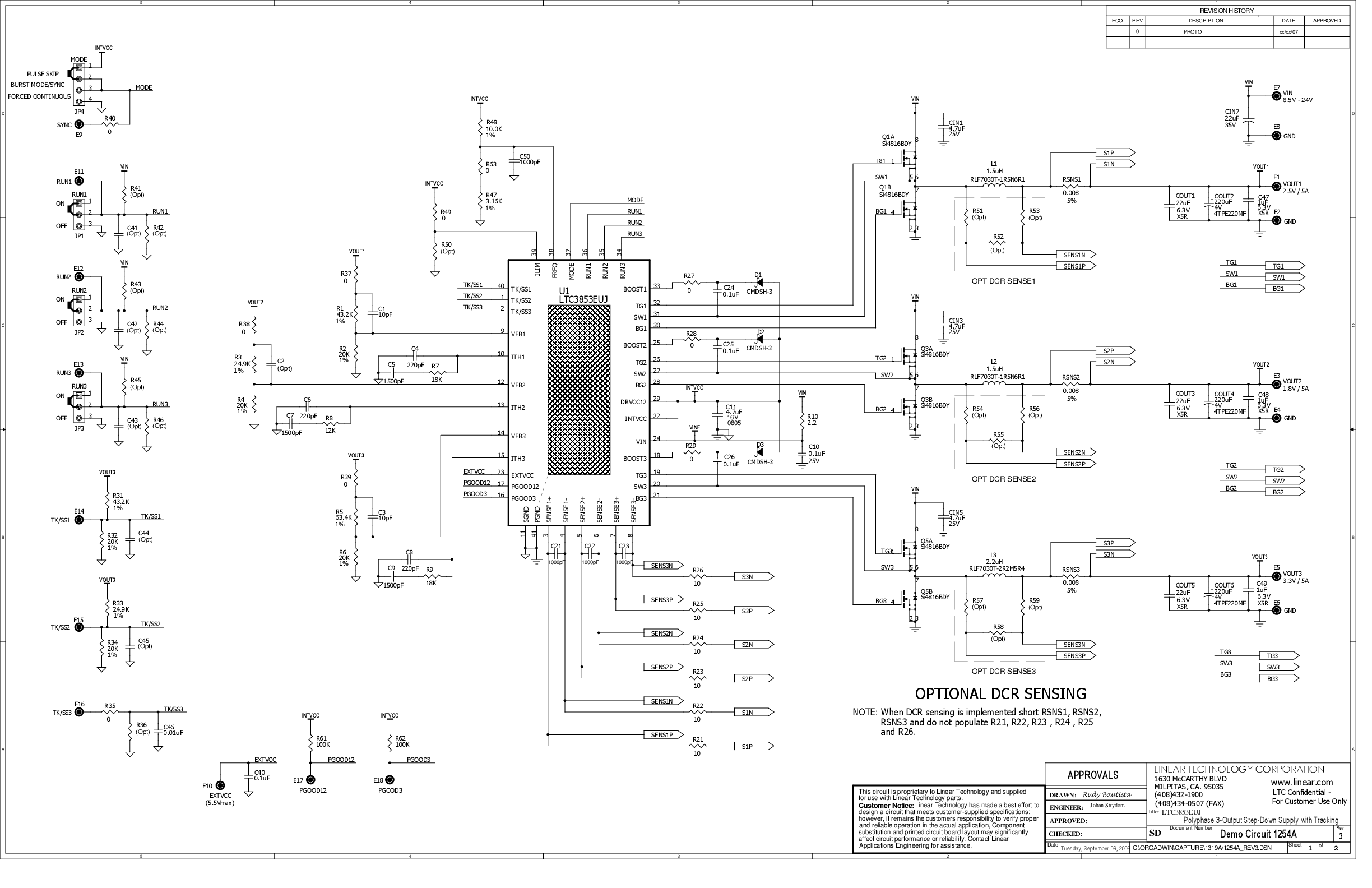

DC1254A - Schematic
DC1349A
LTC3853EUJ Demo Board | Triple, PolyPhase, 6.5V ≤ VIN ≤ 14V, VOUT1 = 1.8V/15A, VOUT2 = 1.2V/15A, VOUT3 = 2.5V/15A

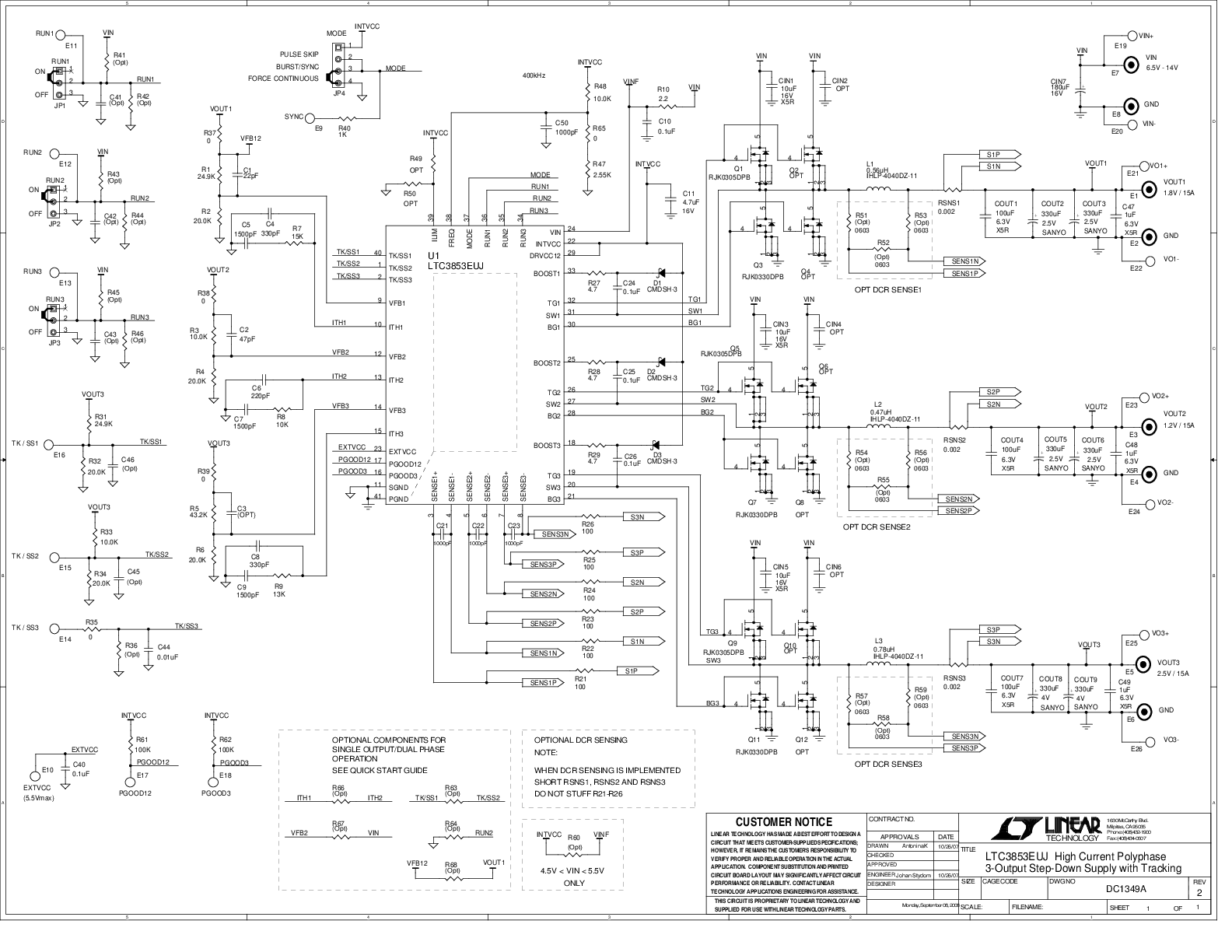

DC1349A - Schematic

リファレンス・デザイン

DK-DEV-3CLS200N Dev Kit
DK-DEV-3CLS200N Dev Kit

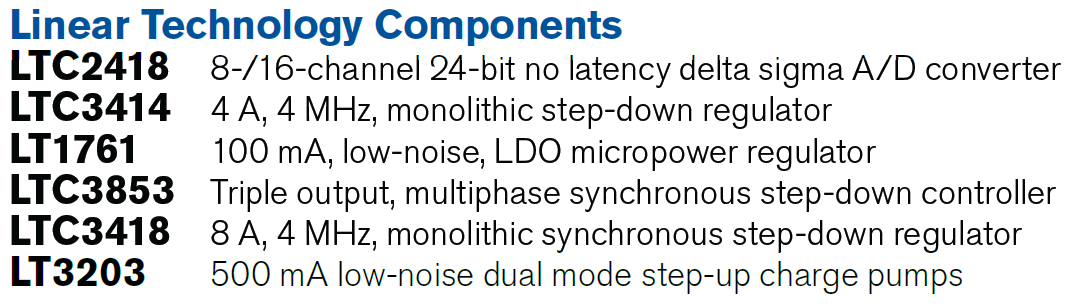

LTC Parts List

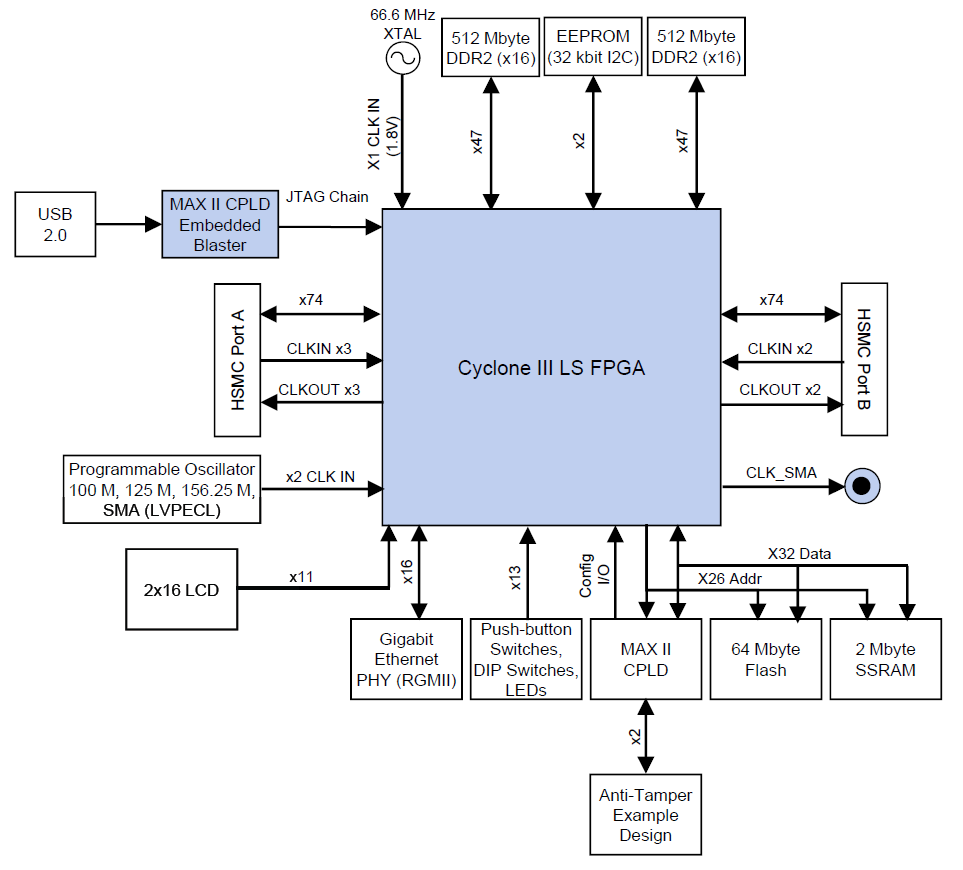

DK-DEV-3CLS200N Block Diagram

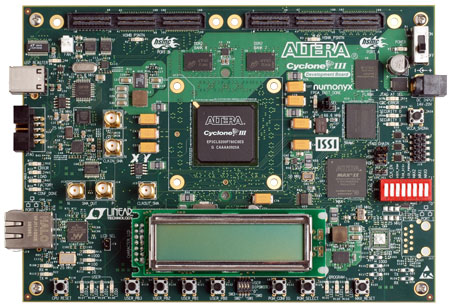

Cyclone III LS FPGA Development Kit
