LTC3822

製造中

No RSENSE™ 低入力電圧同期整流式降圧DC/DCコントローラ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$1.89
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 電流センス抵抗が不要
  • 全NチャネルMOSFET同期ドライブ
  • 高電流出力が可能
  • 固定周波数電流モード動作により、優れた入力および負荷過渡応答を実現
  • VIN：2.75V～4.5V
  • ±1%精度の0.6Vリファレンス
  • 低損失動作：99%デューティサイクル
  • 周波数を選択可能（300kHz/550kHz/750kHz）
  • ソフトスタート回路を内蔵
  • 最大ピーク電流センス･スレッショルドを選択可能
  • デジタルRUN制御ピン
  • 出力過電圧保護
  • マイクロパワー･シャットダウン：IQ＝7.5μA
  • 熱特性が改善された小型リードレス（3mm×3mm）DFNまたは10ピンMSOPパッケージ
LTC3822
No RSENSE™ 低入力電圧同期整流式降圧DC/DCコントローラ
1.8V/8A High Efficiency, 550kHz Step-Down Converter Efficiency and Power Loss vs Load Current Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
複数出力降圧レギュレータ 1
LTC3880
新規設計に推奨 パワー・システム・マネージメントを搭載したデュアル出力PolyPhase 降圧DC/DCコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3822
  • LTC3822-1
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC972A

LTC3822EDD Demo Board (DFN) | 2.75V ≤ VIN ≤ 4.5V, VOUT = 1.8V @ 8A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 972A is a high efficiency synchronous step-down DC/DC converter featuring the LTC3822EDD controller and dual N-Channel MOSFETs. The demo board is capable of providing 1.8V/8A from a 2.75V to 4.5V input.

eval board
schematic 2
DC1014A

LTC3822EMSE (MSOP) Demo Board | 2.75V ≤ VIN ≤ 4.5V, VOUT = 1.8V @ 10A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1014A is a high efficiency synchronous step-down DC/DC converter featuring the LTC3822EMSE controller in the exposed pad MSOP package. The demo board is capable of providing 1.8V/10A from a 2.75V to 4.5V input.
DC972A
LTC3822EDD Demo Board (DFN) | 2.75V ≤ VIN ≤ 4.5V, VOUT = 1.8V @ 8A

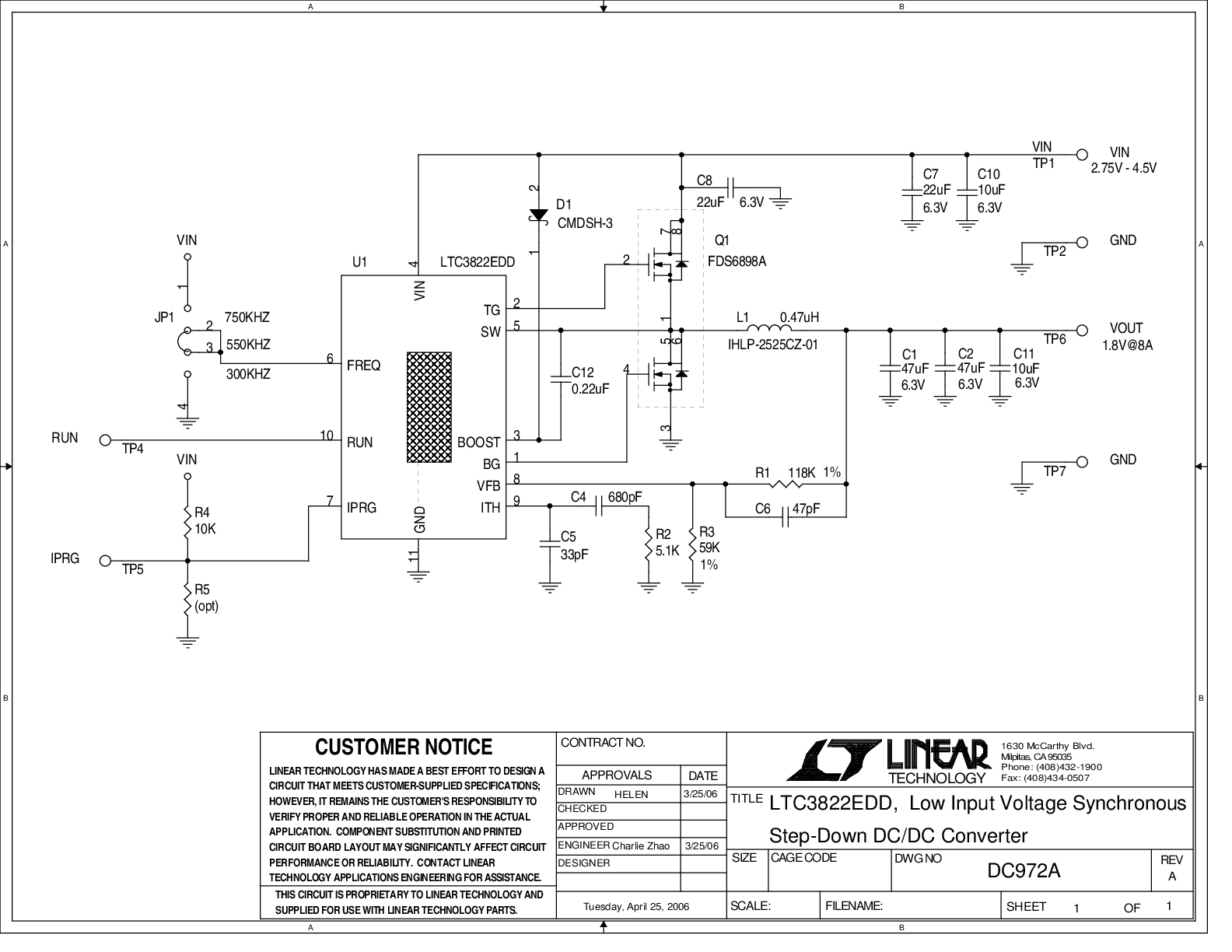

DC972A - Schematic
DC1014A
LTC3822EMSE (MSOP) Demo Board | 2.75V ≤ VIN ≤ 4.5V, VOUT = 1.8V @ 10A

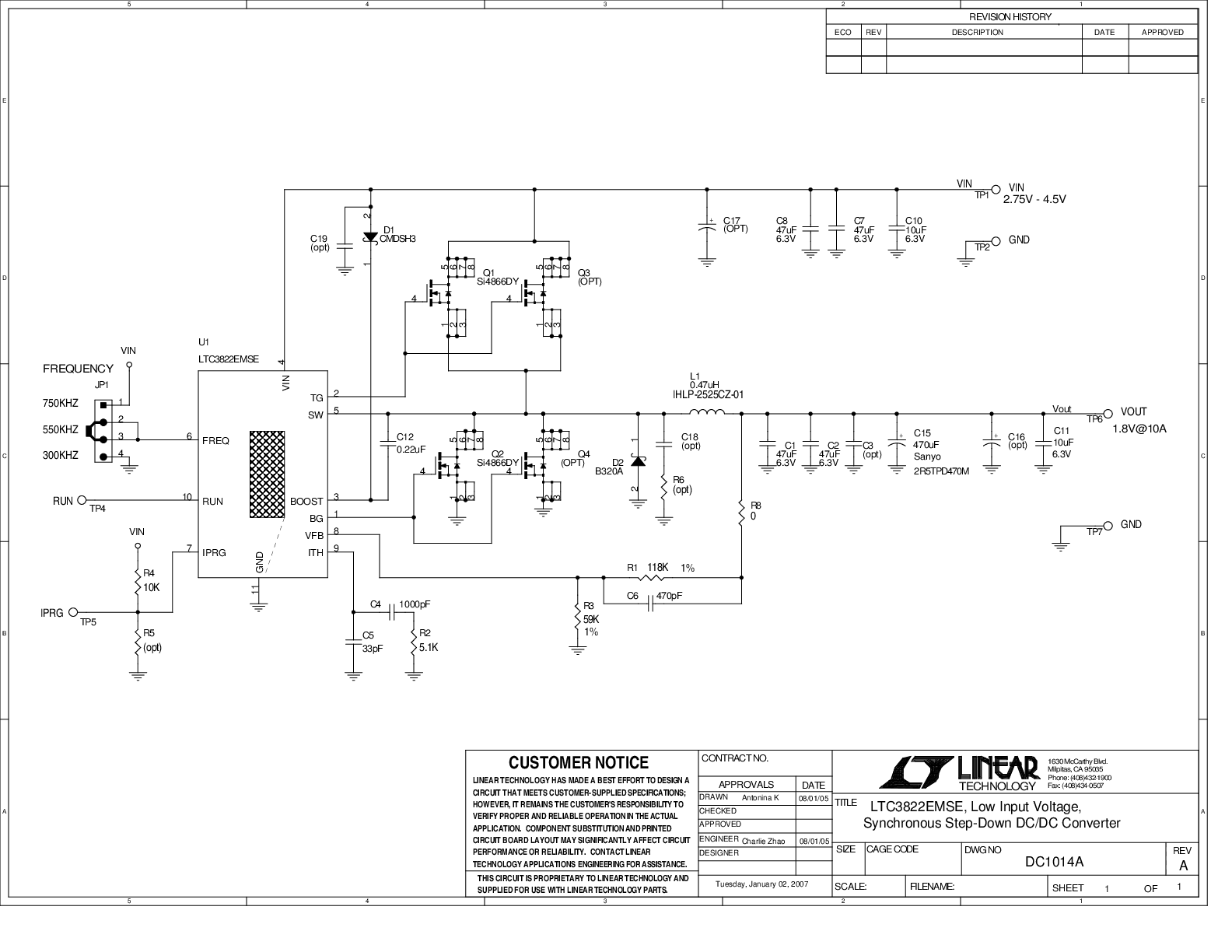

DC1014A - Schematic
