LTC3813

製造中

100V電流モード同期整流式昇圧コントローラ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$4.48
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高い出力電圧：最大100V
  • 大型の1Ωゲートドライバ
  • 電流センス抵抗が不要
  • デュアルNチャネルMOSFET同期ドライブ
  • ±0.5%精度の0.8V電圧リファレンス
  • 高速過渡応答を実現
  • プログラム可能なソフトスタート
  • 入力電源から10Vドライバ電源を生成
  • 外部クロックに同期可能
  • パワーグッド出力電圧モニタ
  • オフ時間/周波数を調整可能：tOFF(MIN)＜100ns
  • サイクルごとの電流制限を調整可能
  • 低電圧ロックアウトをプログラム可能
  • 出力過電圧保護

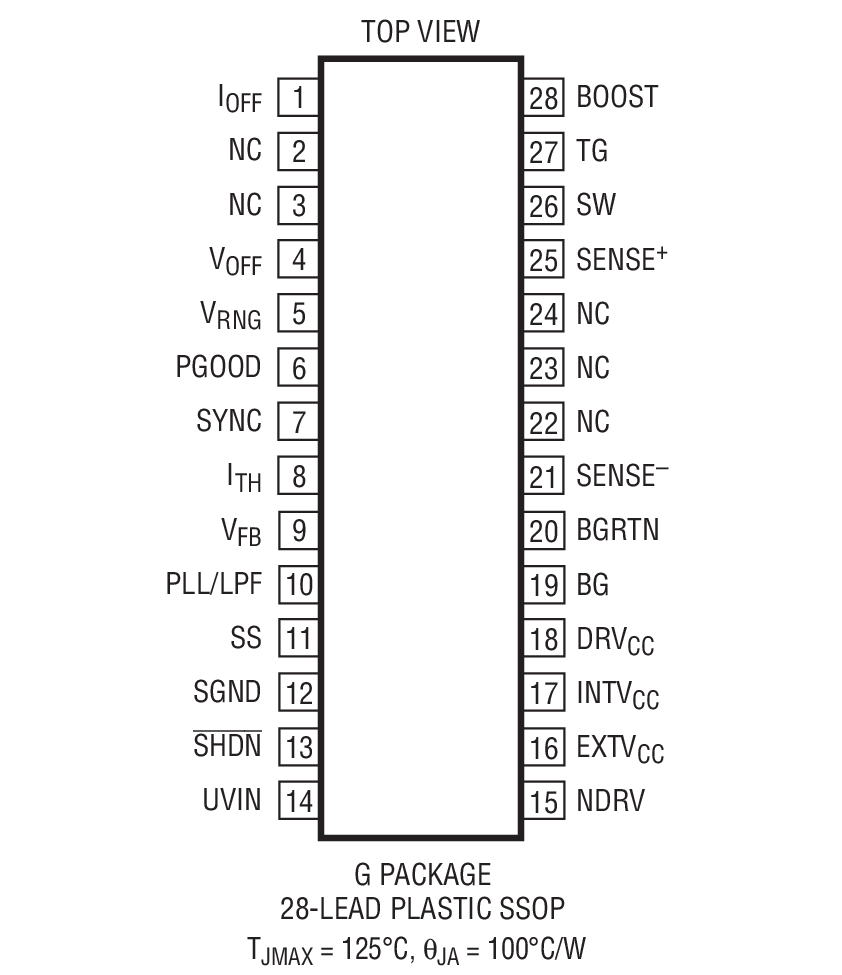

  • 28ピンSSOPパッケージ
LTC3813
100V電流モード同期整流式昇圧コントローラ

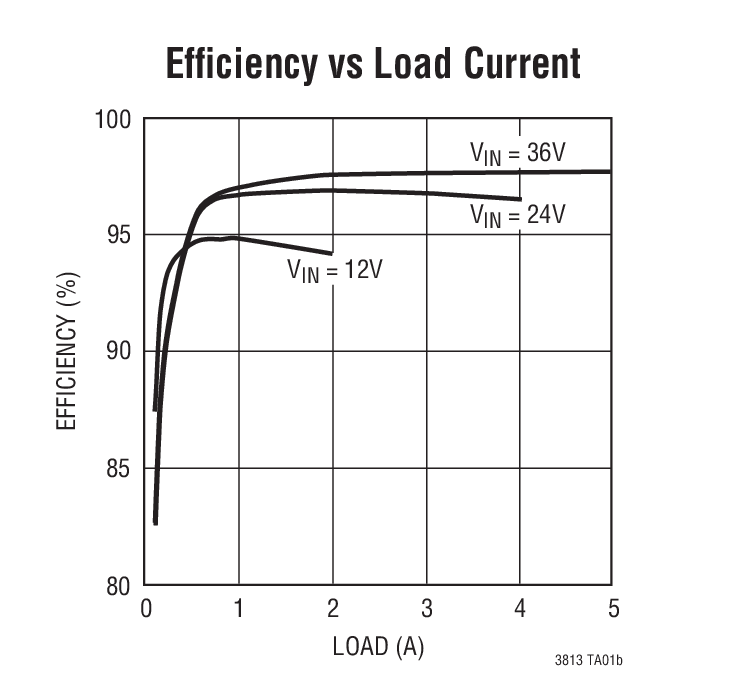

High Efficiency High Voltage Step-Up Converter Efficiency vs Load Current Product Package 1
