LTC3862

製造中

マルチフェーズ電流モード昇圧DC/DCコントローラ

データシート (Rev. E)
製品セレクション・テーブル
製品モデル
22
1Ku当たりの価格
最低価格：$3.95
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力電圧範囲：動作電圧範囲：4V～36V
  • 2フェーズ動作により入出力容量を低減
  • 固定周波数、ピーク電流モード制御
  • ロジックレベルMOSFETのゲート駆動電圧：5V
  • 調整可能なスロープ補償利得
  • 調整可能な最大デューティサイクル（最大96%）
  • 調整可能なリーディングエッジ･ブランキング
  • ±1%精度の内部電圧リファレンス
  • 1本の外付け抵抗でプログラム可能な動作周波数：75kHz～500kHz
  • 位相同期可能な固定周波数（50kHz～650kHz）
  • SYNC入力およびCLKOUTにより、2、3、4、6、または12相動作に対応（PHASEMODEでプログラム可能）
  • 内部5V LDOレギュレータ
  • 24ピン細型SSOPパッケージ
  • リードピッチが0.65mmの5mm×5mm QFNパッケージと熱特性が改善された24ピンTSSOPパッケージ
LTC3862
マルチフェーズ電流モード昇圧DC/DCコントローラ
LTC3862 Application Circuit LTC3862 Pin Configuration LTC3862 Pin Configuration LTC3862 Pin Configuration LTC3862 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 2

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
サージ・ストッパ、過電圧および過電流保護 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
シリコン発振器 2
LTC6908
スペクトル拡散変調付き抵抗設定SOT-23発振器
LTC6909
製造中 スペクトル拡散変調付き、1～8 出力、マルチフェーズ･シリコン発振器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LTC3862
  • LTC3862-1
  • LTC3862-2

LTpowerCAD 2

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC1286A-A

LTC3862EGN Demo Board | 5V to 36VIN, 48VOUT @ 5A, Multiphase Boost Controller

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1286A is DC/DC boost converter featuring the LTC3862EGN/-1 constant frequency current mode boost controllers. The DC1286A-A (LTC3862) operates over 5V to 36V input and provides 2A-5A of output current at 48V output. The DC1286A-B (LTC3862-1, higher VIN min and higher gate drive) operates over 8V to 36V input and provides 3A-5A of output current at 48V output. The 200kHz constant frequency operation results in small and efficient circuit. The converter provides high output voltage accuracy (typically ±3%) over wide load range with no minimum load requirement. The demonstration circuit can be easily modified to generate different output voltages.
DC1286A-A
LTC3862EGN Demo Board | 5V to 36VIN, 48VOUT @ 5A, Multiphase Boost Controller

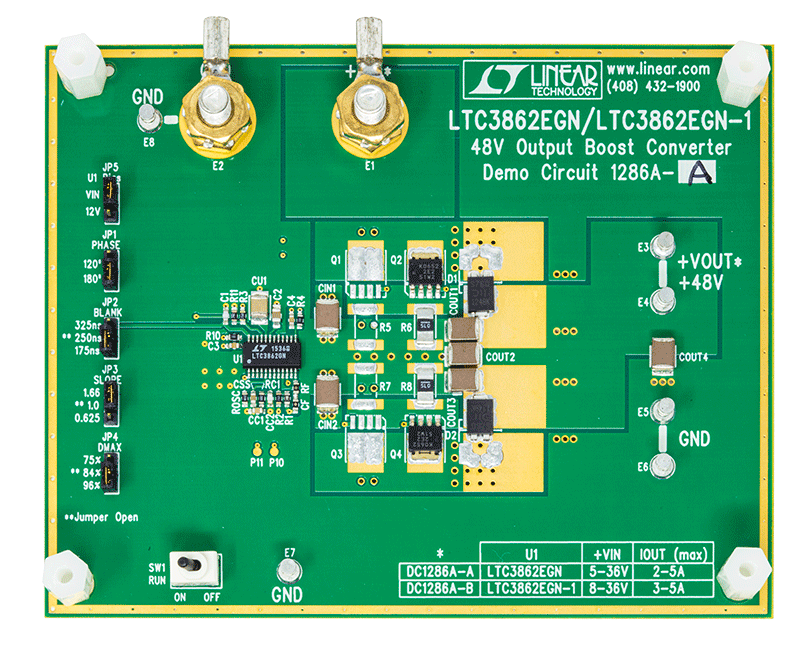

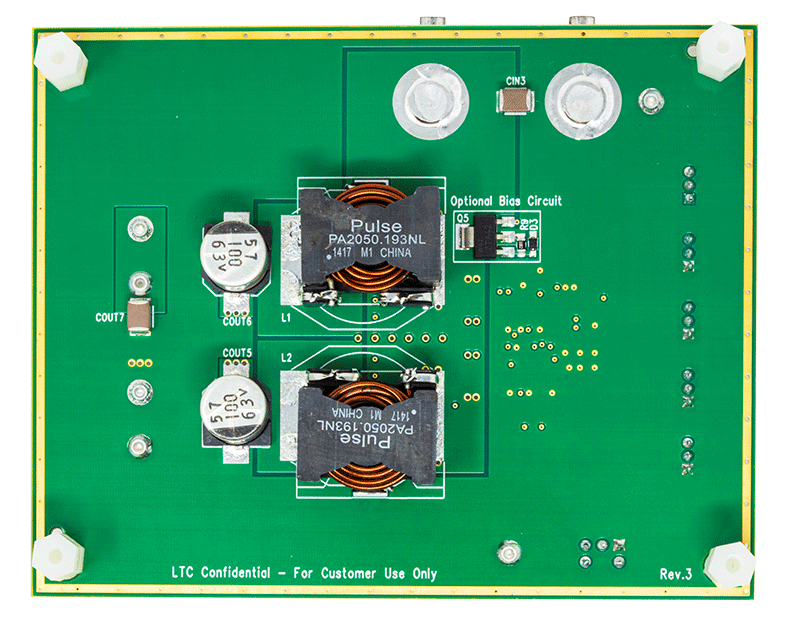

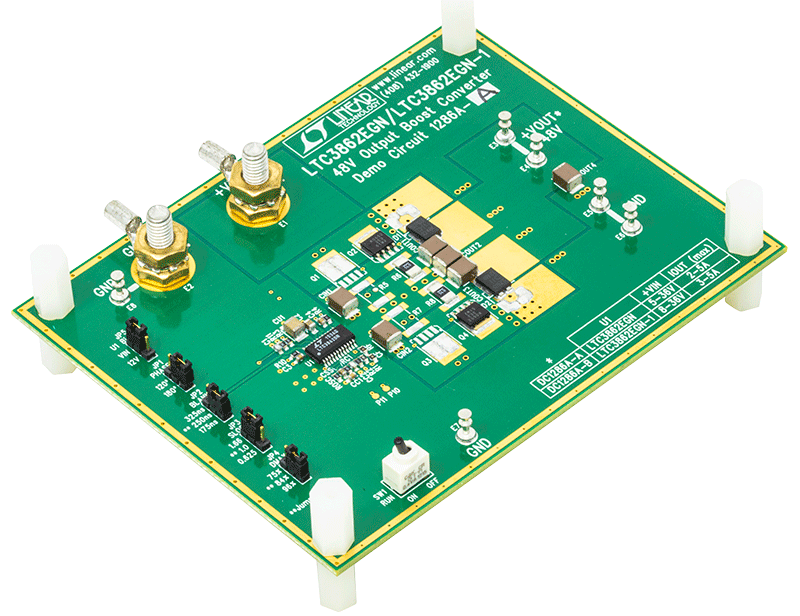

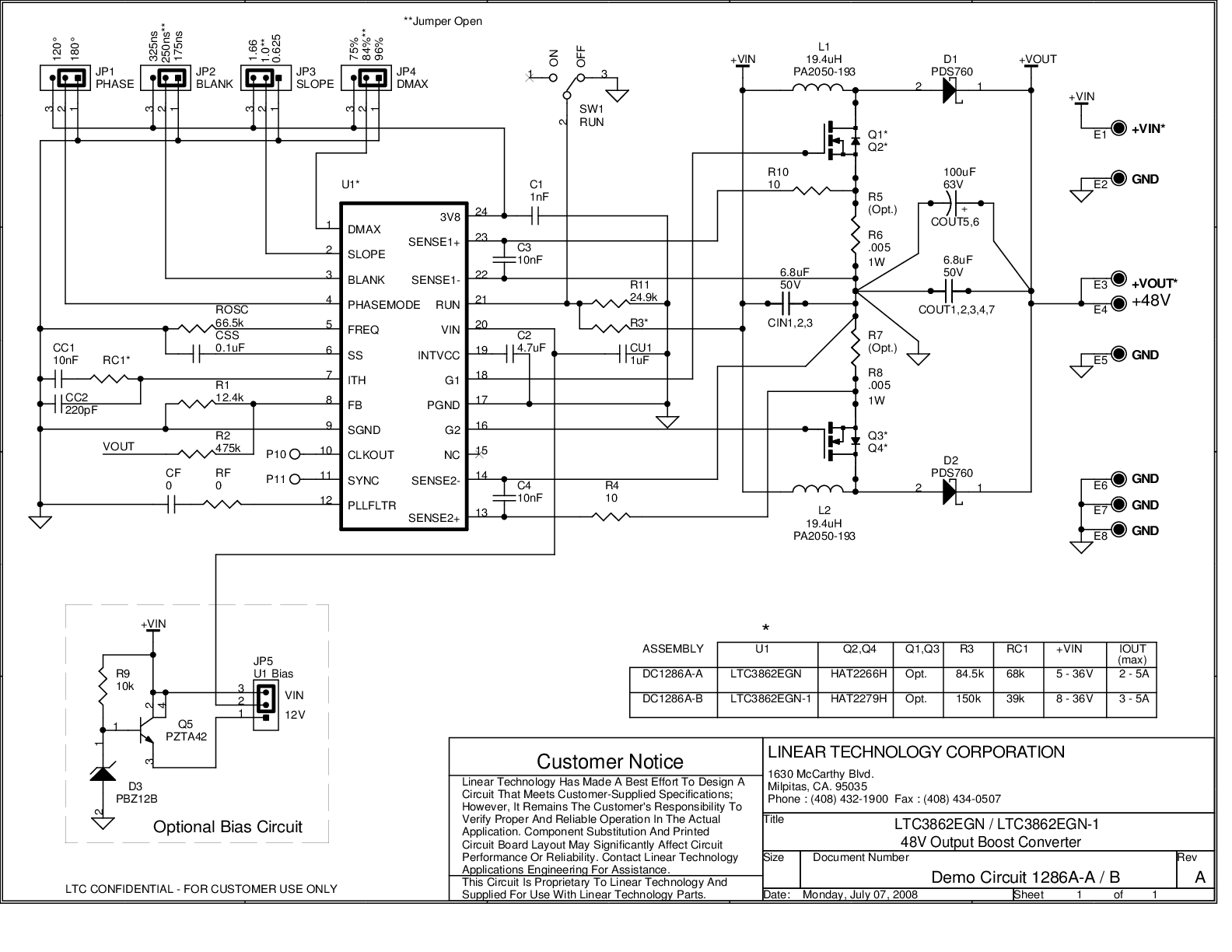

DC1286A-A Evaluation Board DC1286A-A Evaluation Board - Top View DC1286A-A Evaluation Board - Bottom View DC1286A-A - Schematic
