LTC3526

製造中

2mm×2mm DFNパッケージの500mA、1MHz同期整流式昇圧DC/DCコンバータ

製品モデル: 4
1Ku当たりの価格: 最低価格：$2.12

Viewing:

製品の詳細

1セル･アルカリ/NiMHバッテリで3.3V/100mAまたは2セルで3.3V/200mAを供給
V_IN起動電圧：850mV
V_OUT範囲：1.6V～5.25V

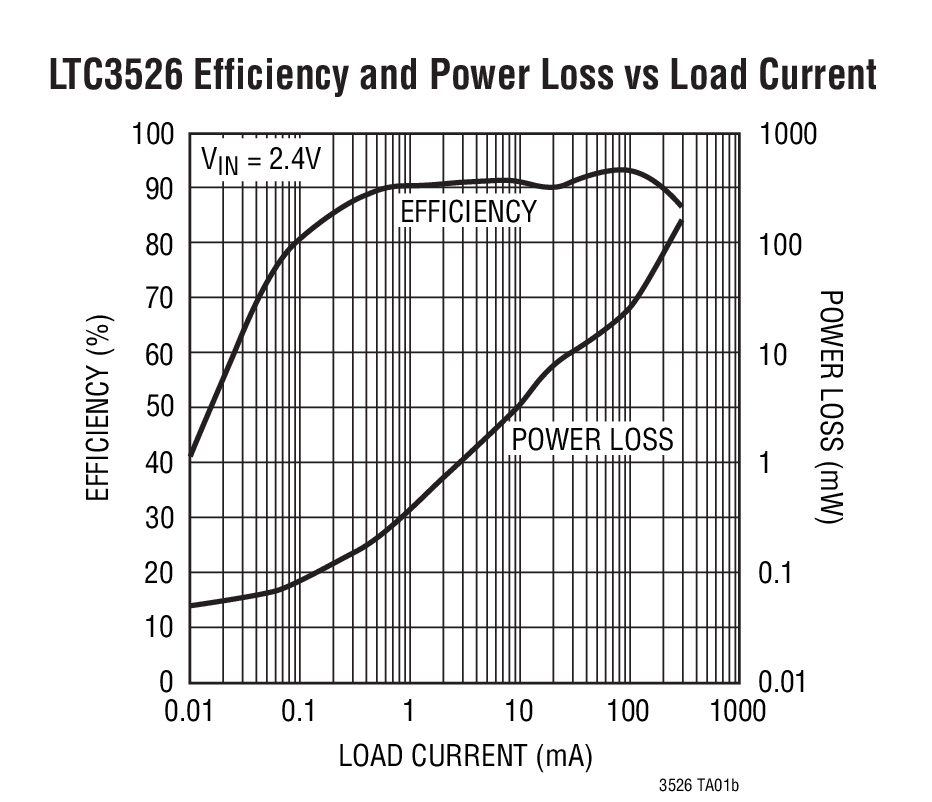

効率：最大94%
出力切断機能
1MHzの固定周波数動作
V_IN＞V_OUT動作
ソフトスタート機能を搭載
内部補償付きの電流モード制御
消費電流9μAの自動Burst Mode^®動作（LTC3526）
低ノイズPWM動作（LTC3526B）
同期整流器を内蔵
ロジック制御のシャットダウン（I_Q＜1μA）
アンチリンギング制御

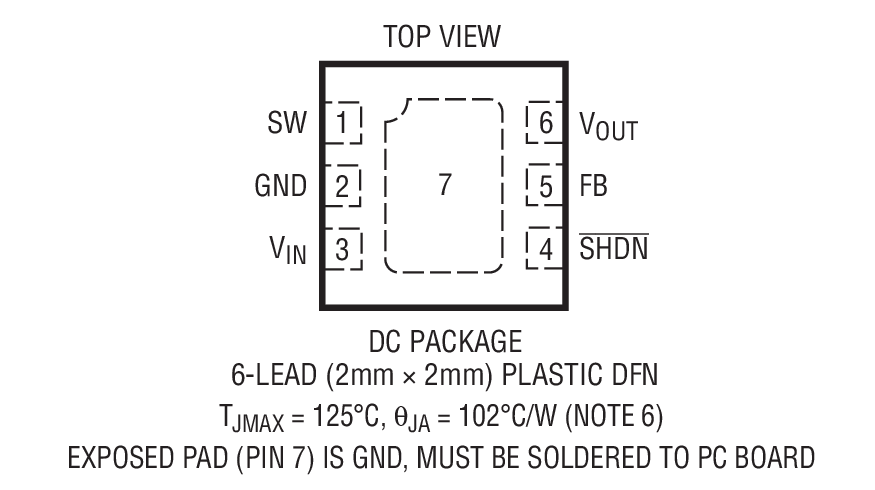

高さの低い（2mm×2mm×0.75mm)DFNパッケージ

LTC3526/LTC3526Bは、出力切断機能を搭載した同期整流式、固定周波数、昇圧DC/DCコンバータです。同期整流によって高さの低い2mm×2mm DFNパッケージで高効率を達成できます。850mVで起動し、いったん起動すると500mVで動作するので、1セルAA/AAAバッテリ駆動製品のバッテリ寿命をさらに延ばします。

1MHzのスイッチング周波数により、高さの低い小型のインダクタやセラミック･コンデンサを使用できるので、ソリューション実装面積を最小限に抑えます。電流モードPWM設計は内部で補償されているので、外付け部品数を低減します。LTC3526は軽負荷時の自動Burst Mode動作を特長とし、LTC3526Bは軽負荷時の連続スイッチングを特長としています。また、アンチリンギング制御回路は不連続モードでインダクタを制動することによってEMIを低減します。この他に、1μA以下の低シャットダウン電流とサーマル･シャットダウンを特長としています。

LTC3526/LTC3526Bは2mm×2mm×0.75mm DFNパッケージで供給されます。

新規設計には、LT3526L/LTC3526LBを推奨します。


	Startup Voltage	Frequency	Burst Mode	Notes
LTC3526	1V	1MHz	Yes	Not Recommended For New Designs
LTC3526B	1V	1MHz	No	Not Recommended For New Designs
LTC3526-2	1V	2MHz	Yes	Not Recommended For New Designs
LTC3526B-2	1V	2MHz	No	Not Recommended For New Designs
LTC3526L	0.85V	1MHz	Yes
LTC3526LB	0.85V	1MHz	No
LTC3526L-2	0.85V	2MHz	Yes
LTC3526LB-2	0.85V	2MHz	No

アプリケーション

医療用計測器
フラッシュ･ベースのMP3プレーヤ
ノイズ相殺ヘッドフォン
ワイヤレス･マウス
Bluetoothヘッドセット

製品モデル: 4
1Ku当たりの価格: 最低価格：$2.12

ドキュメント

データシート 2

LTC3526: 500mA 1MHz Synchronous Step-Up DC/DC Converters in 2mm × 2mm DFN Data Sheet (Rev.E) 09/29/2010

LTC3526: 2mm×2mm DFNパッケージの500mA、1MHz同期整流式昇圧DC/DCコンバータデータシート 04/22/2009

信頼性データ 1

R415 Reliability Data 03/23/2018

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC3526BEDC#TRMPBF	6-Lead DFN (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3526BEDC#TRPBF	6-Lead DFN (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3526EDC#TRMPBF	6-Lead DFN (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3526EDC#TRPBF	6-Lead DFN (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
LTC3526L	新規設計に推奨	2mm×2mm DFNパッケージの550mA、1MHz同期整流式昇圧DC/DCコンバータ

ツールおよびシミュレーション

LTspice 3

下記製品はLTspiceで使用することが出来ます。:

LTC3526
LTC3526-2
LTC3526B
LTC3526B-2
LTC3526L
LTC3526L-2
LTC3526LB
LTC3526LB-2

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
