LTC3525

新規設計に推奨

出力切断機能付き400mAマイクロパワー同期整流式昇圧DC/DCコンバータ

製品モデル: 12
1Ku当たりの価格: 最低価格：$2.15

Viewing:

製品の詳細

効率：最大95%
出力切断と突入電流制限
固定出力電圧：3.3Vまたは5V
1V入力で3.3V/60mA、または1.8V入力で3.3V/140mAを供給
3V入力で5V/175mAを供給
バーストモード^®動作：I_Q＝7μA
わずか3個の外付け部品
入力電圧範囲：1V～4.5V
シャットダウン･モード： 1μA以下
アンチリンギング制御
短絡および熱保護機能
非常に低い高さ：1mm
小型6ピンSC-70パッケージ

LTC3525-3.3/LTC3525-5は、1Vという低い入力電圧で起動可能な出力切断機能付き高効率、同期整流式昇圧DC/DCコンバータです。これらのデバイスは、1セルまたは2セル･アルカリまたはリチウムイオン･アプリケーションにおいてコンパクトで高効率なチャージポンプの代替ソリューションで、わずか3個の小型外付け部品しか必要としません。LTC3525の出力電圧は3.3Vまたは5V固定です。

LTC3525は0.5ΩNチャネルMOSFETスイッチと0.8ΩPチャネル同期整流器を内蔵しています。ピーク･スイッチ電流範囲は負荷に応じて150mA～400mAで、高い効率を達成します。消費電流は7μAと非常に低く、携帯アプリケーションのバッテリ寿命を最大限に延ばすことができます。

この他にも、1μA以下のシャットダウン電流、アンチリンギング制御、サーマルシャットダウンなどの機能を搭載しています。LTC3525は小型の6ピンSC-70パッケージで供給されます。

List of LTC3525 Options


PART NAME	INPUT START-UP VOLTAGE	OUTPUT VOLTAGE	V_OUT STATUS IN SHUTDOWN MODE
LTC3525-3	0.85V	3V	Output Disconnect
LTC3525-3.3	0.85V	3.3V	Output Disconnect
LTC3525-5	0.85V	5V	Output Disconnect
LTC3525D-3.3	0.85V	3.3V	Pass Through Mode
LTC3525L-3	0.7V	3V	Output Disconnect

アプリケーション

MP3プレーヤ
携帯機器
グルコース･メータ
デジタルカメラ

製品モデル: 12
1Ku当たりの価格: 最低価格：$2.15

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC3525ESC6-3#TRMPBF	6-Lead SC70	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3525ESC6-3#TRPBF	6-Lead SC70	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3525ESC6-3.3#TRMPBF	6-Lead SC70	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3525ESC6-3.3#TRPBF	6-Lead SC70	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3525ESC6-5#TRMPBF	6-Lead SC70	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3525ESC6-5#TRPBF	6-Lead SC70	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3525ISC6-3#TRMPBF	6-Lead SC70	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3525ISC6-3#TRPBF	6-Lead SC70	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3525ISC6-3.3#TRMPBF	6-Lead SC70	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3525ISC6-3.3#TRPBF	6-Lead SC70	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3525ISC6-5#TRMPBF	6-Lead SC70	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3525ISC6-5#TRPBF	6-Lead SC70	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

2 14, 2025 - 25_0017 Bond Wire Change from Gold to Copper
		PCN25_0017_Form Material_Report Qualification Results Summary
LTC3525ESC6-3#TRMPBF	製造中
LTC3525ESC6-3#TRPBF	製造中
LTC3525ESC6-3.3#TRMPBF	製造中
LTC3525ESC6-3.3#TRPBF	製造中
LTC3525ISC6-3#TRMPBF	製造中
LTC3525ISC6-3#TRPBF	製造中
LTC3525ISC6-3.3#TRMPBF	製造中
LTC3525ISC6-3.3#TRPBF	製造中
LTC3525ISC6-5#TRMPBF	製造中
LTC3525ISC6-5#TRPBF	製造中

これは最新改訂バージョンのデータシートです。

ツールおよびシミュレーション

LTspice 5

下記製品はLTspiceで使用することが出来ます。:

LTC3525-3
LTC3525-3.3
LTC3525-5

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

評価用キット

LTC3525-3.3 Demo Board | Micropower Synchronous Step-Up, 1V to 3.2VIN, 3.3VOUT @ 140mA

今すぐ購入詳細を表示

製品詳細

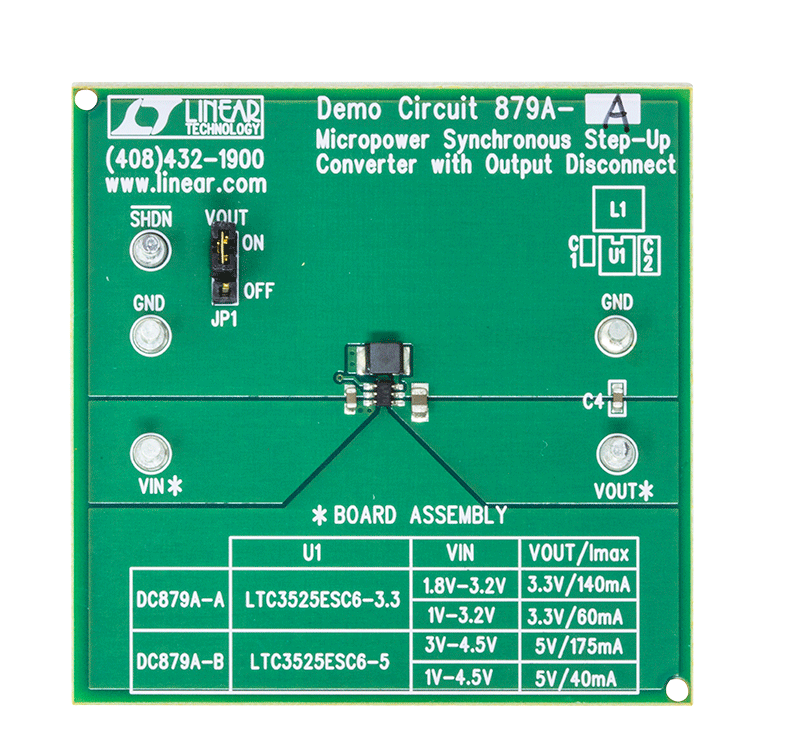

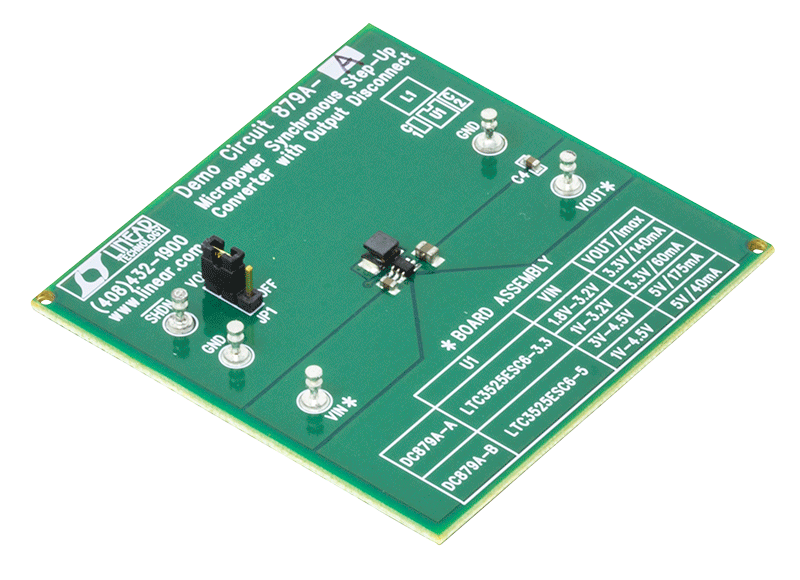

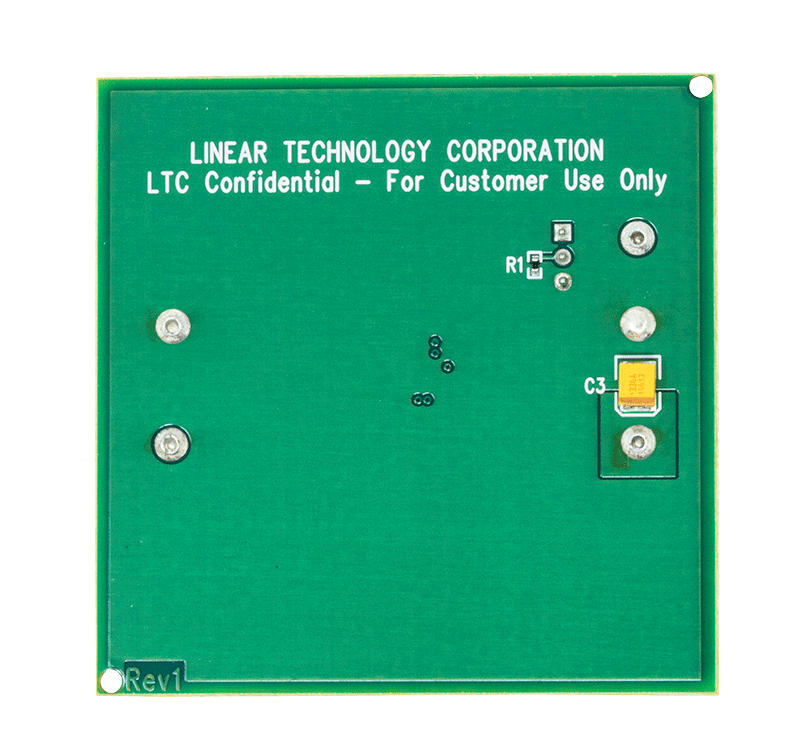

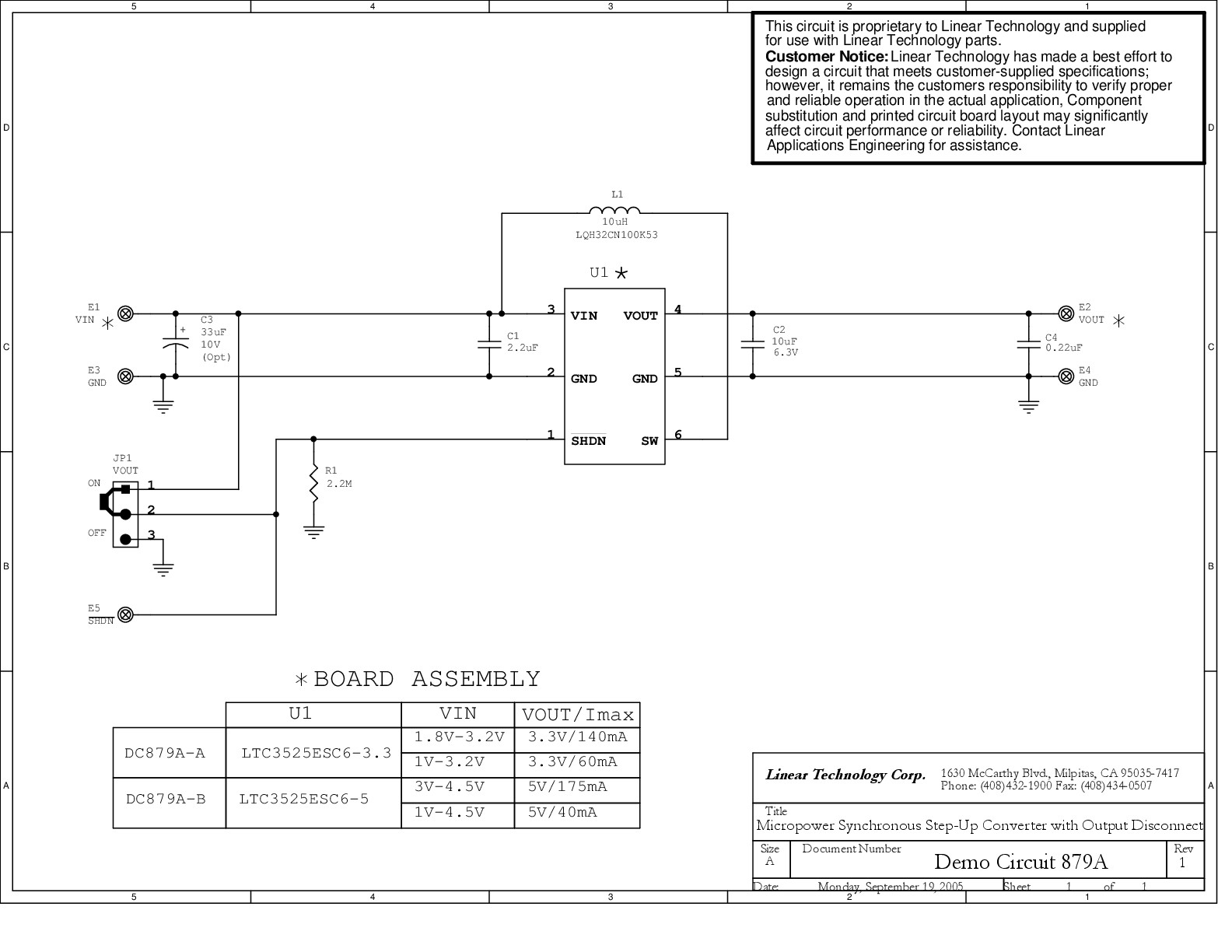

Demonstration circuit 879 is a Micropower Synchronous Step-Up Converter with Output Disconnect featuring the LTC3525-3.3 and LTC3525-5. The LTC3525 is a high performance Burst Mode operation only, synchronous boost converter. The LTC3525 incorporates a feature that maximizes efficiency by adjusting the peak and valley of the inductor current as a function of load. The demo board has two assembly versions: DC879A-A and DC879A-B. The DC879A-A offers fixed 3.3V output. The DC879A-B offers fixed 5V output. They offer a compact, high efficiency solution in single cell or dual cell alkaline or Li-ion applications. Only three small external components are required.
