LT8350

新規設計に推奨

40VIN, 18VOUT、6A同期同期整流式昇降圧Silent Switcher

データシート (Rev. B)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$3.42
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 4スイッチの単一インダクタ・アーキテクチャにより、VOUTよりも大きい、小さい、または等しいVINで動作
  • Silent Switcher®アーキテクチャにより低EMIに対応
  • 最大効率：95%（2MHz時）
  • 独自のピーク電流モード
  • 入力電圧範囲：3V〜40V
  • 出力電圧範囲：1V～18V
  • 出力電圧レギュレーション：±1.5%
  • 出力/入力電流レギュレーションとモニタ
  • 定電圧/定電流レギュレーション
  • ハイ・サイドPMOS負荷スイッチ・ドライバ
  • 降圧／昇圧時に上側MOSFETのリフレッシュ・ノイズなし
  • 外部周波数同期とSSFMを使用した200kHz〜2MHzの固定スイッチング周波数
  • シャットダウン時はVOUTをVINから切断
  • 小型4mm× 6mm 32ピン LQFN パッケージ
  • AEC-Q100認定を申請中
LT8350
40VIN, 18VOUT、6A同期同期整流式昇降圧Silent Switcher
LT8350 Application Circuit LT8350 Pin Configuration LT8350 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT8350
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-LT8350-AZ

LT8350 | 40VIN, 18Vアウト、6A同期整流式昇降圧Silent Switcher®

今すぐ購入 詳細を表示

製品詳細

評価回路EVAL-LT8350-AZは、LT8350を搭載した40V同期整流式昇降圧コンバータです。VINが9V～40Vの場合、12V出力で最大2.5Aの負荷を駆動し、出力電流の低下に伴って3VINまで動作します。EVAL-LT8350-AZは、スペクトラム拡散周波数変調（SSFM）を無効化した場合350kHzのスイッチング周波数で動作します。有効にすると、SSFMはLT8350のスイッチング周波数をfSWからfSW +25%に増加させEMI放射を低減します。

LT8350Aの動作入力電圧範囲は3V～40Vです。高効率と小型化のために、降圧側に同期42V MOSFET、昇圧側に20VMOSFETを内蔵しています。また、スイッチング周波数は200kHz～2MHz範囲で調整可能です。LT8350は、外部ソースに同期するか、低EMI用にSSFMが有効となるようプログラムするか、あるいは通常の動作に設定することができます。

LT8350内蔵のLOADTGハイ・サイドPMOSドライバは、障害がトリガされたときに負荷を切断する助けとなります。FB < 0.25VまたはFB > 1.1Vの場合、またはISP–ISN > 0.75Vの場合、LOADTGはPMOSをオフにします。LOADENを直接使用して、LOADTGおよびすべての電源スイッチをオフにすることができます。

LT8350は、ISPとISNを使用して出力電流をレギュレーションできます。LT8350を定電圧レギュレータに使用すると、最大負荷電流を制限できます。また、定電流レギュレーションが必要なLEDドライバやバッテリ充電器にも使用できます。CTRLピンに制御可能なDC電圧をかけることにより、出力電流を調整できます。

出力電流はISMON出力ピンでモニタできます。ISMONは、VCに負荷電流を注入することにより、負荷過渡応答を改善するために使用できます。負荷電流注入については、次のセクションで説明します。

低電圧ロックアウトは、EVAL-LT8350-AZでいくつかの抵抗を簡単に選択するだけで調整できます。

スペースとコストを節約するために、小型セラミック入出力コンデンサが使用されています。ボードは、VINピンとVOUTピンの近くに配置された小さな高周波コンデンサで設計されていおり、放射EMIを低減できます。

EVAL-LT8350-AZの入力と出力には、インダクタEMIフィルタと小さなフェライト・ビーズEMIフィルタがあります。これらのフィルタは、適切なボード・レイアウトおよびSSFMと組み合わせることで、EMIを低減してCISPR25クラス5の伝導EMIに合格するのに効果的です。低EMIアプリケーションでは、EVAL-LT8350-AZの推奨レイアウトと4層PCBの厚さに従ってください。

LT8350Aのデータシートには、部品、動作、およびアプリケーションの詳細が記載されています。データシートは、EVAL-LT8350-AZのデモマニュアルと併せて読む必要があります。LT8350RVは、熱的に強化された露出グラウンド・パッドを備えたQFNフットプリントを備えた32ピン・ラミネート・パッケージ（LQFN）で組み立てられています。最大の熱性能を得るため、ボードを適切にレイアウトすることが重要です。
EVAL-LT8350-AZ
LT8350 | 40VIN, 18Vアウト、6A同期整流式昇降圧Silent Switcher®

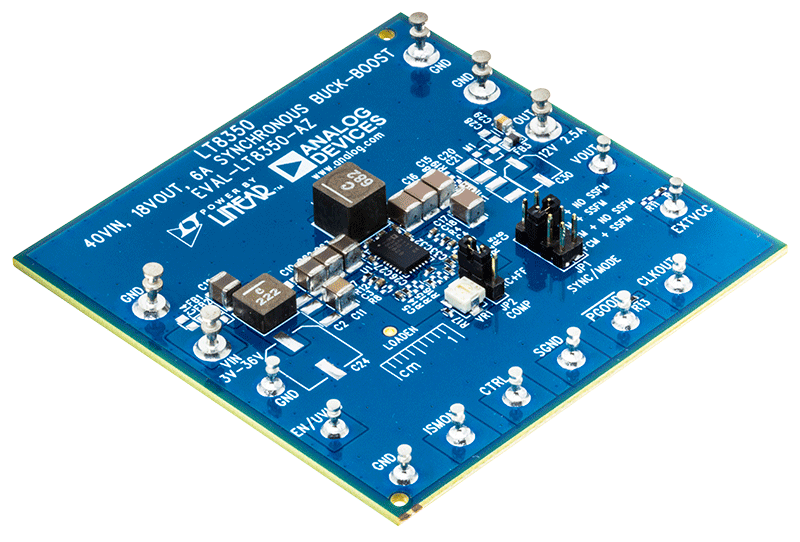

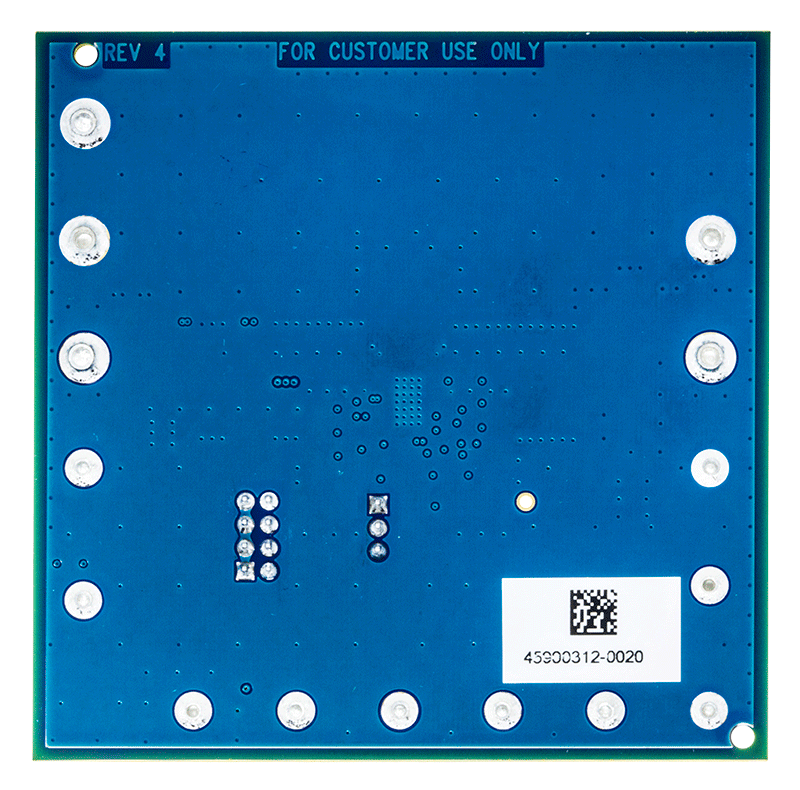

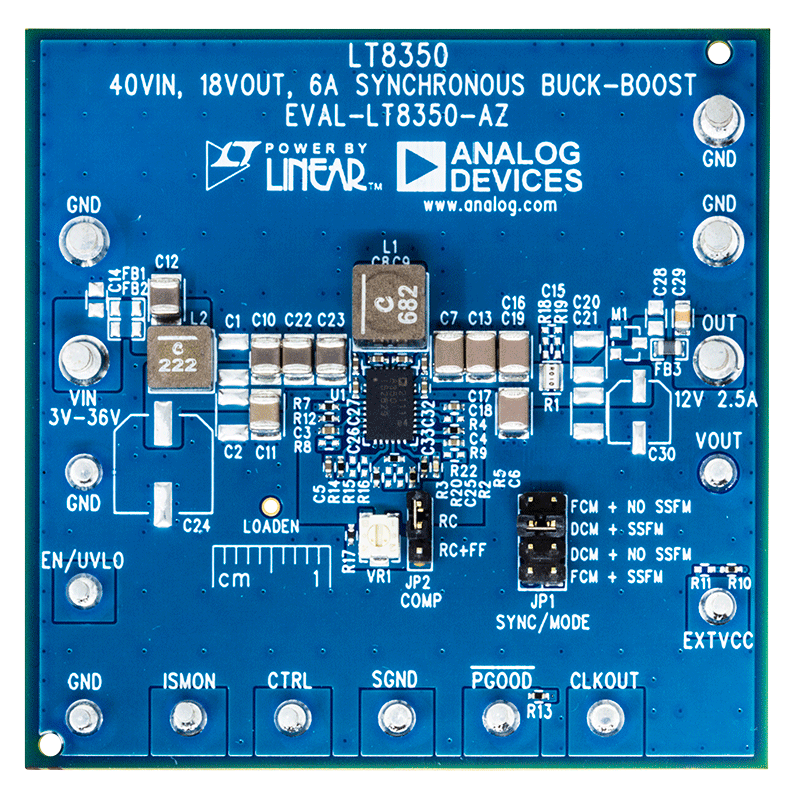

EVAL-LT8350-AZ Evaluation Board EVAL-LT8350-AZ Evaluation Board - Top View EVAL-LT8350-AZ Evaluation Board - Bottom View
