LT3481

製造中

消費電流50μAの36V、2A、2.8MHz降圧スイッチング・レギュレータ

データシート
製品セレクション・テーブル
製品モデル
12
1Ku当たりの価格
最低価格：$3.89
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力範囲：3.6V～34V動作、最大36V
  • 出力電流：最大2A
  • 低リップルのBurst Mode®動作
    • 12VINから3.3VOUTへの変換時にIQが50μA
    • 出力リップル＜15mV
  • 調整可能なスイッチング周波数：300kHz～2.8MHz
  • 低いシャットダウン電流：IQ < 1μA
  • 昇圧ダイオード内蔵
  • パワーグッド・フラグ
  • 飽和スイッチ設計：0.18Ωオン抵抗
  • 帰還リファレンス電圧：1.265V
  • 出力電圧：1.265V～20V
  • ソフトスタート機能
  • 275kHz～475kHzの範囲で同期可能
  • 熱特性が改善された小型10ピンMSOPおよび（3mm×3mm）DFNパッケージ
LT3481
消費電流50μAの36V、2A、2.8MHz降圧スイッチング・レギュレータ
3.3V Step-Down Converter Efficiency Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ 1
LTC4359
新規設計に推奨 逆入力保護機能を備えた理想ダイオード・コントローラ
シリコン発振器 1
LTC6909
製造中 スペクトル拡散変調付き、1～8 出力、マルチフェーズ･シリコン発振器
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
デュアル電源モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT3481
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC857A

LT3481EMSE/EDD Demo Board | 2 Circuits, Integrated Boost Diode, 4.5V ≤ VIN ≤ 34V, VOUT1 = 5V @ 2A; and 8.5V ≤ VIN ≤ 22V, VOUT2 = 3.3V @ 2A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 857 features the LT3481EMSE and LT3481EDD in two step-down converter circuits, one configured for high efficiency and the other for small size. The high efficiency circuit switching at 800kHz is designed for 3.3V/2A output from a 4.5V to 34V input. The small size circuit switching at 2MHz demonstrates the LT3481’s ability to operate with a small inductor and output capacitor. It is designed for 5V output from an 8.5V to 22V input. The wide input range of the LT3481 allows a variety of input sources. The typical sources are automotive batteries, wall adaptors and industrial supplies. The current mode control scheme creates fast transient response and good loop stability. In addition, the LT3481’s integrated boost diode reduces the parts count. The low ripple Burst Mode® Operation of LT3481 not only allows the circuit to have high efficiency over a broad current range but also provides the low output ripple at light load conditions.
DC857A
LT3481EMSE/EDD Demo Board | 2 Circuits, Integrated Boost Diode, 4.5V ≤ VIN ≤ 34V, VOUT1 = 5V @ 2A; and 8.5V ≤ VIN ≤ 22V, VOUT2 = 3.3V @ 2A

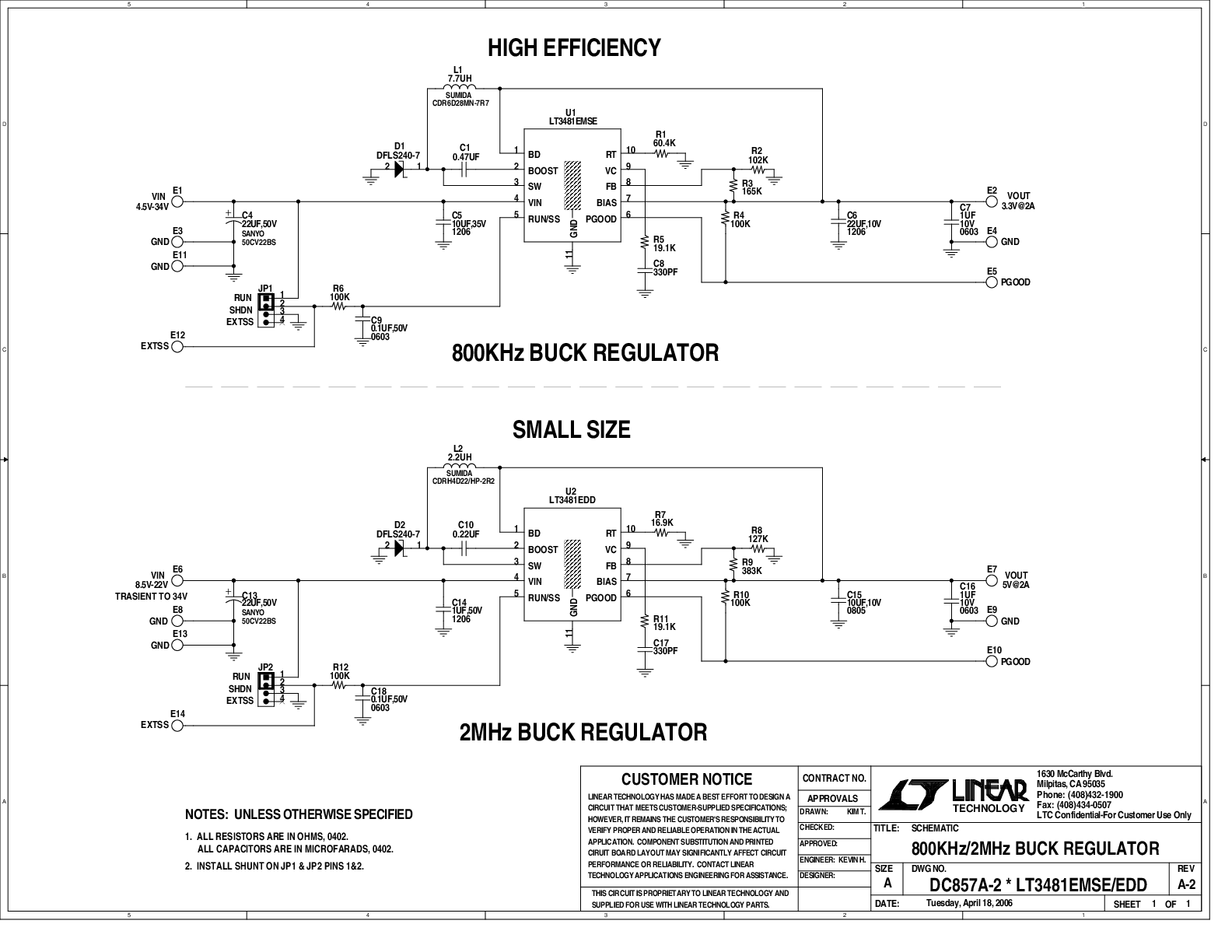

DC857A - Schematic

リファレンス・デザイン

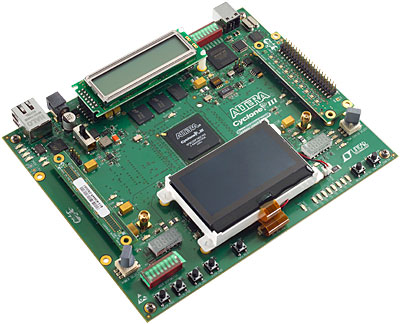

DK-DEV-3C120N Dev Kit
DK-DEV-3C120N Dev Kit
LTC Parts List

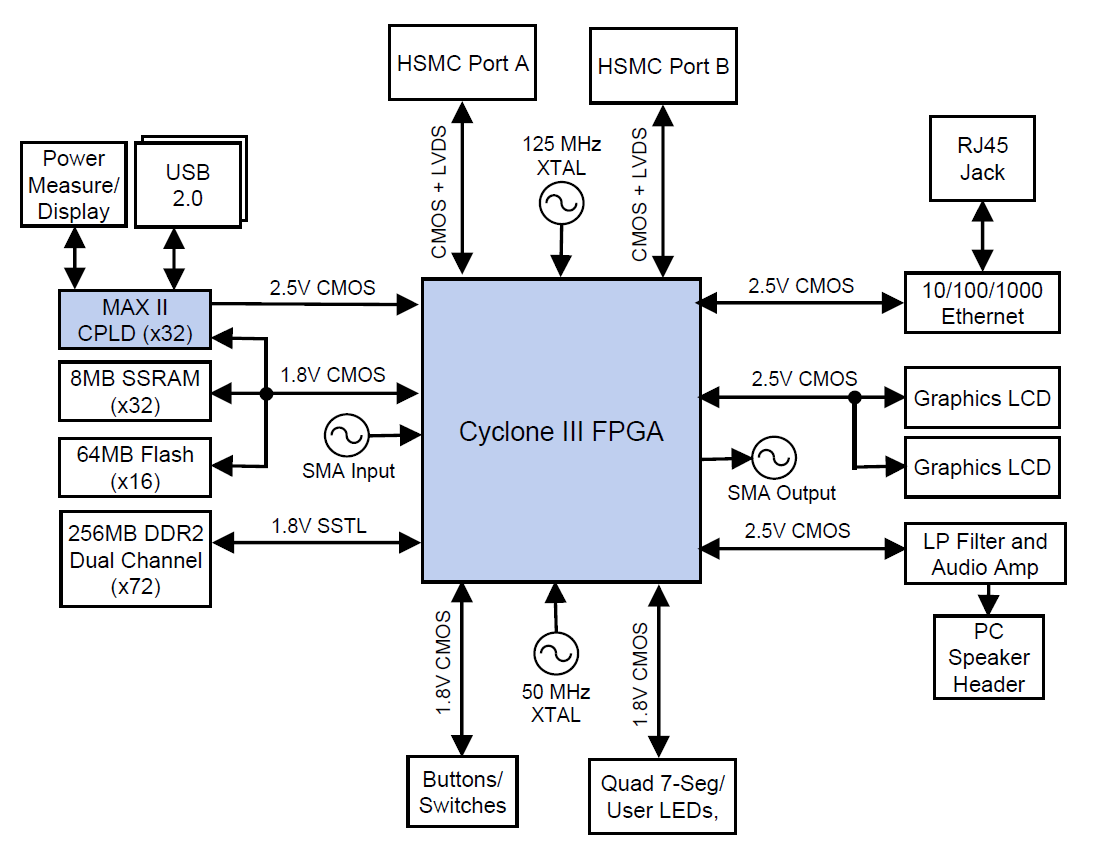

DK-DEV-3C120N Block Diagram

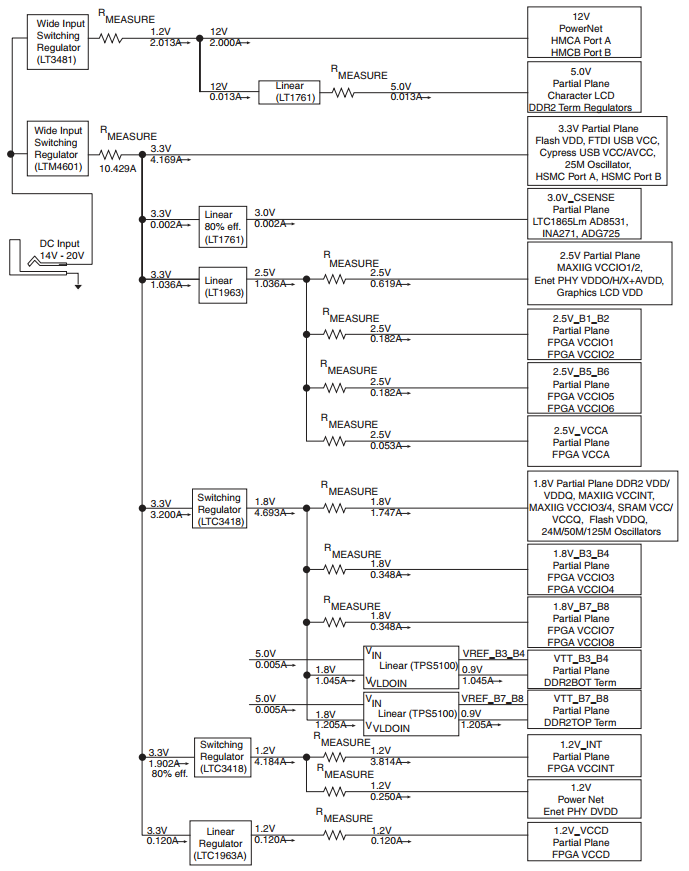

DK-DEV-3C120N Power Tree
Altera Cyclone III FPGA Development Kit Circuits from the Lab®

詳細なリファレンス・デザインを表示

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
DK-DSP-3C120N Dev Kit
DK-DSP-3C120N Dev Kit

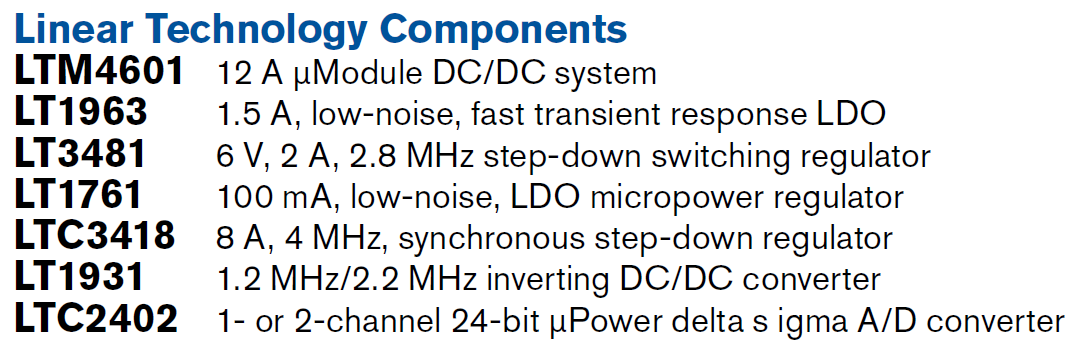

LTC Parts List

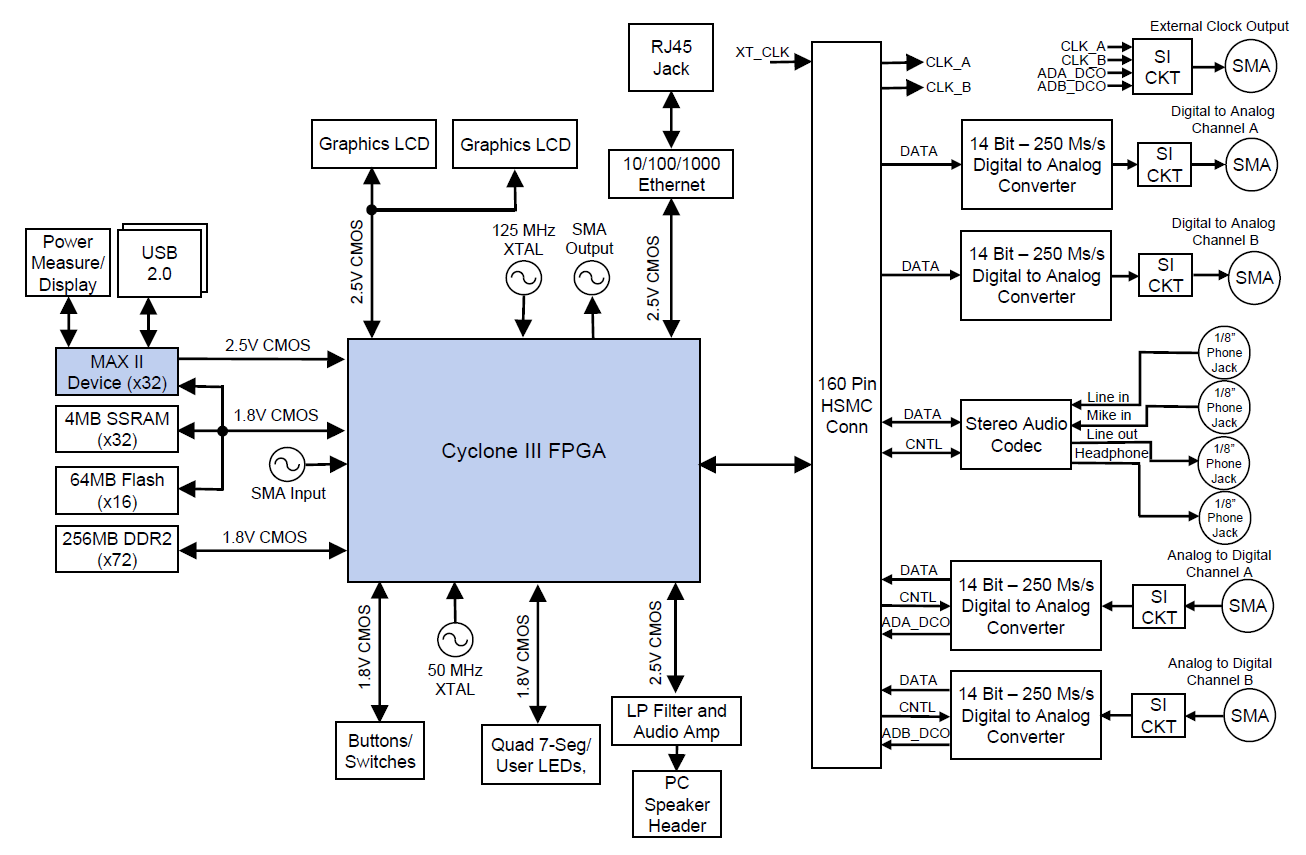

DK-DSP-3C120N Block Diagram

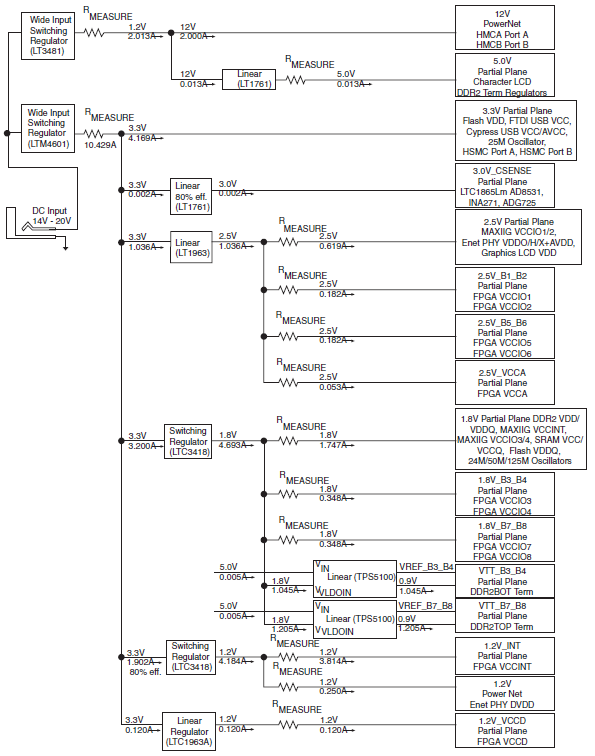

DK-DSP-3C120N Power Tree
Altera DSP Development Kit, Cyclone III Edition Circuits from the Lab®

詳細なリファレンス・デザインを表示

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications

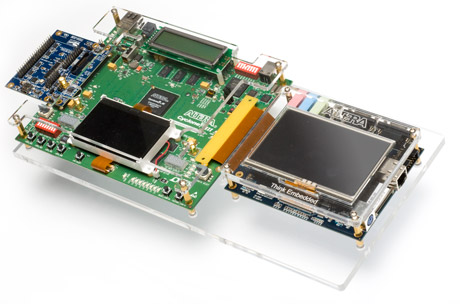

DK-EMB-3C120N Dev Kit
DK-EMB-3C120N Dev Kit

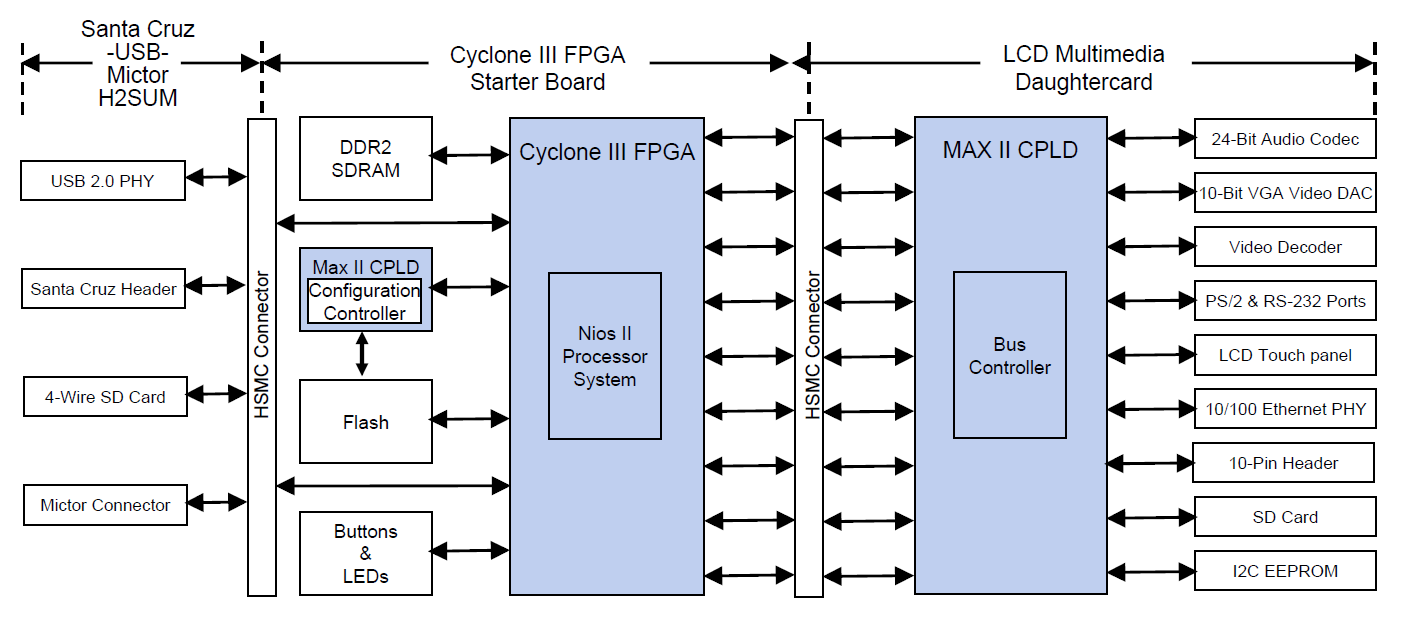

DK-EMB-3C120N Block Diagram

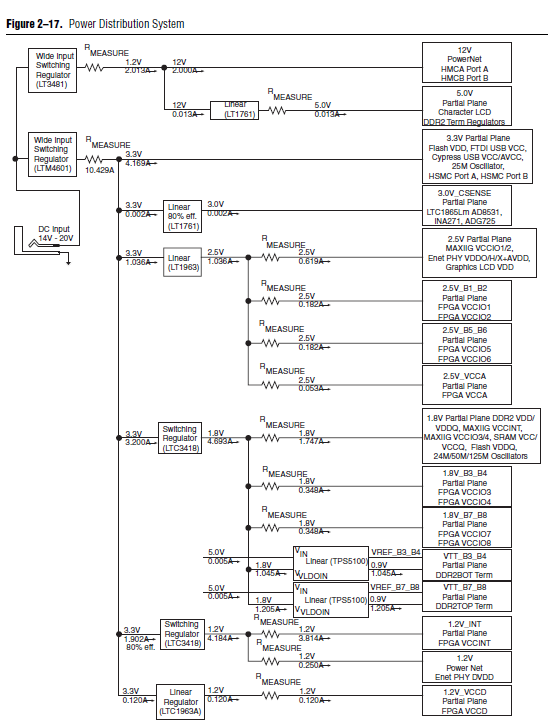

DK-EMB-3C120N Power Tree
Altera Embedded Systems Development Kit, Cyclone III Edition Circuits from the Lab®

詳細なリファレンス・デザインを表示

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
Altera Cyclone III FPGA Development Kit
DK-DEV-3C120N Dev Kit
LTC Parts List
DK-DEV-3C120N Block Diagram
DK-DEV-3C120N Power Tree
Altera DSP Development Kit, Cyclone III Edition
DK-DSP-3C120N Dev Kit
LTC Parts List
DK-DSP-3C120N Block Diagram
DK-DSP-3C120N Power Tree
Altera Embedded Systems Development Kit, Cyclone III Edition
DK-EMB-3C120N Dev Kit
DK-EMB-3C120N Block Diagram
DK-EMB-3C120N Power Tree

最新のディスカッション

lt3481に関するディスカッションはまだありません。意見を投稿しますか？

EngineerZone®でディスカッションを始める
